产品概述:
RCYF系列管道式永磁除铁器采用高性能材料钕铁硼作磁系,外壳采用的不锈钢制作。具有体积小、重量轻、磁场强、除铁干净、无能耗、操作方便、寿命长等特点。工作时,夹杂在散状物料中的铁磁性物质经过除铁器的强磁场区时,被牢牢的吸附在除铁器上。清除铁磁物时只需要拉开密封门即可。

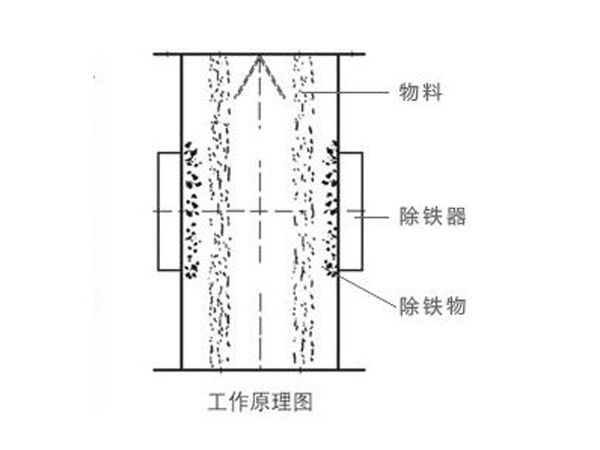

工作原理:
物料经过该设备时,经除铁器中心的分流板把物料分流到管道除铁器的磁场覆盖区,铁磁性物质会被吸附在管道壁上,清除铁磁性物时只打开侧门,把铁磁性物质取出来即可。
技术特点:
1. 采用的高性能强磁材料钕铁硼做磁源,耐高温,性能稳定,不易退磁。
2. 独特的磁路设计,双磁极结构,使物料经过的磁场区场强大大的加深,吸力是普通的管道除铁器的2-3倍。
3. 管道全密封机构,除铁器外置安装,避免长期使用会对除铁器造成损坏。
4. 体积小,重量轻,垂直安装,除铁方便。
5. 按用户现场进行设计定做。
应用范围:
应用于水泥、建材、化工、粮食、塑料、煤炭等行业的粉状、颗粒状、块状物料的除铁,可跟输送管道连接,垂直安装使用。
主要技术参数:
型号
|
适应产量≤t/h
|
管道外形尺寸 L*W*H mm
|
永磁铁外形尺寸 L*W*Hmm
|
法兰接口外形尺寸L*W mm
|
适应坡度与地面夹角
|
重量kg
|
物料类别
|
RCYF-15
|
15
|
350*350*500
|
340*300*110
|
400*400
|
75°-90°
|
260
|
任何干式物料
|
RCYF-30
|
30
|
400*400*550
|
380*400*110
|
500*500
|
320
|
RCYF-50
|
50
|
450*450*600
|
440*400*110
|
550*550
|
450
|
RCYF-80
|
80
|
550*550*650
|
540*450*160
|
650*650
|
650
|
RCYF-100
|
100
|
600*600*700
|
590*500*200
|
700*700
|
780
|
RCYF-150
|
150
|
650*650*750
|
640*500*200
|
750*750
|
950
|
RCYF-200
|
200
|
700*700*800
|
690*500*230
|
800*800
|
1150
|
RCYF-300
|
300
|
750*750*850
|
740*500*230
|
850*850
|
1280
|
