磁选机

767

规格/型号：HMCS型

品牌：暂无

应用领域：选矿设备

产地：山西 - 太原

厂家/供应商：太原陆森矿业机械有限公司.

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-10-17

级别：待认证

磁选机说明介绍

详情介绍：--重介选煤行业专用磁选机应用

HMCS型磁选机用来在重介质选别生产工艺中回收铁磁性重介质（四氧化三铁或硅铁），适用于磁性矿物浓度较高和磁性矿物损失要求很低的场合，尤其在洗煤行业得到了广泛的应用。它能够自动地、连续地从重介质作业中回收磁铁矿和硅铁以及选别铁磁性和弱磁性矿石。

特性

●退磁率低，陆森独有的充磁技术科保证50年退磁率≤1%，终身联保

●高梯度设计并配以*适度的场强，保证了选别区的较大的磁场力，是高回收率的有力保障，且回收的精矿在进入下道工序前无剩磁抱团现象，保证合格介质的真密度，不会对洗选精煤回收率造成负面影响

●小功率，低能耗，比同型号可省20%以上能耗

●转速低，每分钟8～9转/(HMCS-6)、6～7转/（HMCS-7）,国内低转速亦要其两倍以上，因此延长了设备易损件使用寿命两倍以上

●结构简单，驱动机构选择*可靠配套制造商，保证了较小的检修维护量

●整机主要由磁系、内外层耐磨筒皮、驱动系统、槽体及支架组成。

●磁系采用独有的磁性材料配比构成，专用的充磁设备充磁后，可保证五十年退磁率不超过1%。

●标配的耐磨筒皮采用304不锈钢，在**程度上提高了筒皮抗磨度和使用寿命。

●内层筒皮4mm厚，用来密封磁系。外层耐磨筒皮是为了保护内筒皮，即在内筒皮外周包裹一层2mm厚的304不锈钢筒皮，这样在外层筒皮磨损后，只需将其更换，限度地减少了维护运行成本。陆森提供的耐磨筒皮使用寿命一般是2年~5年。

●驱动系统电机采用IP55的防护标准。减速器、轴承、密封圈等均采用国际**品牌，其中轴承采用双列自定位球型轴承，可在不拆卸筒体的情况下进行检查/更换，在设备运行时直接将润滑脂注入到轴承内。

●磁系设计采用750高斯的磁性元件交替设置，其中HMCS-6磁系由6个主磁极及5个付磁极组成，从而在磁转筒上形成一个扇形132度磁场。可供选择有HMCS-7磁系，它由7个主磁极及6个付磁极组成。其表面磁场强如下：

距筒体距离	峰值(高斯)	平均值
磁系表面	1945	1800
25mm	1285	1200
50mm	860	780

布置形式

COUNTERFLOW TYPE

●单筒独立布置，独立给料箱 ●双筒背靠背布置，共用给料箱

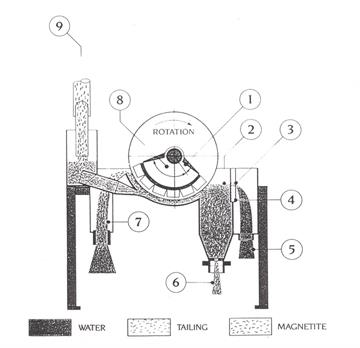

lusent典型逆流磁选机示意图

●单筒独立布置，独立给料箱●双筒背靠背布置，共用给料箱

1.宽角度磁极

2.液位水平（可调整）

3.溢流

4.溢流堰（不可调整）

5.溢流量（大约25%-50%）

6.底流量(大约50%-75%)

7.磁精矿出口

8.高效率的设计磁极

9.入料

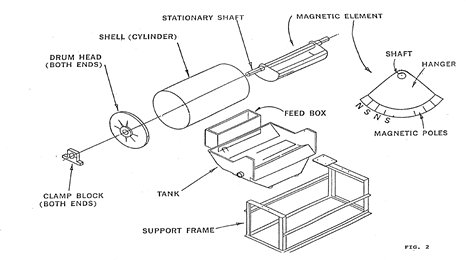

HMCS磁选机构成简介

WET DRUM SEPARATORS

COMPOSED OF INTRODUCTION

HMCS磁选机工艺性能一览表

重介质回收率：

按照陆森公司推荐的工艺要求，陆森HMCS磁选机能够保证尾矿中磁性物（重介质）含量小于0.26Kg/m3（通常情况小于0.13Kg/m3）。

在原矿中提取4公升，在尾矿中提取4公升，分别测量其铁含量。按照如下验收公式计算回收率：尾矿中铁含量÷原矿中铁含量≤（尾矿回收率）%

陆森公司保证如下重介质回收率：入料矿浆中重介质含量在87-130Kg/m3之间时，重介质回收率大于99.7%；在130-260Kg/m3之间时，重介质回收率大于99.8%；高于260Kg/m3时，重介质回收率大于99.9%。
