XFLB型微型闭路连续
浮选机用途
实验室用XFLB型微型闭路连续
浮选机是用少量代表性矿样进行连续浮选试验,试验结果能代表实验室单机小型闭路实验和半工业试验的结果,并能在较短时间提供实验室用或工业性用的选矿指标。
XFLB型微型闭路连续浮选机是自吸式机械搅拌连续浮选机,它是不需要或需要少量辅助设备,设备配置方便可调,完成
有色金属、黑色金属和非金属的选矿实验。

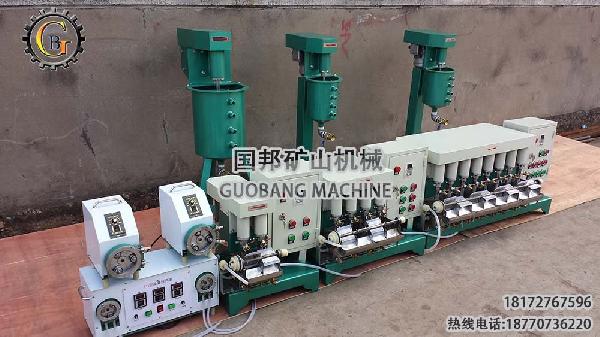

XFLB型微型闭路连续浮选机的设备组成
储浆捅1台 搅拌桶2台 微量给药机1台 胶管泵2台

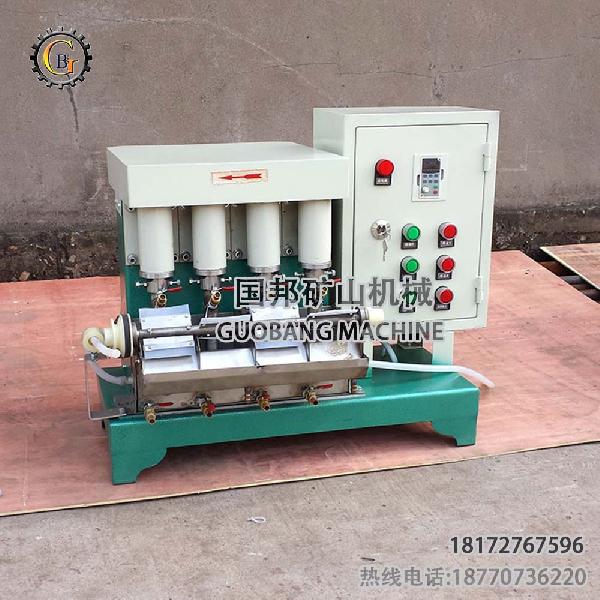

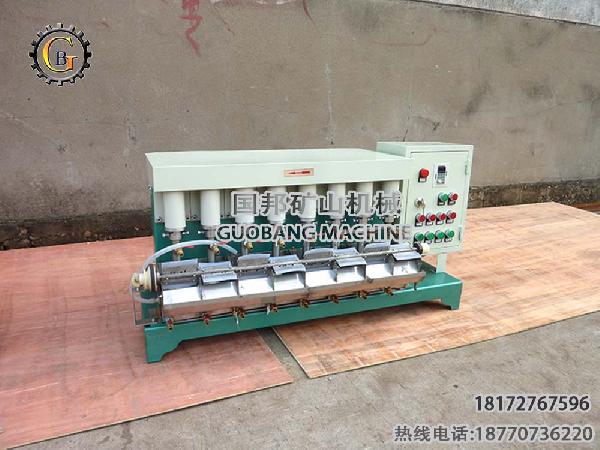

连续浮选机:1升8槽1台 0.75升4槽 1台 0.5升2槽1台
如用户需要特殊组合时另行提出
XFLB型微型闭路连续浮选机主要技术特性
型号规格
|
单位
|
连续浮选机
|
储浆捅
|
搅拌桶
|
1.0
|
0.75
|
0.5
|
8槽
|
4槽
|
2槽
|
槽容积
|
L
|
1.0
|
0.75
|
0.5
|
20
|
5.0
|
叶轮直径
|
mm
|
|
|
|
|
|
叶轮速度
|
1
|
m/s
|
7.9
|
7.5
|
7.5
|
7.5
|
7.4
|
2
|
7
|
6.9
|
6.9
|
6.1
|
6.5
|
3
|
6
|
6
|
6
|
|
5.8
|
刮板速度
|
1
|
r/min
|
20
|
|
|
2
|
30
|
给矿粒度
|
mm
|
0.1-0.3
|
主电机功率
|
w
|
180/2槽
|
180
|
90
|
刮板电机
|
w
|
|
|
|
吸气量
|
m/min
|
|
|
|
处理能力
|
kg/h
|
3-5
|
|
|
外形尺寸
|
Mm
|
|
|
|
重量
|
kg
|
160
|
|
|
XFLB型微型闭路连续浮选机结构简介

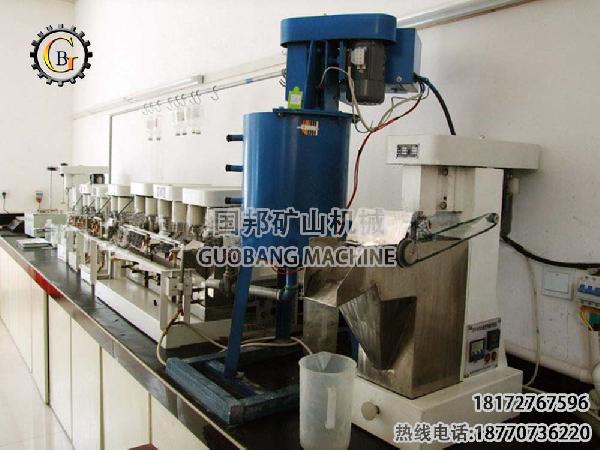

实验室用XFLB型微型闭路连续浮选机主要有由储浆捅、搅拌桶、微量给药机胶管泵和1升、0.75升、0.5升连续浮选机组成。
储浆捅是用来储存磨制调好的矿浆,采用叶轮搅拌使其不沉淀。
搅拌桶通过轮旋转搅拌,使矿浆均匀,矿浆自储浆桶流向搅拌桶和浮选机,其流量大小靠改变流道面积来实现。
这种连续浮选机具有自吸能力强,充气量大等特点,矿浆的流动,泡沫产品的流动和空气的吸入是靠叶轮旋转来形成负压造成的中矿的返回为可适当加胶管泵。液面调整靠伸缩管,改变伸缩管的长度,即可调整液面高度,调整方便不堵塞.
给药机供给浮选用辅吸剂起泡剂及调整剂.
