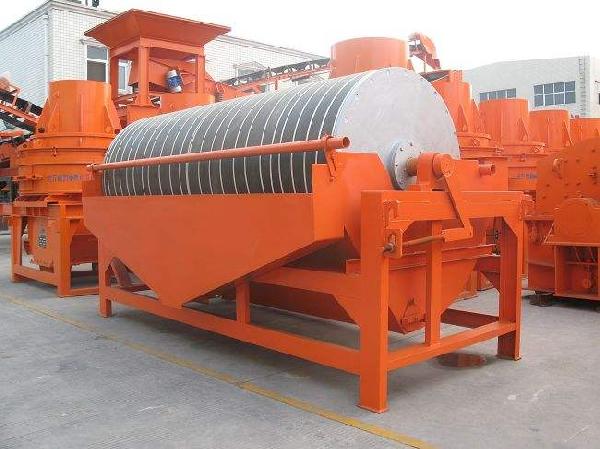

磁选机

1114

规格/型号：暂无

品牌：紫东重工

应用领域：选矿设备

产地：河南 - 郑州

厂家/供应商：郑州紫东重工机械设备有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-11-08

级别：待认证

磁选机说明介绍

磁选机是在产业界使用最广泛的、通用性高的机种之一，适用于具有磁性差异物质的分离。磁选机广泛应用于矿业、木材业、窑业、化学、食品等行业。而就对于矿业而言，磁选机适用于粒度50mm以下的锰矿、磁铁矿、磁黄铁矿、焙烧矿、钛铁矿、赤褐铁矿等物料的湿式或者干式磁选，也用于煤、非金属矿、建材等物料的除铁作业。磁选机分为两类，永磁磁选机的磁系，多采用铁氧体材料或与稀土磁钢复合而成，较早的时候，磁选机磁筒表面平均磁感应强度为80-400mT。随着技术的不断发展，磁选机可以做成辊状之后，磁场强度也提高到1650mT，已经是目前实测最高的磁场强度。

技术参数

CTBY预选用永磁筒式磁选机技术参数表CTBY Drum-type Permanent Magnetic Separator for Preselecting
规格型号Model	CTBy1018	CTBy1024	CTBy1030	CTBY1218	CTBY1224	CTBY1230
筒体直径Drum Diameter（mm）	1000	1000	1000	1200	1200	1200
筒体长度Drum Length（mm）	1800	2400	3000	1800	2400	3000
筒表场强Magnetic Field Intensity of Drum Surface（mT）	350～550	350～550	350～550	350～550	350～550	350～550
筒体转速Rotating Speed（r/min）	23	23	23	20	20	20
干矿处理量Dry Ore Throughput Capacity（t/h）	42～65	53～86	82～124	58～97	71～120	103～158
给矿粒度Feeding Size（mm）	0～10	0～10	0～10	0～10	0～10	0～10
矿浆浓度Ore Slurry Concentration（%）	20～50	20～50	20～50	20～50	20～50	20～50
电机功率Power（KW）	5.5	7.5	7.5	7.5	11	11
总重量Weight（t）	5.2	6.4	7.1	6.7	7.2	8.9
设备长度Length（mm）	3160	3790	4460	3380	4190	4770
设备宽度Width（mm）	2250	2250	2250	2460	2460	2460
设备高度Height（mm）	1750	1750	1750	2000	2000	200

CTBC粗选用永磁筒式磁选机技术参数表CTBC Drum-type Permanent Magnetic Separator for Roughing
规格型号Model	CTBC1018	CTBC1024	CTBC1030	CTBC1218	CTBC1224	CTBC1230
筒体直径Drum Diameter（mm）	1000	1000	1000	1200	1200	1200
筒体长度Drum Length（mm）	1800	2400	3000	1800	2400	3000
筒表场强Magnetic Field Intensity of Drum Surface（mT）	300～500	300～500	300～500	300～500	300～500	300～500
筒体转速Rotating Speed（r/min）	23	23	23	20	20	20
干矿处理量Dry Ore Throughput Capacity（t/h）	36～54	44～75	66～103	47～82	62～105	83～129
给矿粒度Feeding Size（mm）	0～4	0～4	0～4	0～4	0～4	0～4
矿浆浓度Ore Slurry Concentration（%）	20～50	20～50	20～50	20～50	20～50	20～50
电机功率Power（KW）	5.5	7.5	7.5	7.5	11	11
总重量Weight（t）	5.2	6.4	7.1	6.7	7.2	8.9
设备长度Length（mm）	3160	3790	4460	3380	4190	4770
设备宽度Width（mm）	2250	2250	2250	2460	2460	2460
设备高度Height（mm）	1750	1750	1750	2000	2000	2000

CTBJ精选用永磁筒式磁选机技术参数表CTBJ Drum-type Permanent Magnetic Separator for Beneficiation
规格型号Model	CTBj1018	CTBj1024	CTBj1030	CTBJ1218	CTBJ1224	CTBJ1230
筒体直径Drum Diameter（mm）	1000	1000	1000	1200	1200	1200
筒体长度Drum Length（mm）	1800	2400	3000	1800	2400	3000
筒表场强Magnetic Field Intensity of Drum Surface（mT）	200～300	200～300	200～300	200～300	200～300	200～300
筒体转速Rotating Speed（r/min）	23	23	23	20	20	20
干矿处理量Dry Ore Throughput Capacity（t/h）	24～36	33～56	46～72	35～45	43～77	54～86
给矿粒度Feeding Size（mm）	0～2	0～2	0～2	0～2	0～2	0～2
矿浆浓度Ore Slurry Concentration（%）	20～50	20～50	20～50	20～50	20～50	20～50
电机功率Power（KW）	5.5	7.5	7.5	7.5	11	11
总重量Weight（t）	5.2	6.4	7.1	6.7	7.2	8.9
设备长度Length（mm）	3160	3790	4460	3380	4190	4770
设备宽度Width（mm）	2250	2250	2250	2460	2460	2460
设备高度Height（mm）	1750	1750	1750	2000	2000	2000

CTBN浓缩用永磁筒式磁选机技术参数表CTBN Drum-type Permanent Magnetic Separator for Concentration
规格型号Model	CTBN1018	CTBN1024	CTBN1030	CTBN1218	CTBN1224	CTBN1230
筒体直径Drum Diameter（mm）	1000	1000	1000	1200	1200	1200
筒体长度Drum Length（mm）	1800	2400	3000	1800	2400	3000
筒表场强Magnetic Field Intensity of Drum Surface（mT）	260～450	260～450	260～450	260～450	260～450	260～450
筒体转速Rotating Speed（r/min）	23	23	23	20	20	20
干矿处理量Dry Ore Throughput Capacity（t/h）	35～68	46～86	67～126	52～90	77～126	90～160
给矿粒度Feeding Size（mm）	0～4	0～4	0～4	0～4	0～4	0～4
矿浆浓度Ore Slurry Concentration（%）	20～50	20～50	20～50	20～50	20～50	20～50
电机功率Power（KW）	5.5	7.5	7.5	7.5	11	11
总重量Weight（t）	5.2	6.4	7.1	6.7	7.2	8.9
设备长度Length（mm）	3160	3790	4460	3380	4190	4770
设备宽度Width（mm）	2250	2250	2250	2460	2460	2460
设备高度Height（mm）	1750	1750	1750	2000	2000	2000
