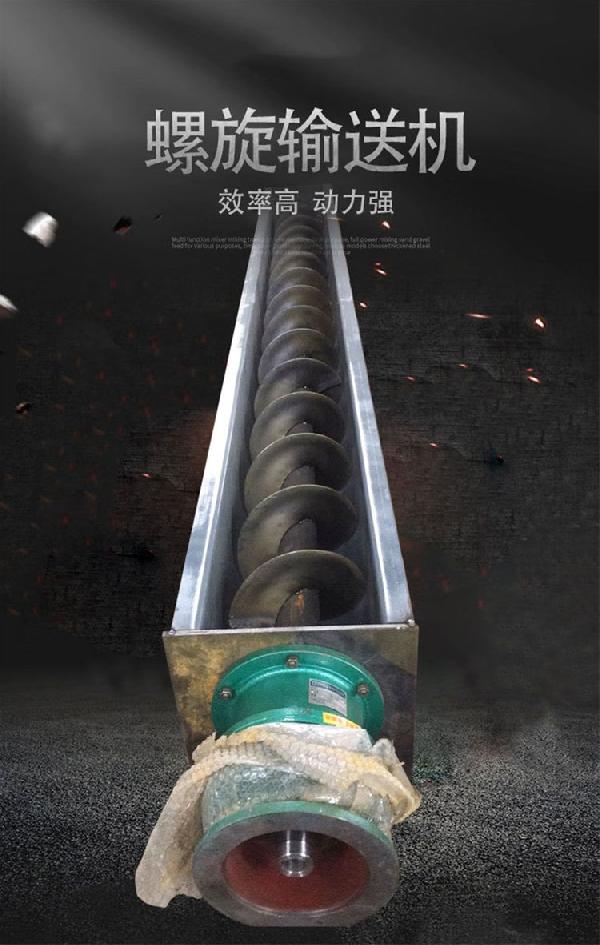

设备描述
LS型螺旋输送机按照JB/T 7679-95《螺旋输送机》标准设计制造,是GX螺旋输送机的换代产品。螺旋输送机俗称绞龙,是建材、化工、电力、治金行业中用途较广的一种输送设备,由钢材做成的,用于输送温度较高的粉末或者固体颗粒等化工、建材用产品。
适用范围
LS型螺旋输送机应用于建材、化工、电力、治金行业,可水平或倾斜输送粉状、粒状和小块状物料。
产品特点
LS型螺旋输送机结构简单、横截面尺寸小、密封性好、工作可靠、制造成本低,便于中间装料和卸料,输送方向可逆向,也可同时向相反两个方向输送。输送过程中还可对物料进行搅拌、混合、加热和冷却等作业。通过装卸闸门可调节物料流量。但不宜输送易变质的、粘性大的、易结块的及大块的物料。输送过程中物料易破碎,螺旋及料槽易磨损。单位功率较大。使用中要保持料槽的密封性及螺旋与料槽间有适当的间隙。
工作原理
当螺旋轴转动时,由于物料的重力及其与槽体壁所产生的摩擦力,使物料只能在叶片的推送下沿着输送机的槽底向前移动,其情况好像不能旋转的螺母沿着旋转的螺杆作平移运动一样。物料在中间轴承的运移,则是依靠后面前进着的物料的推力。所以,物料在输送机中的运送,完全是一种滑移运动。为了使螺旋轴处于较为有利的受拉状态,一般都将驱动装置和卸料口安放在输送机的同一端,而把进料口尽量放在另一端的尾部附近。 旋转的螺旋叶片将物料推移而进行输送,使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力,在机长较长时,应加中间吊挂轴承。
