振动给料机

振动给料机

590
规格/型号:暂无
品牌:昌利机械
应用领域:选矿设备
产地:河南 - 郑州
厂家/供应商:郑州市昌利机械制造有限公司
咨询电话::暂无(请说明信息源自“中冶有色技术网”)
更新时间:2023-11-13
级别:待认证

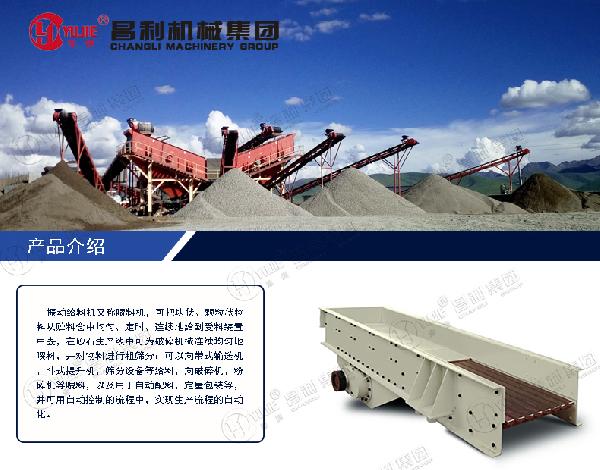

振动给料机说明介绍










性能特点

给料机是一种经济技术指标先进的给料设备,和其它给料设备相比具有以下特点:①体积小、重量轻、结构简单;②安装、维修方便,运行费用低;③效率高,给料能力大;④噪音低,有利于改善工作环境;⑤耗电少,功率因数高;⑥本设备在远超共振状态下工作,因而振幅稳定,运行可靠,对各种物料适应性较强;⑦加配料 需调整偏心块即可方便地无级调节给料量。结构简单,喂料均匀,连续性能好,激振力可调;随时改变和控制流量,操作方便;偏心块为激振源,噪音低,耗电少,调节性能好,无冲料现象;若采用封闭式机身可防止粉尘污染振动平稳、工作可靠、寿命长。[2]

设备结构

在砂石生产线中可为破碎机连续均匀地喂料避免破碎机受料口的堵塞。机是利用振动器中的偏心块旋转产生离心力,使筛厢、振动器等可动部分作强制的连续的圆或近似圆的运动。物料则随筛厢在倾斜的筛面上作连续的抛掷运动,并连续均匀地将物料送至受料口内。

图2

一般是由振动机架、振动体、振动电机、激振器、弹簧(弹簧分为激振弹簧和支撑弹簧)等组成图2表示的是应用于发电厂的ZG型活化振动给煤系统的一般结构。ZG型活化振动给煤机是双质体线性亚共振类振动机,其系统主要由共振体、活化锥、激振器、振动电机及弹性元件五部分组成。

1) 共振体——共振体通过激振弹簧与激振器相连,由激振器产生的激振力驱动作固有频率的近似简谐振动。其质量是振动系统中的重要参数,共振体必须具有足够的刚度和强度。

2) 活化锥——活化锥是一个楔形出料版,小头向上,固定在共振体上,由于激振器产生的激振力的作用,活化锥在振动方向上和共振体一起作近似于简谐振动。通过活化锥产生向上的力,将水平振动高效地传递到顶部物料,振动力所产生的扰动能量松动物料使其下落。

3) 弹性元件——弹性元件主要包括激振弹簧和支撑弹簧(又叫隔振弹簧)。激振弹簧是传递激振力的主要配件,支撑弹簧主要是支撑振动机体,使机体实现所要求的振动,并减小传递给基础或机架的动载荷。

4) 激振器——振动给煤机的振源,用于产生周期变化的激振力,使共振体产生持续的振动。激振器是此振动设备的关键部件,它产生激振力的大小直接影响着共振体的振幅,其交变频率即为振动给煤机的工作频率。常用的激振器有惯性式激振器、弹性连杆式激振器、电磁式激振器、液压式或气动式激振器,以及凸轮式激振器。本设备的激振器是凸轮式激振器,该凸轮式激振器是有一对可变力轮组成,激振器产生的激振力决定了共振体的振幅,而给煤机的出料量主要是由共振体的振幅决定的,使用可变力轮后,活化振动给煤机可以实现从0到100%无级调速。

5)振动电机——本设备由两台振动电机分别驱动激振体产生的激振力进行工作的,这两台振动电机和一对可变力轮组成第二质体,通过支撑弹簧和基座相连,不随着共振体的振动而振动。

设备优势

1、振动平稳,工作可靠。

2、栅条间隙可调。

3、耐磨件比较多。

4、特殊栅条设计,可防止物料堵塞。

5、防止耐磨件被小料磨损,把小料分出来,增加产量。

6、可选装变频调速电机,调节频率,从而改变产量,便于控制给料量,无需频繁启动电机。

7、启动频率高

(1)考虑整条生产线,缓和颚破、反击破压力。

(2)避免频繁启动大功率设备。
