欧版磨粉机

欧版磨粉机

775
规格/型号:QBM180型
品牌:成瑞矿机
应用领域:选矿设备
产地:四川 - 成都
厂家/供应商:成都成瑞矿山机械有限公司
咨询电话::暂无(请说明信息源自“中冶有色技术网”)
更新时间:2023-11-14
级别:待认证

欧版磨粉机说明介绍



一、适用物料 石灰石,方解石 ,大理石,滑石,重晶石,石膏、石灰、重钙、凹凸棒土、白云石,煤,长石,石英,石墨,煤矸石,萤石,矿渣,水泥熟料,铝矾土,高岭土,水泥(生熟料)、活性炭,石油焦,粉煤灰,氧化铁红等。

二、产品优势:

OBM系列磨粉机是吸收欧洲磨粉机先进系统结合我国的实际情况改进整合的一种新型高效节能的磨粉设备,我们从传动系统、润滑系统、分级系统和收粉系统等全面进行了研究改进。

使现有的设备结构及性能更加科学合理,改进后的传动系统更加严谨,动力分配更加节能,润滑系统更加省力,分级系统更加高效稳定,收粉系统更加优化节省空间并减少厂房投资。生产效率较原有设备有了大大的提升。

1、 传动系统:改进后欧版新型磨粉机主机采用减速机传动方式。改变了传统设备的皮带轮涡轮传动方式。解决了皮带轮涡轮传动在生产过程中产生的暴死现象,并且、电机、减速机、主机每部分都有联轴器连接。维修方便,克服了传统磨机的传动系统出了故障整机拆卸的弊端。整套磨机所有的动力都采用软启动方式,选粉机电机加装了变频器调速装置,所生产的成品粉细度的选择范围有了大大提高,并且更精准。

2、润滑系统:新型欧版磨粉机全部采用了机身外油站控制稀油润滑系统,磨辊总成、中心总成以及风机总成均采用了稀油润滑的方式,改变了传统设备每天需要加注黄油的润滑方式即省力又便捷。

3、分级系统:分级系统采用了异性曲面鼠笼分级方式,改变了原有由大型叶盘分级的方式,新方式分级接触面分级率高,动平衡易控制,克服了原分级机在研磨超细粉350目以上时振动的弊端。

4、收粉系统:收粉系统采用了卧式沙克隆加脉冲的收粉方式,收集效率高,占用空间小,改变了传统立式旋风收粉器占用空间大的弊端。

三、工作原理:

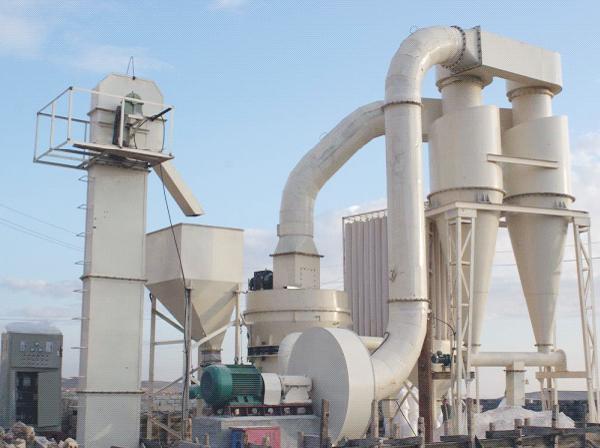

磨粉机整机工作过程(粉磨物料过程):大块状物料经颚式破碎机破碎到所需粒度后,由提升机将物料送至储料斗,再经振动给料机将物料均匀定量连续地送入主机磨室内进行研磨,粉磨后的粉子被风机气流带走,经选粉机进行分级,符合细度的粉子随气流经管道进入旋风集粉器内,进行分离收集,再经出粉管排出即为成品粉子。气流再由旋风集粉器上端回风管吸入引风机。本机整个气流系统是密闭循环的,并且是在负压状态下循环流动的。

在磨室内因被磨物料中有一定的含水量,研磨时产生热量导致磨室内气体蒸发膨胀改变了气流量,以及整机各管道接合处密封不严,让外界气体被吸入,使循环气流风量增加,为此通过调整风机和主机间的排气管来达到气流的平衡,并将多余气体导入布袋除尘器内,把余气带入的微粉收集下来,余气被净化后排出。

主机工作过程是电动机通过一副三角带轮带动横向传动轴转动,横向传动轴再通过另一端的锥齿轮带动主机主轴,主轴的上端连接着磨辊吊架,磨辊装置通过横担轴吊装在磨辊吊架上并形成摆动支点,其不仅围绕中心轴回转,同时在离心力的作用下磨辊沿着磨环内圆滚动,磨辊本身因摩擦作用而自转。磨辊吊架下端装有铲刀架,铲刀架的下法兰上装有倾斜的铲刀,铲刀的前端接近磨室衬板,后端位于磨辊与磨环形成的楔形间隙内,铲刀与磨辊同转过程中把物料铲抛喂入磨辊磨环之间而被挤压、碾碎。从磨环底部进入磨腔的气流将小颗粒粉料带入选粉机,由此而达到制粉目的。

四、技术参数:



名称及型号



QBM110



QBM138



QBM175



QBM215



环辊数量(个)



4



4



5



5



磨辊大径X高度(mm)



Ф360×190



Ф460×240



Ф520×280



Ф640x 320



磨环内径X高度(mm)



Ф1100×190



Ф1380×240



Φ1750×280



Φ2150x 320



主机转速(rmin)



120



96



75



65



最大进料粒度(mm)



<30



<35



<40



<50



成品粒度(mm)



1.6-0.045, fineness can reach to 0.038



1.6-0.045, fineness can reach to 0.038



1.6-0.045, fineness can reach to 0.038



1.6-0.075, fineness can reach to 0.038



产量(th)



3.5-10



6.5-15



13-20



30-45



全套外形尺寸(mm)



8625×7933×8642



10920×9470×10227



12275×9555×9916



14730x 10860x 10341



主机电动机



型号



Y280M-6



Y315M-6



Y355M2-8



Y3-355-4-8



功率(kw)



55



90



160



280



转速(rmin)



980



990



740



740



选粉机调速电机 (变频电机)



型号



Y132M-4



Y180M-4



Y200L-4



YVP280M-4



功率(kw)



7.5



18.5



30



90



转速(rmin)



1440



1470



1470



1470



离心引风机电动机



型号



Y250M-4



Y315-4



Y315L2-4



Y315L2-4



功率(kw)



55



110



200



315



转速(rmin)



1480



1480



1480



1480



提升机



斗提型号



TH210



TH315



TH315



TB315



电机型号



Y100L2-4



Y112M-4



Y112M-4



Y160M-4



电机功率(kw)



3



3



4



11



转速(rmin)



1430



1430



1440



1440



颚式破碎机



型号



PE250×400



PE250×750



PE250×750



PC1010



电机型号



Y180L-6



Y200L2-6



Y200L2-6



Y315M2-6



功率(kw)



15



22



22



110



转速(rmin)



970



970



970



990



电磁振动给料机



型号



GZ2F



GZ3F



GZ4F



GZ5F



功率(kw)



0.15



0.2



0.45



0.65
