制沙机

1104

规格/型号：暂无

品牌：山卓重工

应用领域：选矿设备

产地：上海 - 上海

厂家/供应商：上海山卓重工机械有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-11-15

级别：待认证

制沙机说明介绍

制砂机（VSI制砂机）又称冲击式破碎机，是我公司引进德国先进技术的基础上，结合国内制砂生产方面的实际情况，经历数次技术改进之后研制出的具有先进水平的制砂设备。VSI制砂机与传统的制砂设备均不同，机架采用了高耐磨材质高锰钢制定而成，经久耐用，并且机内的所配件安装均可通过机架上部完成，非常方便。

制砂机应用范围

该机专为高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站提供良好砂石骨料，是人工制砂和石料整形领域的必选设备。通常与颚式破碎机、反击式破碎机、洗砂机、振动筛、输送机等设备组成一条完整的制砂生产线，对提高成品石料的品位发挥着重要作用，成品粒形好，利润空间大，投资成本低，回本周期短。

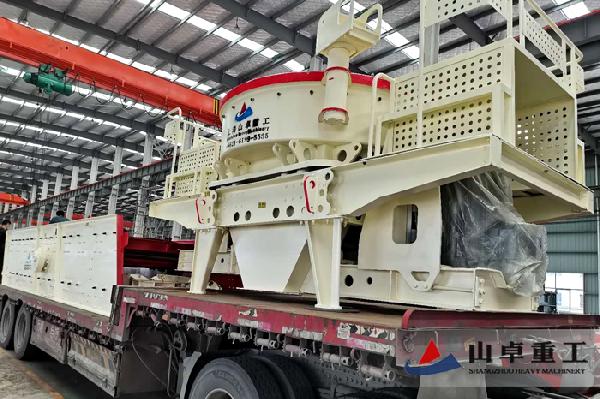

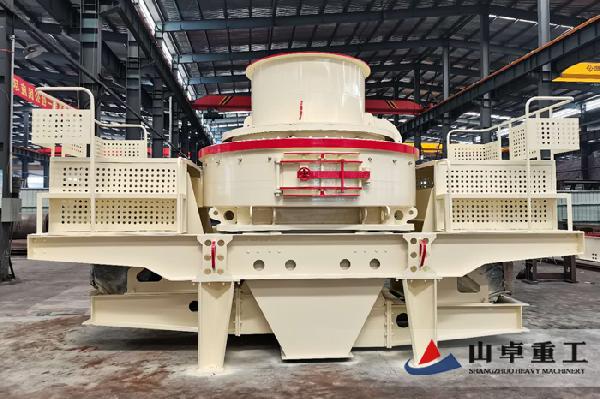

制砂机图片实拍

VSI制砂机一机多用，粒型优异

高效制砂机

VSI制砂机成砂率高，出砂量大

立轴冲击式破碎机

VSI制砂机品质良好，性价比高

性能特点

1、处理量大，产量高——50-500t/h，与同等功率下的传统设备相比，产量提高了30%而且稳定。

2、易损件消耗低——的破碎腔物料撞击角度设计，与耐磨件的摩擦少，比传统设备运行费用低40%，直接降低了设备的使用成本。

3、产品粒型优异——产品呈立方体，粒型好、级配合理、细度模数可调整的特别适合人工制砂和石料整形，实践证明比其它传统设备制砂、整形效果提高30%。

4、液压装置，易于维护——液压开盖装置，使破碎内部件检修拆换方便快捷，缩短了停机时间，省时省力。

5、稀油润滑，自动保养——采用原装的稀油润滑站，双油泵互补保证供油；无油流、无油压时自动停机;水冷降温，冬季电机加热启动。

6、安装简便，易于操作——设备重量轻、安装方式多样，可移动式安装；安装、维修和保养简单，操作使用方便；一旦明确具体的用途，VSI制砂机只需进行细微调整，便可最大限度地发挥其性能。

7、一机多用，运用灵活——独有的进料破碎结构，拥有多种破碎腔型，可很方便的实现“石打石”和“石打铁”的转换，从而解决了一机多用的难题。如果需要改变VSI制砂机的应用，无需做大的调整，既可适应用户的不同需求：制砂、整型、磨蚀物料等。

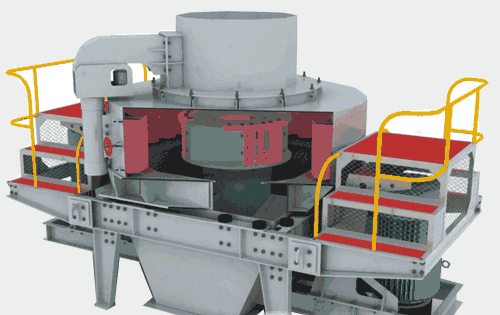

工作原理

把物料从进料斗加入制砂机，经分料器分成两部分，一部分由分料器中间进入高速旋转的叶轮中，在叶轮内被迅速加速，然后快速从叶轮三个均布的流道内抛射出去，先同由分料器四周自收落下的一部分物料冲击破碎，然后一起冲击到涡支腔内物料衬层上，被物料衬层反弹，斜向上冲击到涡动腔的顶部，又改变其运动方向，偏转向下运动，从叶轮流道发射出来的物料形成连续的物料幕。物料在涡动破碎腔内受到两次或多次机率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

技术参数

型号		VSI-7611	VSI-8518	VSI-9526	VSI-1140	VSI-1145	VSI-1263
生产能力（t/h）	漫落与中心进料	120-180	200-260	300-380	450-520	500-640	700-850
生产能力（t/h）	全中心进料	60-90	100-130	150-190	225-260	250-360	280-480
最大入料尺寸（mm）	软料	＜35	＜40	＜45	＜50	＜50	＜60
最大入料尺寸（mm）	硬料	＜30	＜35	＜40	＜45	＜45	＜50
转速（r/min）		1700-1890	1520-1690	1360-1510	1180-1310	1100-1310	900-1200
双电动机功率（kw）		4-55×2	4-90×2	4-132×2	4-200×2	4-220×2	630
最大外形尺寸（mm）		3700×2150×2100	4140×2280×2425	4560×2447×2778	5100×2700×3300	5000×2790×3320	5700×2980×4190
电源		380V：50Hz
振动传感器监测范围		0.1-20mm/s连续可调
液压润滑站	双油泵电动机功率（kw）	2×0.31
	安全保护	双油泵互补保证供油；无油流、无油液压自动停机；水冷降温；冬季电机加热启动
	外形尺寸（mm）	820×520×1270
	邮箱加热器功率（kw）	2
