立轴冲击式破碎机

859

规格/型号：VSI系列

品牌：上海山美股份

应用领域：选矿设备

产地：上海 - 上海

厂家/供应商：上海山美环保装备股份有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-11-16

级别：待认证

立轴冲击式破碎机说明介绍

VSI系列立轴冲击式破碎机

VSI系列立轴冲击式破碎机（VSI制砂机）是我公司研制并生产的高性能制砂设备，其性能在各种矿石细破设备中起着重要的作用。该系列产品集两种破碎模式于一体，并可连续运转72小时不停机，目前已成为制砂行业的重要设备。

进料粒度：≤ 80mm

生产能力：30-600t/h

应用领域：工程领域的水利水电、高等级公路、高速公路、高速铁路、客运专线、桥梁、机场跑道、市政工程、高层建筑的机制砂生产和石料整形。矿业领域的磨矿前段细碎工艺，建材、冶金、化工、矿山、耐火材料、水泥、磨料等行业的物料破碎。

适用物料：河卵石、山石（石灰石、花岗岩、玄武岩、辉绿岩、安山岩等）、矿石尾矿、石屑

VSI系列立轴冲击式破碎机产品特点

结构简单合理、运行成本低。

破碎率高、节能。

具有细碎、粗磨功能。

受物料水分含量影响小、含水份可达8%左右。

更适合破碎中硬、特硬物料。

产品粒形优异，呈立方体，针片状含量较低。

叶轮自衬磨损小、维修方便。

工作噪声低于75分贝（db级）。

VSI系列立轴冲击式破碎机产品用途

1.河卵石、山石（石灰石、花岗岩、玄武岩、辉绿岩、安山岩等）、矿石尾矿、石屑的人工制砂。

2.工程领域的水利水电、高等级公路、高速公路和铁路、客运专线、桥梁、机场跑道、市政工程、高层建筑的机制砂生产和石料整形。

3.建筑骨料、公路路面料、垫层料、沥青混凝土和水泥混凝土骨料的生产。

4.矿业领域的磨矿前段细碎工艺，建材、冶金、化工、矿山、耐火材料、水泥、磨料等行业的物料破碎。

5.高磨蚀性和二次解体破碎，火电、冶金行业的除硫，钢渣、建筑垃圾处理等环保项目。

6.玻璃、石英砂和其他高纯度材料的生产。

VSI系列立轴冲击式破碎机工作原理

物料由机器上部垂直落入高速旋转的叶轮内，在高速离心力的作用下，与另一部分以伞状形式分流在叶轮四周的物料产生高速撞击与粉碎，物料在互相撞击后，又会在叶轮和机壳之间以物料形成涡流多次的互相撞击、摩擦而粉碎，从下部直通排出，形成闭路多次循环，由筛分设备控制达到所要求的成品粒度。

VSI系列立轴冲击式破碎机（制砂机）有"石打石"和"石打铁"二种型式，"石打石"型用于磨蚀性强的物料加工；"石打铁"型用于磨蚀性不强的物料加工，"石打铁"型比"石打石"型成砂率高 10-20% 。

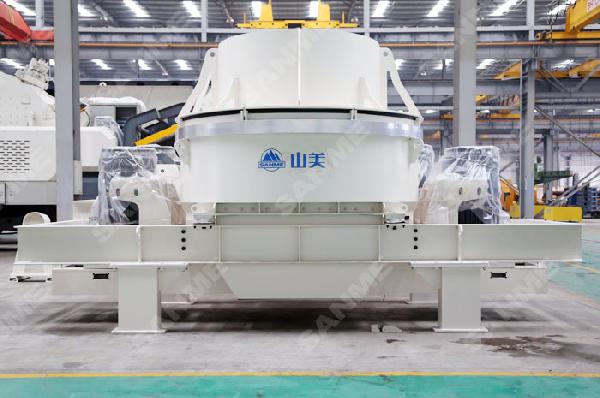

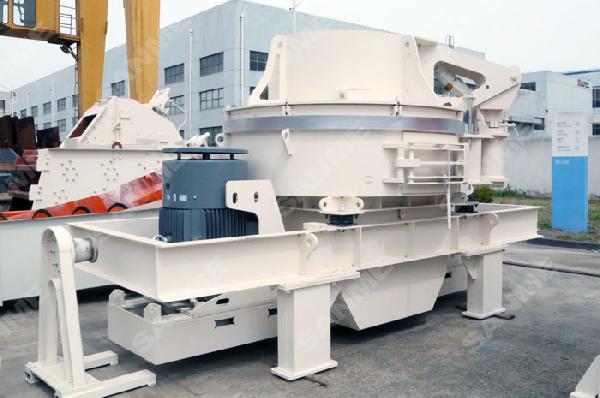

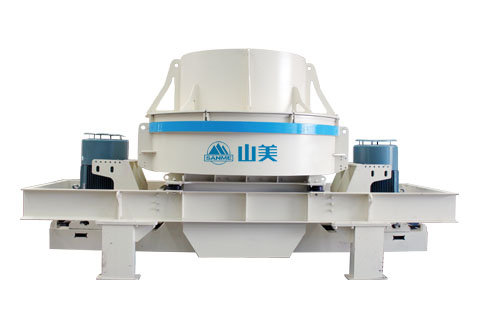

产品展示

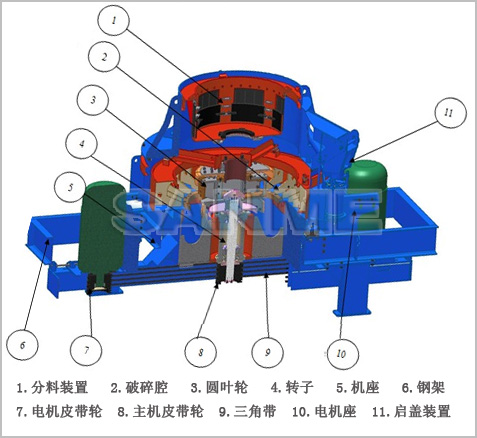

VSI系列立轴冲击式破碎机结构图

VSI系列立轴冲击式破碎机技术参数

规格	最大入料（mm）	转速（r/min）	通过量（t/h）	电机功率（kw）	外形尺寸（L×W×H）（mm）	重量（kg）
VSI-3000	45（70）	1760-2210	30-60	55-90	3080×1757×2126	≤5555
VSI-4000	55（70）	1550-1940	50-90	110-150	4100×1930×2166	≤7020
VSI-5000	65（80）	1330-1670	80-150	150-220	4300×2215×2427	≤11650
VSI-6000	70（80）	1190-1490	120-250	220-320	5300×2728×2773	≤15100
VSI-7000	70（80）	1050-1310	180-350	264-400	5300×2728×2863	≤17090
VSI-8000	80（150）	1000-1100	250-380	400-440	6000×3000×3420	≤23450
VSI-9000	80（150）	1000-1100	380-600	440-630	6000×3022×3425	≤23980

注：

1.处理能力是在破碎物料密度为1.6x103kg/m3时的数据。生产能力与破碎物料的物理性能、给料方式、进料粒度及其组成等工况有关。

2.我们的产品在不断更新和改进中，山美保留在未事先告知用户的情况下，更改参数及设计的权利。样本数据和网站数据不一致的，以官方网站为准。

3.以上产品配置不一定是出厂标准配置，购买时请详细咨询我们。
