制砂机

1029

规格/型号：6s型

品牌：山启机械

应用领域：选矿设备

产地：河南 - 郑州

厂家/供应商：上海山启机械销售有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-11-16

级别：待认证

制砂机说明介绍

产品介绍

6S系列新型制砂机（又称6S系列立轴冲击式破碎机）是我公司在原有高性能VSI系列的基础上，结合设备在不同工况下实际运行情况以及使用者的反馈建议，开发出控制智能化的破碎设备。

该机通过改进进料方式、优化破碎腔型、采用新的转子设计、加装起吊装置等，显著减少了物料流动阻力、提高物料通过能力、减少易损件磨损率、提高能量利用率、延长维护周期、缩短维修时耗。

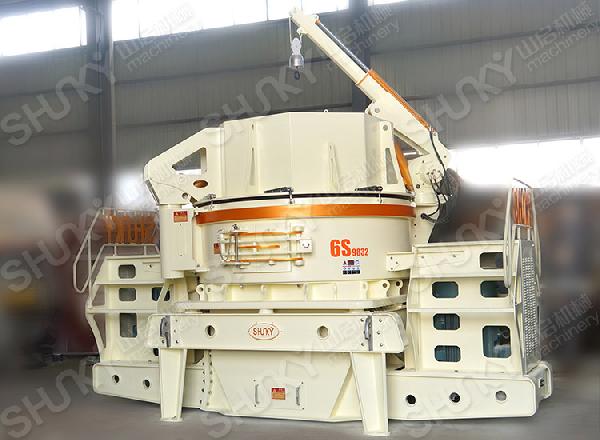

6S系列新型制砂机

性能优势

1、优化设计的散料盘和液压装置实现了瀑落式进料与中间进料的结合，中间进料量大小的调节更方便，使破碎腔内的物料都能够破碎。2、优的发射口及内部更流畅的曲线形设计，减少了物料的流动阻力，大幅度的提高物料通过能力，破碎效率更高。3、周护板采用两块上下并装，磨损后可对调使用，延长耐磨件使用时间，减少运营成本。4、优化电机架结构，电机架和观察维护平台一体化设计，结构紧凑、运行稳定可靠。5、电机座采用液压调整，的控制元件，保证主轴两侧受力一致。6、上盖举臂和起吊装置均采用液压控制，易损件更换更加简便快捷。采用无油封防漏结构设计、多管路稀油润滑，实现上下轴承同时润滑，显著提高轴承使用周期。8、稀油润滑站，双油泵互补保证供油，自动检查油量，无油流，无油压，自动停机；油液冷却及加热装置确保轴承润滑始终处于状态。9、自带振动检查报警装置，如果设备发生不良运转，可发出警告，设备快速停止工作，达到保护机器目的。

技术参数

型号		S320	S500	S630	S710
处理能力（t/h）	瀑落与中心进料	290-325	460-600	520-710	580-780
处理能力（t/h）	全中心进料	230-280	310-390	380-500	450-580
大进料粒度（mm）	软料	＜50	＜50	＜50	＜50
大进料粒度（mm）	硬料	＜45	＜45	＜45	＜45
转速（r/min）		1360-1510	1100-1310	1100-1310	980-1180
双电机功率（Kw）		160X2	250X2	315X2	355X2
电源		380V 50Hz
振动传感器监测范围		0.1-20mm/s连续可调
液压润滑站	电动机功率（kw）	2X0.31
	安全保护	双油泵互补保证供油；无油流、无油液压自动停机；水冷降温；冬季电机加热启动
	外形尺寸（mm）	820X520X1270
	油箱加热器功率（kw）	2

工作原理

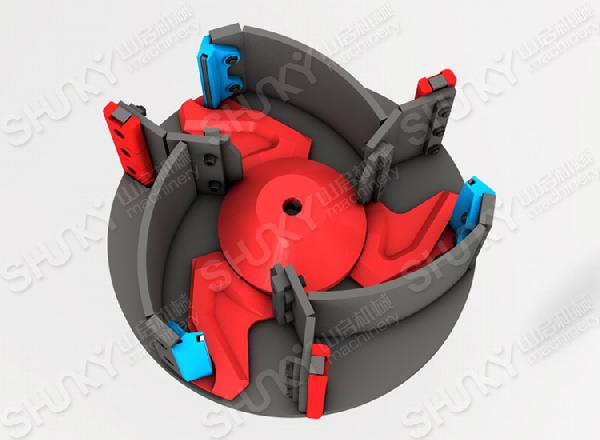

物料连续不断的输送到制砂机上方分料器以后，在分料器内形成自然堆积（满腔喂料），然后分别由分料器中间及周围自然下落到制砂机破碎腔内，从分料器中间进入的物料在进入叶轮以后，经过高速旋转的叶轮迅速加速，然后以数十倍重力加速度的从叶轮内抛射出来。被高速抛出的物料首先同由分料器四周自由落下的物料完成一次冲击破碎（石打石），然后又一起冲击到涡流腔内周护板上完成第二次破碎（石打铁）。不断冲击到周护板上的物料又不断的被反弹回来，再次与从叶轮中间高速抛射出来的物料撞击，形成连续不间断破碎。这样，一块物料在涡流腔内经过多次撞击破碎以后，成品由制砂机下方排料口排除。

内部结构

6S系列新型制砂机主要由联组窄V带、下机体部、电机、抛料头、分料盘、上盖部、吊车、反击块、冲击块、叶轮、分料锥、主轴总成、电机架等几个部分组成。
