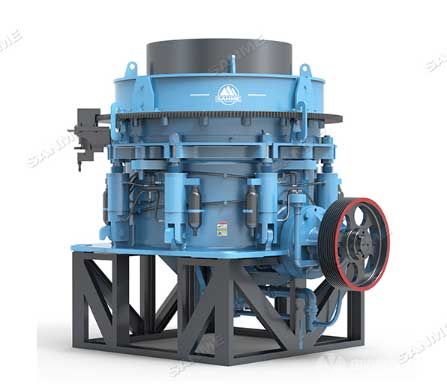

SMH 系列多缸液压圆锥破碎机是山美工程师采用更专业的圆锥破碎机技术开发出的新型圆锥破碎机,具有高可靠性、运行成本低、破碎力大、生产效率高、产量高的优点。
进料粒度:标准型 50-460mm / 短头型 35-203mm
生产能力:标准型 40-1500t/h / 短头型 30-720t/h
应用领域:适用于冶金、建筑、水电、交通、化工、建材工业等领域中物料的中碎和细碎。
适用物料:适合破碎坚硬、中等硬度以上的各种矿石和岩石,如河卵石、石灰石、白云石、花岗岩、流纹岩、辉绿岩等。
SMH系列多缸液压圆锥破碎机设备特点
结构合理
破碎原理及技术参数优秀,运转可靠,运行成本低。
具有大破碎力
生产效率高、产量高,产品粒形好。
液压系统方便可靠
能提供安全有效的过载保护。
多种破碎腔
适应大范围产品粒度要求。
采用液压调整、液压清腔设置
自动化程度大为提高。
SMH系列多缸液压圆锥破碎机技术优势
优化的腔型,更高的产量
在同样破碎壁直径下,破碎行程更长、破碎比更大。在满腔情况下更能利用层压破碎作用,使最终产品粒度组成更稳定、粒形(立方体)更优。
更短的停车时间
SMH系列多缸液压圆锥破碎机采用液压紧锁、过载保护方式。当有不可破碎的异物进入破碎腔时,液压系统可以平缓的释放冲击力以保护主机,并在异物通过后回复到原来的排料口,避免出现闷车的现象。
SMH系列多缸液压圆锥破碎机工作原理
本破碎机主要有机架、传动轴、偏心套、碗型轴承架、破碎圆锥、调整装置、调整套、润滑系统以及液压系统等部分组成。
破碎机工作时,电动机通过传动轴和一对锥齿轮带动偏心套旋转,破碎圆锥轴心线在偏心套的迫动下做旋摆运动,使得破碎壁表面时而靠近又时而离开轧臼壁的表面,从而使矿石在破碎腔内不断地受到挤压而被破碎。
物料通过破碎机上部给料口进入破碎机,破碎后经破碎机下部排料口排出。
通过采用粒间层压原理设计的特殊破碎腔及与之相匹配的转速,显著提高了破碎比和产量,大大增加了成品料立方体的含量。
采用液压保护、液压清腔,自动化程度高。该机在发生过铁及瞬间闷车的情况下,能液压起顶,自动排料,消除了原弹簧圆锥破碎机需停机进行人工排料的烦恼,使维修更简便,费用更节约。
采用液压调整,稀油润滑,性能稳定可靠。并采用有效的迷宫密封方式,避免了原弹簧圆锥破碎机水油易混合的缺陷。

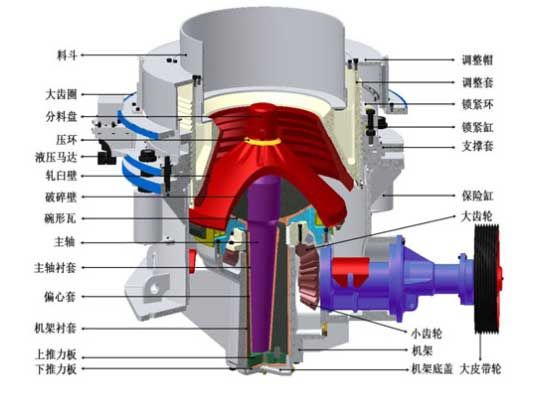

SMH系列多缸液压圆锥破碎机结构图
