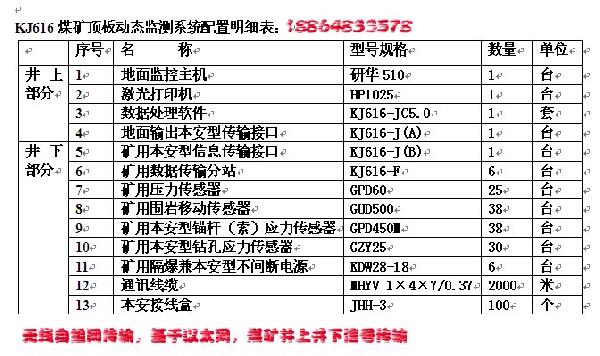

煤矿顶板动态监测系统KJ616主要特点是采用环行总线结构，可涵盖全矿井多类型矿压参数监测。 系统以计算机网络为主体，兼容井下通讯电缆、光缆专线、以太网络多种数据传输模式。 煤矿顶板动态监测系统KJ616监测参数包括：回采工作面支架作阻力检测、巷道顶板下沉量监测、锚杆载荷应力检测、岩层（煤层）内部应力（钻孔应力）检测四个方面。系统实际配置根据矿方回采工作面参数。配置原则一般为支架工作阻力每隔5台支架安装一台矿用压力传感器，巷道顶板下沉量、巷道锚杆（索）应力、钻孔应力监测监测每隔50米安装一台传感器。 一、系统组成 系统主要由工控机、UPS电源、避雷器、信息传输接口、数据传输分站、数据传输子站、压力传感器、围岩移动传感器、锚杆（索）应力传感器、钻孔应力传感器、矿用隔爆兼本安不间断电源、电缆、打印机和其他必要设备组成。 二、硬件 中心站采用现在主流技术的通用产品，满足可靠性、可维护性、开放性和可扩展性等要求。 三、接地措施 系统应有单独接地，不允许与其它系统共地。地面中心站设备的外壳和通讯电缆的屏蔽层应接到安全保护地，接地电阻不应大于4 Ω。系统通讯电缆干线的屏蔽层仅允许在地面中心站机房或井口一处可靠接屏蔽地上，决不允许多点接地。 四、软件 使用Windows XP操作系统，数据库：SQL Server2005，监控软件：矿用顶板动态监测系统，可靠性高、开放性好、易操作、易维护、安全、成熟。软件有详细的汉字说明和汉字操作指南。 五、煤矿顶板动态监测系统KJ616基本功能 1、数据采集、显示功能 系统具有对压力、锚杆（索）应力、钻孔应力和位移等模拟量数据的采集、显示及报警功能。 2、存储和查询 系统具有以地点和名称为索引的存储和查询功能。 a） 存储记录：即时将模拟量等存储在磁盘等存储介质上； b） 查询：根据输入的被查询量和查询时间，将查询期间内被查询量显示或打印。 3、显示及打印 系统中心站能显示和打印： a） 各被测量的瞬时值和历史记录显示； b） 分站巡检及传输系统故障状态显示； c） 实时时钟显示； d） 数据报表显示及打印； e） 模拟量历史曲线显示； f） 设备布置图显示； 4、人机对话
系统具有人机对话功能，以便于系统生成、参数修改、功能调用等。
5、设置 在各种显示模式下都有主菜单显示，主菜单包括：系统管理、站点设置、实时监控、数据查询、数据曲线、数据管理、系统帮助等主要功能按钮。
