耙斗装岩机

733

规格/型号：p15/30/60/90

品牌：暂无

应用领域：探矿设备

产地：山东 - 济宁

厂家/供应商：山东七方机械制造有限公司

咨询电话:：0537-2169836（请说明信息源自“中冶有色技术网”）

更新时间：2023-09-04

级别：待认证

耙斗装岩机说明介绍

应P-90B耙斗装岩机 P30B耙斗装岩机 P15B耙斗装岩机装岩机配件选购矿山机械设备产品，选购工矿机械设备产品，选购煤矿用设备产品，山东山煤13165185623郭总专业生产煤矿用机械设备，主营有凿岩机械，钻采设备，矿用电器，支护设备，喷浆设备，矿用泵，铁路器材，矿车，提升设备等等。因产品生产批次、具体型号不同，以上图片仅供参考，价格都不含税不含运费，价格稍有偏差，在下单前请与我们的销售人员进行具体核实，避免争议。

友好提醒：谨防上当受骗请勿相信其它网站，联系方式及银行汇款短信！

P-90B耙斗装岩机的介绍 P-90B型耙斗装岩机（耙斗机）广泛用于巷道掘进中配以矿车或箕进行装载作业。P-90B型耙斗装岩机（扒渣机）结构简单，装岩效率高、可靠性好、应用广泛。P-90B型耙斗装岩机（扒装机）不但可以用于平巷，而且P-90B型耙斗装岩机可适用于净高3米以上（净断面12平方米以上）的巷道选用。P-15B 30B 60B 90B 120B型耙斗装岩机系列产品适用于水平巷道和倾斜角小于35度的斜井上山及90度拐角巷道中装载岩石之用，它可配合矿车或者箕斗使用。

技术参数

耙斗容积m3	0.9
技术生产率m3/h	95-140
轨距mm	600/900
主绳牵引力KN	31-50
钢丝绳直径mm	17
电动机功率KW	45
工作电压	380/660/1440
外形尺寸mm	861020502745
总重T	9.8

其他型号耙斗装岩机

型号特性			P15	P30B	P60B
生产能力（m-3/h）			14—25	35—50	70—100
耙斗容积（m3）			0.15	0.3	0.6
主绳牵引力（kN）			7.2—10.4	13.5—19.5	23.3—32.7
轮距（mm）			600	600	600
电动机	型号		YB11—4	YBB17—4	YBB30—4
	电压（V）		380/660	380/660	380/660
	功率（kw）		11	17	30
气缸推力（kN）				6.9	6.9
钢丝绳直径（mm）			12.5	12.5—15.5	15.5
机重（t）			2.5	4.5	7.2
适用巷道		净断面积（m2）	>4.5	>6	>9
适用巷道		净高（m）	2.2	>2.2	>2.5
外形尺寸（长宽×高）（mm）			4710×1150×1560	6360×1450×1720	7890×1850×2070

131 6518 5623郭经理

P-90B耙斗装岩机的结构

P-90B耙斗机（耙岩机）概述及各主要部件功用

1、固定楔：其固定在迎头上，用以悬挂尾轮，由楔体、带锥套的钢丝绳和套环等组成。

2、尾轮：是悬挂在固定楔套环上，用以引导耙斗的返回迎头，主要由侧板、耐磨绳轮、吊钩、芯轴和轴承所组成。耙斗是在主绳、尾绳牵引下作往复运动，扒取岩石，耙角为60°，平斜巷道通用，是耙岩机扒取岩石的主要工具，耙齿采用耐磨的高锰钢材质，磨损严重后可对耙齿进行更换。

3、台车上的操纵机构、绞车、导向轮和进料槽、中间槽、卸载槽。进料槽的中部设有升降装置，可旋转螺杆调节簸箕口的高低，为了引导耙斗进出和防止矸石撒落，在绞接部位还设有左右导向挡板；中间槽前后弯曲部位，各设有可装卸耐磨的弧形板；卸载槽后部装有缓冲作用的弹簧碰头和撑脚。

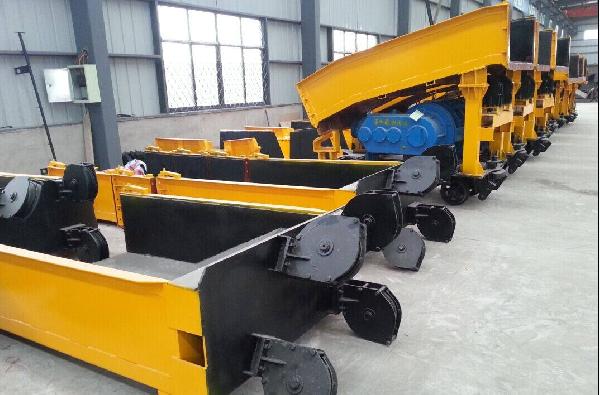

耙斗装岩机

P-30B耙斗装岩机P-30B耙斗装岩机（扒装机）主要由固定楔、尾轮、耙斗、传动部分（包括操纵机构、台车、绞车）、导向轮、料槽（进料槽、中间槽、缷料槽）以及电气部份等主要部件组成。耙岩机主要通过绞车的两组滚筒，分别牵引主绳、尾绳，使耙斗作往复连动，耙斗把岩石扒入进料槽，通过中间槽到卸料槽的卸料口卸入矿车，从而实现装岩。 P-30B耙斗装岩机（耙岩机）用于小煤矿和大矿采区巷道掘进时配合MGC1.1 固定车箱式矿车或箕斗进行装载岩石、半煤岩之用，P-30B耙斗装岩机（耙岩机）适用于岩巷掘进中配以1.1米3矿车或箕斗进行装载作业。适用于净高大于2米，净断面6以上的巷道。具有生产效率高、结构简单、操作方便等特点。可在半煤岩或岩巷中使用，既可用于平巷也可用于上下山掘进工作面装岩等，如增添尾轮两只，就可在拐弯巷道进行掘进装岩工序间平行作业。 P-30B型耙斗装岩机（耙岩机）的电气设备（包括电动机）、按扭开关、磁力启动器、照明灯等均可选用隔爆式，才可以在有瓦斯及粉尘爆炸危险的矿井中使用。P耙斗装岩机，P耙岩机，扒装机二、技术特征项目单位数值耙斗容积 m3 0.3 生产率 m3/h 35-50 主绳牵引力 KN 12.3-18.5 主绳 m/s 0.85-1.22 尾绳 m/s 1.18-1.70 钢丝绳直径 mm 15.5 电动机功率 KW 17 轨距离 mm 600 外形尺寸（长× 宽 × 高） mm 6110×1305×2000
