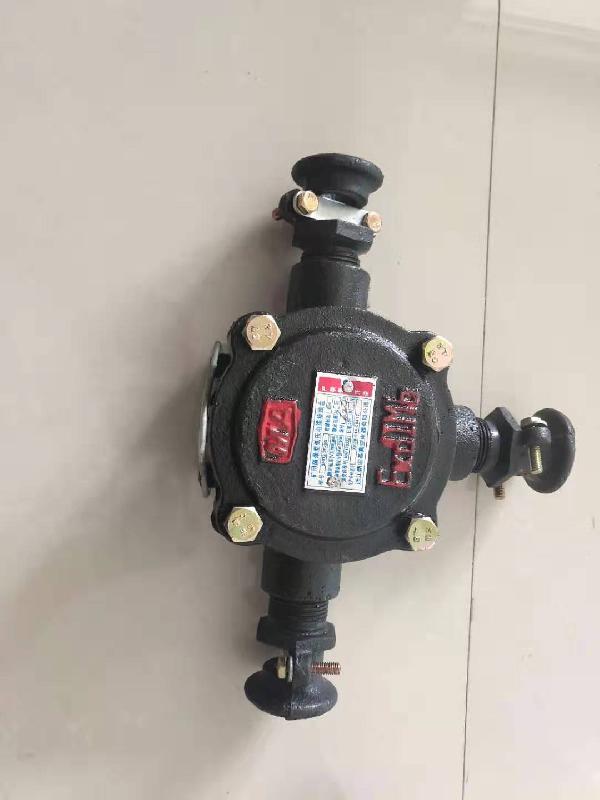

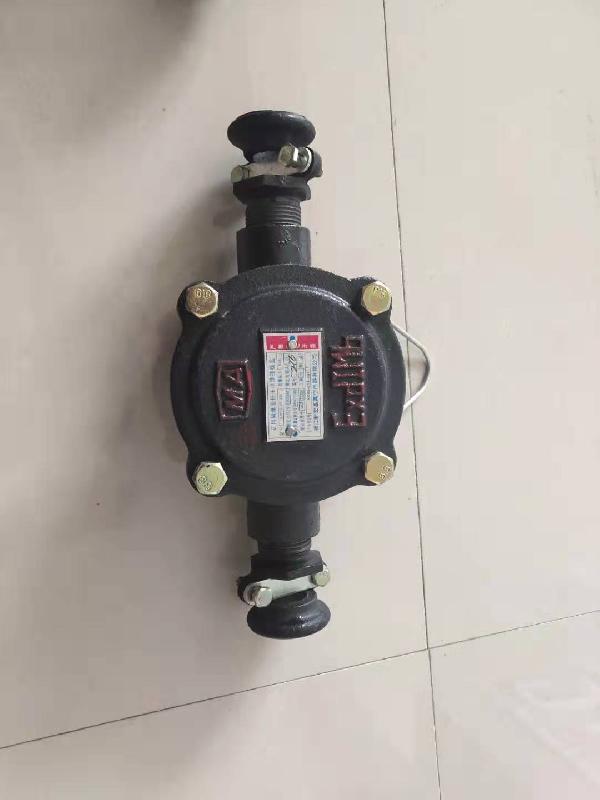

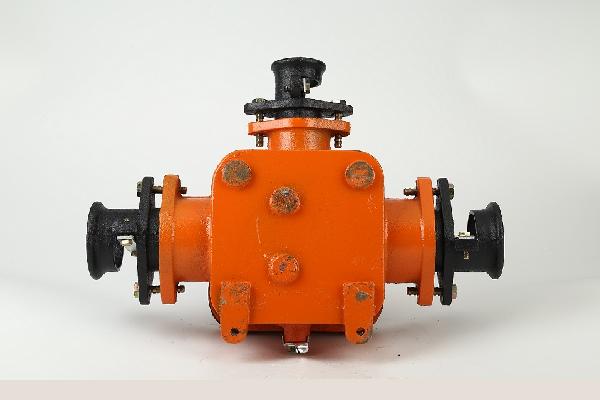

BHD2系列矿用隔爆型低压电缆接线盒

779

规格/型号：BHD2系列

品牌：暂无

应用领域：探矿设备

产地：浙江 - 杭州

厂家/供应商：浙江威肯电气有限公司

咨询电话:：18106776890（请说明信息源自“中冶有色技术网”）

更新时间：2023-09-07

级别：待认证

BHD2系列矿用隔爆型低压电缆接线盒说明介绍

BHD2系列矿用隔爆型低压电缆接线盒一、适用范围与用途 BHD2系列矿用隔爆型低压电缆接线盒用途：本系列矿用隔爆型低压电缆接线盒适用于含有爆炸性危险气体（甲烷类）和煤尘的井矿中，供交流50HZ、127V（20A）、380V（25A）、660V（40-400A）、1140V（200-400A）的供电系统中，共信号、照明、动力设备等作电缆连接和分支之用。 1海拔不超过2000m； 2环境温度-20℃～+40℃； 3空气相对湿度不大于95﹪（+25℃时）； 4在有甲烷爆炸性气体混合物的煤矿井下； 5在无破坏金属与绝缘的气体和蒸气的环境中； 6安装类别:Ⅲ类； 7污染等级:3级。二、型号含义三、主要参数型号电压V 电流A 电缆引入电缆外径通量 mm 个 BHD2-400/（） 1140、660 400 2、3、4 Φ78 BHD2-200/（） 1140、660、380 200 2、3、4 主电缆Φ64分支电缆Φ39 BHD2-100/（） 660、380 100 2、3、4 Φ34 BHD2-40/（） 660、380 40 2、3、4 Φ25 BHD2-25/（） 380 25 2、3、4 Φ25 BHD2-20/（） 127 20 6 主电缆Φ25分支电缆Φ51 四、主要结构接线盒有压盘（压紧螺母）、密封圈、堵板、金属垫圈、压板组成引入装置；由外壳、盖、引入装置组成一个完整的防爆壳体。壳体内设有接线座和内接地螺栓，壳外设有外接地螺栓。接线盒的进出电缆用压板来压紧，防止松脱，并用密封圈来密封，以防止形成传爆通路。五、使用维护、保养与贮存 1、每次交接班时均进行一次不解体的检查，每周进行一次全面检查，检查内容包括： a、导电接触部件是否牢固、可靠、完整； b、电缆引入、引出线是否压紧并密封可靠； c、绝缘瓷座是否完好无损，并清除腔内灰尘及污垢； d、检查内外接地是否安全可靠； e、用螺栓紧固后防爆间隙是否符合要求（防爆间隙按GB3836.2的标准要求检查）； 2、对不使用的通路，必须用堵板堵住并压紧，严禁形成传爆通路； 3、产品应放置在没有雨雪侵入、空气流通和相对湿度不大于90％的仓库中。六、订货须知订货时须说明： 1、产品型号、名称、额定电压、额定电流、数量。
