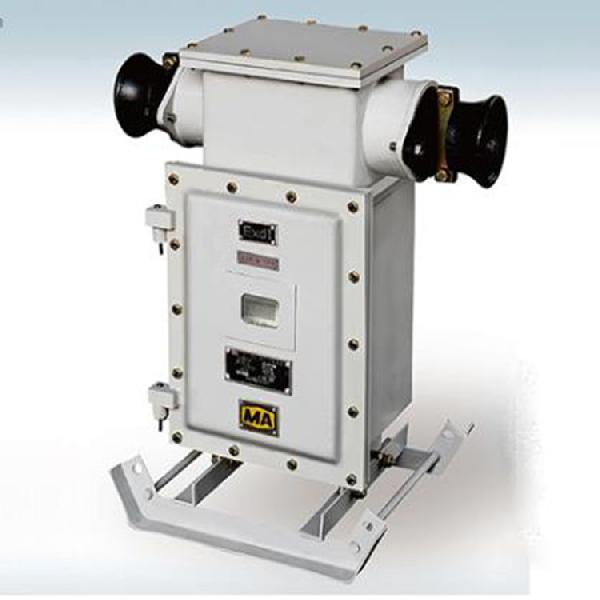

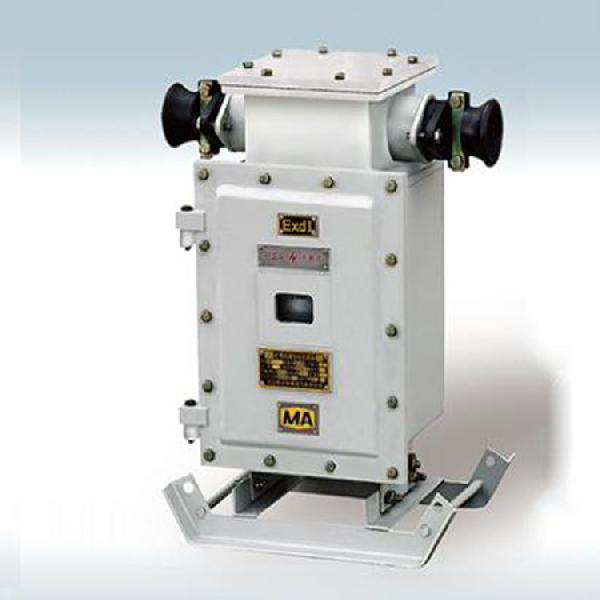

DBB隔爆型电度表箱

1094

规格/型号：DBB

品牌：暂无

应用领域：探矿设备

产地：浙江 - 杭州

厂家/供应商：浙江威肯电气有限公司

咨询电话:：18106776890（请说明信息源自“中冶有色技术网”）

更新时间：2023-09-07

级别：待认证

DBB隔爆型电度表箱说明介绍

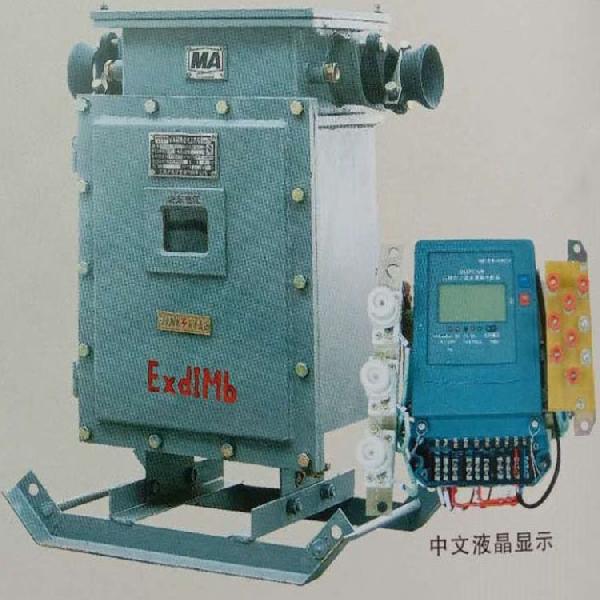

DBB-200/1140（660） DBB-400/1140（660）矿用隔爆型电度表箱一、使用范围及工作条件 1、DBB矿用隔爆型电度表箱（以下简称电度表箱）主要用于煤矿井下或其他周围介质中含有爆炸性气体（甲烷）的工业企业中，供交流电压至1140V电流至400A电力系统积算有功功率或无功功率的电能之用 2、电度表箱在下列条件下能可靠工作 a、海拔不超过1000m,周围环境压力为80kPa-110kPa; b、周围空气环境温度为-5℃—+40℃； c、周围空气相对湿度不大于95%（+25℃）； d、在有甲烷混合物及煤尘爆炸危险的煤矿井下； e、无剧烈震动、颠簸； f、与水平面的安装倾斜度在2°以下的环境中； g、防止水或其他液体侵入起动器内部； h、无破坏金属及绝缘的气体和蒸汽的环境中；二、型式、技术特点及结构：电度表主要技术特点表计量功能 1）、分时计量有功正、反向电能（有功计量方式和设置）。 2）、分时计量有功极大需量及发生时间，并存储其数据。复费率功能 3）、功率因数实时显示 4）、高亮度LCD（中文）显示：可实现分时段（峰、平、谷）对电量、电费进行记录、统计与打印报表通讯功能 1）、电表可同时通过RS485接口和红外线进行通讯。真正实现两方面通讯而互不干扰，其中RS485接口通讯率为1200~9600bps可选，红外通讯口通讯率为1200bqs，当通讯线路中断时，不影响正常计量。 2）、RS485接口与电表内部实行电气隔离，并设计防雷击电路输出功能 1）、具有有功脉冲输出功能。 2）、具有无功脉冲输出功能。 3）、具有1HZ时钟信号输出，事件记录功能 1）、可记录电表运行时间 2）、实时测量A、B、C三相电压、电流、功率有效查及当前功率主要技术指标准确度等级：1级互比电压：3×220V/380V 3 ×377/100V（三相四线） 3 ×100V 3 ×380V（三相三线）额定电源：3×1.5（6）A、3×5（20）A、3×10（40）A、3×15（60）A 3×20（80）A、3×30（100A）额定频率：50HZ 起动电流：0.002In 潜动：具有防潜动逻辑设计功率计算：由于经电压，电流到互感器接入，则计数器读数需乘互感器倍率才等于实际用电度数。如电压互感器为660/100V电流互感器为200/A，电度表的计数指示值为3822.5（本月）-3800.3（上月）=22.2度，则实际用电量为： 22.2×660/100×200/5=5860.8度电度表箱结构与外形：电度表箱有隔爆接线箱和隔爆主体组成防爆外壳，箱门采用螺钉紧固手摇门式结构，主体内中间装成电度表，通过观察窗阅读电度表记录数字。右侧装接线板，装有换接不同电压的联接片，左侧装三只保护电压回路的熔断器（内装6.5×45，1A的玻璃管熔断丝）。电度表箱背面装两只电压互感器，两只串心式电流互感器，套住A，C两相主接线柱上。电度表，电压互感器，熔断器，接线板均装在芯架上，为了便于安装时调整电度表垂直位置，支架具有微调机构。三、使用与维护 4.1正常使用电度表箱，每隔2~3年应定期检查一次，才能保证准确计度，安装后停止事业半年以上的电度表，应重新检查后再使用。 4.2在拆除电度表时，必须使电流互感器二次回路闭路，按照箱盖背面的接线图，可在接线板上把电流回路的三个接线头短接，如图所示，以防止互感器的二次开路。 4.3经检查后的电度表，装入表箱后，要做成套运转试验。度验电压为额定电压，电流不小与电度表标定电流的10%（即能使电度表转动），功率因电源，电度表都应正向转动。这表明该台电度表接线正确。若出现反向转动则说明某一相接线错误，必须根据接线图进行更正。 4.4由于电度表箱属于电气仪表，在运输是（特别是运往井下安装地点），更要注意。不使电度表受到剧烈振动和冲击。尽量把箱内电度表拆下，由工作人员随带至安装地点，在拆卸电度表时，只要把内部固定芯家的四只螺钉，接线板IJ处标号为，2，3的电流线和熔断器处A、B、C三相电压线拆下，即可把整个芯架取出。四、注意事项 1、搬运过程中，应避免强烈振动，严禁翻滚。 2、在使用过程中，不可随意更改控制控制电器和操作机构的零部件，否则不能保证产品可靠工作。 3、在对产品隔爆面进行维护时，完工后前门与壳体间的隔爆间隙不得大于0.29mm。 4、随同产品装相时供应以下文件：（1）煤矿安全证书（2）产品合格证（3）产品说明书五、定货须知： 1、产品型号、名称 2、额定电流、电压

3、订货数量
