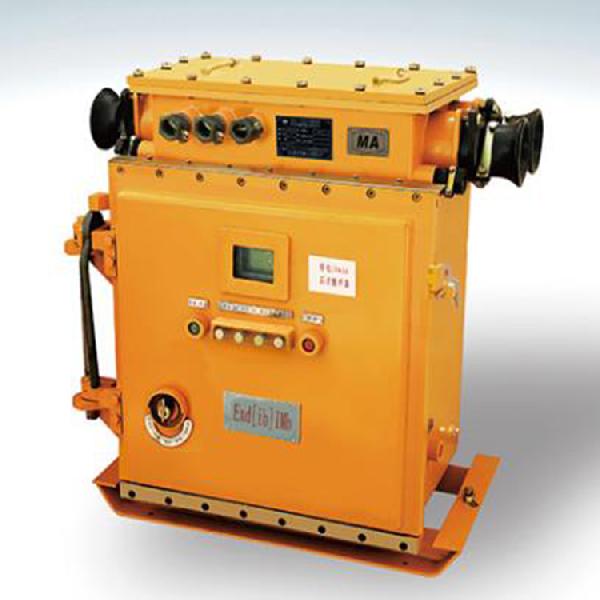

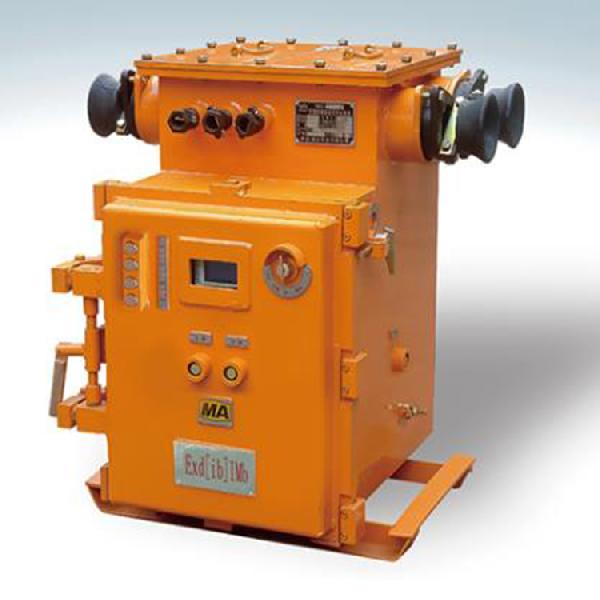

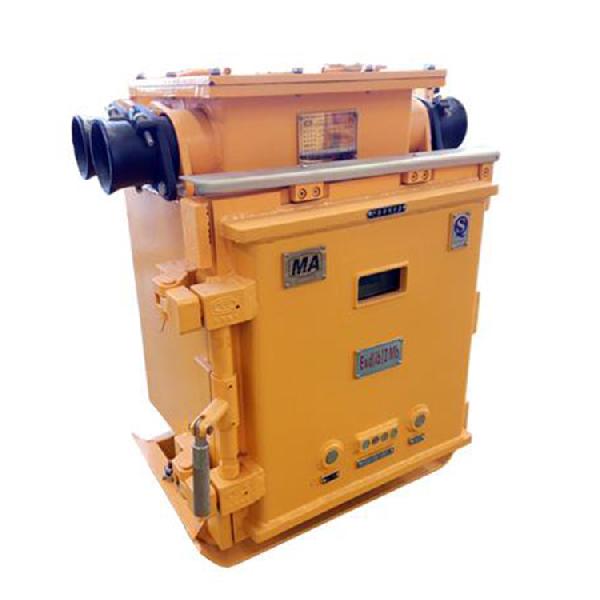

KJZ矿用隔爆真空智能型永磁馈电开关

KJZ矿用隔爆真空智能型永磁馈电开关

1259
规格/型号:ECS771205
品牌:暂无
应用领域:探矿设备
产地:浙江 - 杭州
厂家/供应商:浙江威肯电气有限公司
咨询电话::18106776890(请说明信息源自“中冶有色技术网”)
更新时间:2023-09-06
级别:待认证

KJZ矿用隔爆真空智能型永磁馈电开关说明介绍

KJZ-400、200/1140(660)Y700 一用途和适用范围 1、KJZ-400、200/1140(660)Y矿用隔爆真空智能型永磁馈电开关主要用于煤矿井下,适用于交流50HZ,额定电压为380V、660V、1140V额定电流至400A、三相中性点不接地供、变电系统中,作为总开关、分支开关、也可作为大容量电动机不频繁起动控制之用。当供电电路中出现过载、短路、欠压、过压、断相、电压断相或漏电时能自动切断电源。作总开关时具有三相对称性漏电和漏电闭锁保护,为分支开关漏电保护的后备保护;作分开关使用时具有选择性漏电保护和漏电闭锁保护功能。过流保护具有反时限特性。 2、适用范围 (1)海拔高度不超过2000米 (2)环境温度-5?С~+40?С (3)空气相对湿度不大于95%(+25?С) (4)在无强烈震动和冲击振动的环境 (5)含有沼气和煤尘的空气中,但无足以腐蚀金属和破坏绝缘的气体和蒸汽的环境中 (6)无滴水的地方。 二、特点 1本开关采用的微机监控保护装置,是新型高性能微机控制保护产品,以单片机为核心,辅以工业级外围芯片,精密小型互感器,小型专用继电器,以及科学的算法,保护可靠灵敏,测量精度高。采用多种抗干扰措施,使装置具有极高的抗干扰能力;在用户界面上,具有良好的人机对话界面,采用大屏幕液晶汉化显示,自动背光,菜单式操作指示,对重要操作授权密码,有效防止误操作发生。本保护装置有故障记忆功能、电度计量储存;并可在线查询、修改,具备事件顺序记录、及遥测、遥信、远传等功能;装置配置带隔离RS-485标准异步通讯接口,通讯方式可采用通信电缆线。 2本开关采用真空永磁断路器,该断路器采用双稳态永磁机构,可动部件比其他机械结构断路器大量减少,可靠性和机械寿命大幅提高。是替代机械结构断路器的理想产品。在断路器技术参数范围内,可保证安全可靠地运行于相应电压等级的电网中接受和分配电能,并可在额定电流内进行频繁操作或多次开断短路电流。 3本开关具有电度计量功能。可实时显示电量,累计所产生的度数。 三、基本参数 1额定电压:1140V、660V、380V 2额定电流:400A、200A 3极限分断能力:9KA 4工作制:长期工作制。 5操作方式:电动合分闸 四、安装、使用与维护 1、安装 (1)安装之前必须检查馈电开关是否在运输过程中受到损坏,所有螺钉是否紧固,铭牌上各项技术数据是否与技术要求相符。 (2)安装时馈电开关必须垂直安装,倾角不大于15度。 (3)连接电缆前,必须注意进出线的正确性,标有“电源”的隔板下方为进线端。 (4)电缆应用橡胶电缆接入馈电开关。 (5)每台开关主接地、辅助接地要良好的接地,否则漏电不动作。 2、使用与维护 (1)本开关可作为电网总开关使用,也可作为分开关使用。(使用时直接在开关上设置) (2)作为总开关使用后边的分支开关必须用本厂同型号的开关作分开关,否则漏电误动作。并且总开关要设延时400 mS左右。 (3)若本开关两台并联使用,因有关规定不允许在同一台供电系统中并用二台检漏继电器,将一台设置成总开关,将另外开关设置成分开关,这样就可以错开同时跳闸的问题。 (4)开关外壳的隔爆面应定期检查,隔爆间隙是否有损伤,是否涂有防锈油。 五、注意事项 1、搬运过程中,应避免强烈振动。 2、在使用过程中,不可能随意改变控制电器,否则不能保证开关的可靠工作。 3、开关使用接线如图1 4、本开关也可单独作总开关控制电机之用。同一系统只能用一台作总开关,否则漏电误动作。
