应用领域
本系列真空永磁过滤机为上部给料的筒型外滤式过滤机,主要适用于粗颗粒的强磁性物料的脱水,同时提高精矿粉的品味。
技术概述
主要适用于对较粗颗料的强磁性物料的脱水
产品概述:

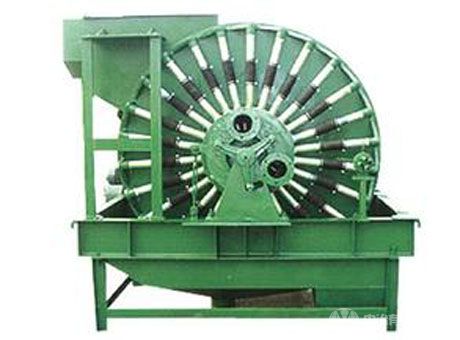

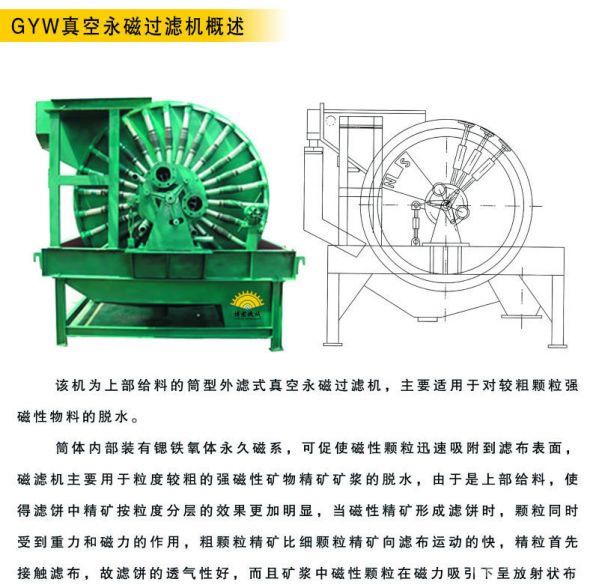

该机为上部给料的筒型外滤式真空永磁过滤机,主要适用于对较粗颗粒强磁性物料的脱水。 筒体内部装有锶铁氧体永久磁系,可促使磁性颗粒迅速吸附到滤布表面。磁滤机主要用于粒度较粗的强磁性矿物精矿矿浆的脱水,由于是上部给料使得滤饼中精矿按粒度分层的效果更加明显。当磁性精矿形成滤饼时,颗粒同时受到重力和磁力的作用,粗颗粒精矿比细颗粒精矿向滤布运动的快,精粒首先接触滤布,故滤饼的透气性好,而且矿浆中磁性颗粒在磁力吸引下呈放射状布于圆筒表面,同时由于磁系极性变化而产生磁搅动作用,为滤饼易脱水创造了有利条件,使得滤饼厚且透气性好,显著的提高了生产率。与同规格的筒形真空过滤机相比,其效率提高三倍以上。
该机矿浆中固体颗粒的比磁化系数不低于3000×10-6厘米3/克,颗粒粒度为0.15-0.8毫米,给料浓度≥60%
技术特点
产品特点
GYW真空永磁过滤机,是普通型过滤机,通过调整电机转速实现无级变速。具有结构 简单,价格便宜,使用方便,维护量小,易损件少等优点。
用途及使用范围
1、GYW系列真空永磁过滤机为上部给料的筒型外滤式真空永磁过滤机。主要适用于对较粗颗粒的强磁性物料的脱水。
2、本系列过滤机最佳工作条件为: 矿浆中固相颗粒的比磁化系数不低于3000x106 颗粒粒度为0.15-0.80mm 给料浓度60%。
工作原理

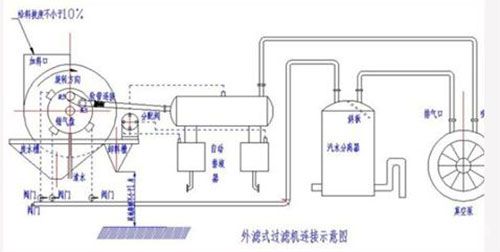

真空永磁过滤机的工作是由给料、吹矿和吸附成饼、脱水、卸料、清洗等部分连续动作完成。真空永磁过滤机主要依靠圆筒内部的由永久磁铁排列成的开路磁系作用形成滤饼,当磁性物料进入盛产箱之后,其中的固相磁性物料在磁力和颗粒本身重力的作用下呈磁簇状迅速的被吸附在筒体的滤布上,由于上部给料,使得滤饼中矿物按粒度分层的效果更加明显,故构成滤饼厚而且透气性好。随着圆筒的转动,进入脱水区,在真空的作用下滤饼中的残存水分透过滤布并经过滤室和分配头上的两个真空管路而被抽出,已经脱水的物料在卸料区被压缩空气吹落,卸料后滤布进入清洗区。清洗是用鼓风和水交替进行的,压缩空气强制将水由筒里向外吹出,形成较好的清洗过程,防止滤布孔隙的堵塞,为下次进行物料的脱水工作准备了良好的条件。
