XCF/KYF充气机械搅拌浮选机

XCF/KYF充气机械搅拌浮选机

892
规格/型号:XCF/KYF
品牌:暂无
应用领域:选矿设备
产地:山东 - 烟台
厂家/供应商:烟台金鹏矿业机械有限公司
咨询电话::暂无(请说明信息源自“中冶有色技术网”)
更新时间:2023-08-22
级别:待认证

XCF/KYF充气机械搅拌浮选机说明介绍





产品工作原理XCF型浮选机工作时,随着叶轮的旋转,槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间,同时,由鼓风机给入的低压空气经空心轴和叶轮腔的空气分配器,也进入其中。矿浆与空气在叶片之间充分混合后,从叶轮上半部周边向斜上方推出,由定子稳流和定向后进入整个槽中。气泡上升到泡沫稳定区,经过富集过程,泡沫从溢流堰自流溢出,进入泡沫槽。还有一部分矿浆向叶轮下部流去,再经叶轮搅拌,重新混合形成矿化气泡,剩余的矿浆流向下一槽,直到最终成为尾矿

产品优势XCF型与KYF型浮选机均属充气型浮选机,叶轮直径小,圆周速度低,可降低功率30-50%;槽内设有一个空气分配器,因而空气分散均匀;叶轮起离心泵作用,可使固体颗粒充分悬浮;采用U型槽结构,可使尾砂沉淀积最少;叶轮结构及叶片间隙流倒设计合理,叶轮磨损较均匀,叶轮、定子使用寿命长。

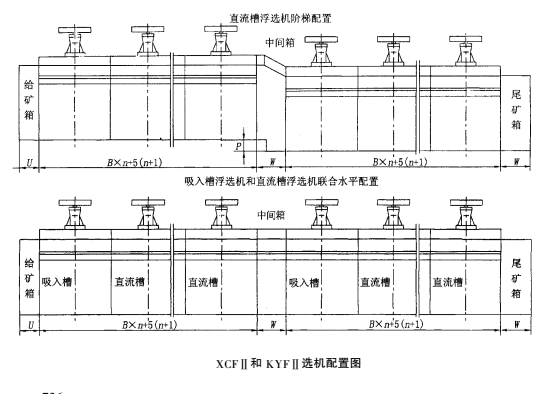

KYF型无自吸矿浆能力,功率较低;而XCF型具有自吸矿浆能力,可水平配置,不需要泡沫泵,不同的是在叶轮上方特别设定有一个定子,以形成一个特别的负压区,但功耗较KYF略高一些,因而一般都将XCF型和KYF型配置成机组,XCF型为吸入槽,KYF型为直流槽,联合机组可水平配置,不需泡沫泵。

XCFⅡ/KYFⅡ浮选机联合机组采用“U"型槽体,空心轴充气和悬挂定子,尤其是采用了一种新式叶轮。这是一种叶片后倾一个角度的锥型叶轮,类似于高比转速的离心泵轮,扬送矿浆量大、压头小、功耗低且结构简单,同时空气分散好、叶轮起离心泵作用,使固体在槽内保持悬浮状态,操作管理方便。



产品参数
分享 0

举报 0
收藏 0
反对 0
点赞 0

全国热门有色金属设备推荐

烟台金鹏矿业机械有限公司
企业认证:

所属领域:
选矿设备
企业性质:
-
经营范围:
-
联系电话:
暂无
详细地址:
-

报名参会

湖北 - 武汉
2024年12月27日 ~ 29日
云南 - 昆明
2025年01月03日 ~ 05日
江西 - 南昌
2025年01月03日 ~ 05日

推荐产品

厂家:南京南地钻探机械有限公司
厂家:南京南地钻探机械有限公司
厂家:南京南地钻探机械有限公司
标签:
取样钻机 钻机
厂家:南京南地钻探机械有限公司
标签:
坑道钻机 钻机
厂家:南京南地钻探机械有限公司

推荐企业

最新更新产品

地质勘探高速钻机
2024-12-23
塔机一体钻机
2024-12-23
坑道钻机
2024-12-23
遥控中频炉
2024-12-20

发布

在线客服

公众号

电话

顶部
咨询电话:
010-88793500-807
店铺认领信息登记
XCF型充气机械搅拌浮选机技术性能
型号有效容积m3处理能力m3/min叶轮直径mm叶轮转数r/min鼓风机风压kpa最大充气量m3/m2·min电机功率kw单槽重量kg
搅拌用刮板用
XCF-110.2-1400358≥12.625.51.11154
XCF-220.4-2470331≥14.77.51659
XCF-330.6-3540266≥19.8111.52259
XCF-441.2-4620215≥19.8152669
XCF-883.0-8720185≥21.6223968
XCF-16164--16860160≥25.5376520
XCF-20205-10910155≥25459200
XCF-24244-24950153≥30.4559660
XCF-30307-151000141≥315514810
XCF-383810-381050136≥34.35517000
XCF-404010-381050138≥34.37517500
XCF-505010-251120110≥339022000
XCF-707013-501200103≥359026200
