双泰矿用气动单轨吊DQD

1027

规格/型号：DQD15、DQD20、DQD25

品牌：北京双泰

应用领域：探矿设备

产地：北京 - 北京

厂家/供应商：北京双泰气动设备有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-08-24

级别：待认证

双泰矿用气动单轨吊DQD说明介绍

1、气动单轨吊车是目前世界上最为理想的起重运输设备之一。它具有电动机和柴油机、液压机驱动不可比拟的优点：

其一、无电火花产生，彻底解决了起重设备的防爆问题。

适用于：Ⅰ区危险场所，含ⅡC，T4组及以下。

其二、体积小、轻便，重量为其它同载能力设备的1/3～1/8。

其三、无尾气污染、无高压管道、为普通工业气压0.4～0.7MPa。

其四、可在水平、弯道、俯仰等多种复杂环境中自如工作。

2、正是基于上述优点，气动单轨吊车可用于坑道、巷道、煤矿、化工、军火仓储等领域。

QDDC20气动单轨吊车是利用悬空轨道，以气马达经减速机构减速后带动滚轮沿轨道立板摩擦驱动的设备。该单轨吊车由轨道、吊挂及高度调节装置、风动葫芦、主驱动装置、滑车、承载车、控制系统等部分组成。每节轨道靠销轴联接，吊挂于巷道顶板上的工字钢、锚杆或U型棚上。行走机构由气马达、减速箱等部分组成。减速箱的输出端与驱动轮连接，行走胶轮与轨道立板贴合，靠摩擦传动。葫芦安装在行走机构下方。主要用于煤矿井下采、掘工作面、联络巷道等上下端头超前支护用物料运输及设备拆装，也可用于井下其它代替小绞车牵引或短距离无极绳绞车牵引的地点。

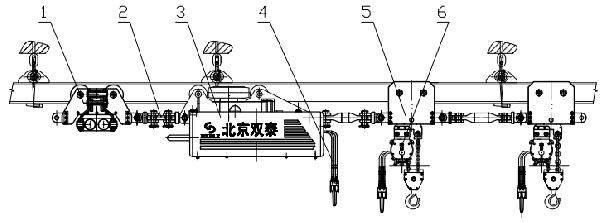

结构及功能说明

调速气动单轨吊车是以压缩空气为动力，推动气马达高速旋转，经变速

这六部分有序的巧妙构成，保证了产品安全有效的运行。它们各自的功能是：

①辅助刹车装置部件是气动单轨吊车运行中除马达内部主刹车以外的一种补充刹车装置。

②联接体是保证牵引车、滑动小车、连杆的有效柔性联接关键部件；连杆是控制滑车、牵引车之间距离长短的联接件。

③牵引装置部件是拖动整个气动单轨吊车前后运行的动力机构。

④气路控制系统是实现牵引车机构前进、后退、刹车指令控制系统。

⑤滑动小车是承载重量且随轨道运动的一种小车。

气动葫芦是吊起重物的一种执行机构。
