概述
1.1 主要用途及适用范围

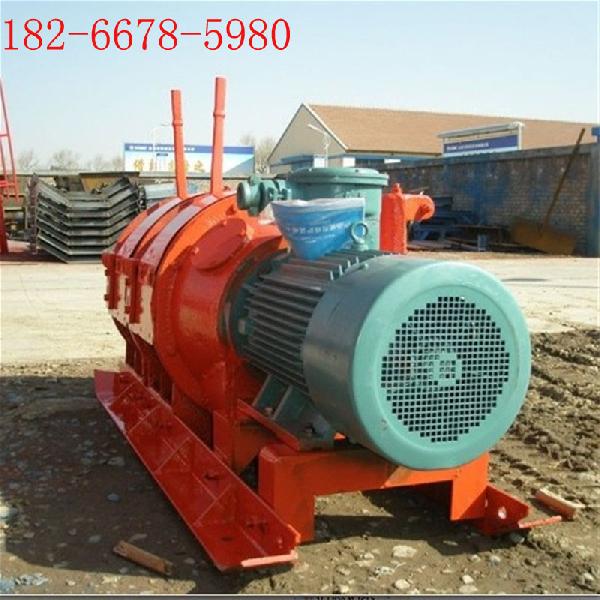

2JP、2JPB系列耙矿绞车(以下简称绞车)主要用于金属矿及其它矿场坑内或露天做矿石的搬运及填充工作，使用于水平或倾角不大于44°的斜坡耙运。
1.2 执行标准 AQ1039-2007《煤矿用耙矿绞车 安全检验规范》
警示语
耙矿绞车所配的电器产品必须有在有效期内的安标证。耙矿绞车严禁用于载人。非隔爆型耙矿绞车严禁用于煤矿井下！电机启动后，严禁两操纵手柄同时按下！
1.3 适用的工作条件和环境
a．隔爆型绞车工作时，周围空气中的瓦斯、煤尘等不应超过《煤矿安全规程》中规定浓度。
b．非隔爆型绞车不应用于有瓦斯、煤尘等易燃、易爆气体的场所。
c．绞车应安装在空气温度0℃-40℃、相对湿度不大于85%（环境温度为20℃±5℃时），海拔高度不超过1000m的机房内，应能防止液体浸入电器内部，无剧烈震动、颠簸，无腐蚀气体的环境中工作。
d．当海拔高度超过1000m时，需要考虑到空气冷却作用和介电强度的下降，选用电气设备应根据制造厂和用户的协议进行设计或使用。
1.4 型号组成及其代表意义
1.5 技术参数
耙矿绞车的传动系统及工作原理
绞车的传动系统如图1所示：
图1 传动系统图
2.1 工作原理：电机启动后，通过齿轮2、1和3、4两级减速，带动主轴14转动，再通过齿轮5和8带动两个行星齿轮减速器。当内齿轮7未被刹住时，可以自由转动，主、副卷筒在耙斗和钢丝绳阻力作用下都不转。如按下右操纵手把，使右边内齿轮7刹住，则与之相应的主卷筒13在行星齿轮6和三星架12的带动下即旋转缠绳，拖动钯斗。副卷筒11则在钢丝绳牵引下，旋转放绳。松开右手把，按下左手把，刹住左边内齿轮7，则与之相应的副卷筒11在行星齿轮9和三星架10带动下旋转缠绳，拖动耙斗快速返回，主卷筒则在钢丝绳牵引下放绳。交替按下，松下左、右手把，耙斗即作往复运动完成钯矿工作。
绞车的主要部件
绞车减速机、卷筒、操纵机构、钢丝绳导向装置等部件和电动机组成。
减速机是一个共轴心的二级齿轮减速器，由本体及齿轮2、1、3、4组成。（见图1）
卷筒分主卷筒和副卷筒，各带有一个行星齿轮减速器，分别装在两个卷筒罩内，右边的（靠点击的一侧）为主卷筒，其行星减速器减速比大。左边的为副卷筒，其行星减速器减速比小，故两卷筒转速不一样。
操纵机构的结构见图2，由闸带和操纵手把9组成。闸带包围在内齿轮6外圆上，两端通过座板3、螺栓7、叉子8与手把9连接。按下手把9，可使闸带抱紧内齿轮6。松开手把9，闸带与内齿轮6外圆应有适当的空隙（2-3mm）。
钢丝绳导向装置由四个滚子和一个撑架组成，其作用是限制钢丝绳跳动，避免磨损过快。
