圆锥

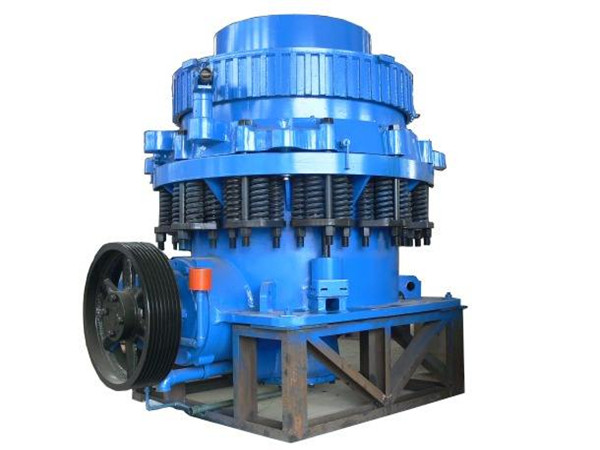

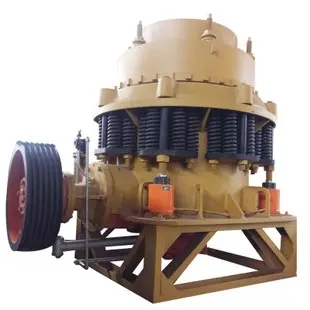

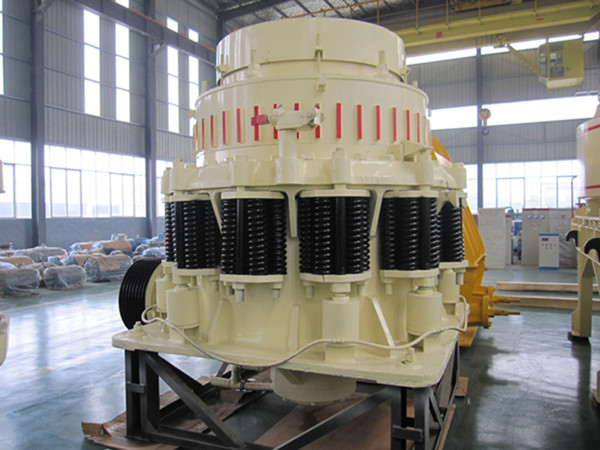

破碎机一种适用于冶金、建筑、筑路、化学及硅酸盐行业中原料的破碎机械。根据破碎原理的不同和产品颗粒大小不同，又分为很多型号。破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门。圆锥破碎机破碎比大、效率高、能耗低，产品粒度均匀，适合中碎和细碎各种矿石，岩石。机型主要分为SMG系列、弹簧型和HPC系列，分别对它们的工作原理、结构等进行了介绍。还详细介绍了圆锥破碎机的发展历史、工作原理、组成、影响因素、技术优势、操作事项、常见故障以及检查维修等。
圆锥破碎机原理：在圆锥破碎机的工作过程中，电动机通过传动装置带动偏心套旋转，动锥在偏心轴套的迫动下做旋转摆动，动锥靠近静锥的区段即成为破碎腔，物料受到动锥和静锥的多次挤压和撞击而破碎。动锥离开该区段时，该处已破碎至要求粒度的物料在自身重力作用下下落，从锥底排出。结构特点：1、更高的产能，更好的质量。2、由于有保险装置，大大减小了停机时间。3、机体为铸钢结构，在重载部位设置有加强筋。4、含调整器，可快速调整破碎出料粒度的大小。5、提供弹簧式保护装置。6、具有完整的润滑系统，当有温过高或有流速过慢时将自动关闭。7、内部结构密封性能好，可有效的保护设备免受粉尘及其他小颗粒的侵害。8、使用寿命较长适用性强。
组成：（1）破碎机主机架总成：破碎机主机架由上架体和下架体组成，两者通过液压缸连接，内有耐磨衬板和保护罩：上架体是焊接件，其上口焊有耐磨铜板，下架体是整体铸钢件。（2）主轴总成：主轴与主机架的下架体中心轮毅采用锥面小过盈配合装配，主轴开有轴向和径向润滑油孔。（3）偏心轴套总成：偏心轴套其内部安装有采用螺钉固定的高铅青铜衬套;下部通过螺栓安装有大锥齿轮和止推轴承，其中上止推轴承为锻钢件，下止推轴承为高铅青铜件；另外，在偏心轴套上还装有利用螺栓固定的配重组件，其内部灌铅并安装了耐磨保护衬板。（4）动锥体总成：动锥上部采用螺栓连接固定有给料板组件，下部安装有球面轴瓦，可以与安装在套筒内的球面钢瓦相配合；动锥外部安装有高锰钢制成的动锥衬板，动锥体与其衬板之间的空隙充灌有环氧树脂;动锥内部安装有上下高铅青铜衬套。（5）定锥体总成：定锥上部安装的是给料料斗；内部安装有采用大直径螺栓固定的高锰钢耐磨衬板，定锥体与其衬板间同样充灌有环氧树脂；定锥外部是与调整环配合的梯形螺纹。（6）调整环：调整环是组件，由调整环、夹紧环、凸轮随动件和液压马达等组成；夹紧环内有梯形螺纹，可与定锥相连；调整环上部装有主机架固定销和导向杆，以防止调整环在主机架内旋转。（7）机组润滑装置：由润滑油箱、电机油泵、过滤装置、冷却装置和控制装置组成。例如烟台鑫海矿机的圆锥破碎机采用干油或者水两种密封方式,使灰尘杂质无法进人机体内，保证了润清油的清洁。（8）水平传动轴总成：一台大功率主驱动电机，通过三角带轮传动装置使水平轴上的小锥齿轮驱动大锥齿轮及偏心轴套:水平轴的箱体为整体铸铁件，用螺栓固定到主机架上。（9）液压夹架和过铁释放装置:通过双作用液压缸使得调节环上部各组件与破碎机主机架相连。（10）调节机构总成：用液压马达驱动小齿轮，小齿轮驱动调节帽上的大齿圈，从而驱动定锥转动，来达到调节定锥衬板与动锥衬板之间间隙的目的。（11）液压控制站：控制站包括带有油表的油箱、电机油泵、过滤装置、蓄能装置、控制装置、压力开关、安全保护装置等；在破碎机旁还装有端子箱和按钮控制柜。
注意事项1、给料粒度配比适当2、自动控制装置；3、破碎机排料去通4、针对所破碎的物料正确的选择破碎腔5、在破碎腔360°范围内给料分布均匀6、输送带的规格与破碎机的出力能力相适应；7、适当的选择预先筛分和闭路筛分的筛子规格。
