面对苹果、高通、AMD和台积电等竞争对手的强势围剿，老牌
芯片巨头英特尔(Intel)正试图通过新一代先进制程技术重振旗鼓。近日，
英特尔正式展示了代号为“Panther Lake”的新一代PC处理器晶圆，这也是该公司首款采用18A工艺(1.8纳米)先进制程的芯片，被视为英特尔能否捍卫半导体市场地位的关键一役。

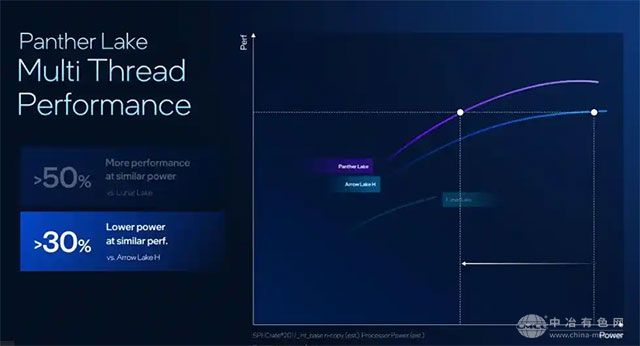

英特尔CEO陈立武今年3月上任后，首次高调展示了Panther Lake芯片的晶圆，并强调18A工艺的两大突破——全环绕栅极晶体管(GAAFET)和背面供电网络(PowerVia)。据官方数据，相比Intel 3工艺，18A技术可实现15%的频率提升，晶体管密度提高1.3倍，或在同等性能下降低25%的功耗。若与被称为“英特尔CPU能效巅峰”的Lunar Lake相比，Panther Lake在相同功耗下性能提升50%;而与上一代Arrow Lake-H相比，同等性能下功耗降低30%。
除了PC市场，Panther Lake还将拓展至边缘计算和机器人领域，而基于18A工艺的至强6+服务器处理器也已提上日程，计划2026年上半年发布。
英特尔表示，Panther Lake芯片将在2025年内于亚利桑那州Fab 52工厂启动量产，首批SKU预计年底前出货，2026年1月全面上市。业内推测，其详细规格将在2026年1月的CES国际消费电子展上正式公布。
然而，尽管英特尔试图向市场证明其代工业务的竞争力，但关键问题仍悬而未决——18A工艺的良品率究竟如何? 去年底的业内消息称，18A的良率不足10%，而台积电的2nm工艺良率已超过30%，差距明显。在近期的公开活动中，英特尔高管对Fab 52的良率数据讳莫如深，仅表示“进展顺利”。
分析机构Creative Strategies的CEO本·巴亚林(Ben Bajarin)指出：“英特尔必须用18A工艺的成功，说服客户提前预订下一代14A(1.4纳米)芯片制造服务。”如果效果不佳，不仅会影响其代工业务，还可能使英特尔再度陷入危机。
按照规划，英特尔14A工艺将于2028年投产，但公司已明确表态——若无法赢得足够客户订单，将直接放弃14A开发。这意味着，斥资数百亿美元的亚利桑那工厂正面临严苛的时间窗口，成功与否可能决定英特尔的未来走向。
巴贾林说道：“公司终将面临一个必须抉择的时刻——判断自己到底能不能成功。”
目前，英特尔正在积极邀请客户参观Fab 52，推销其代工服务。然而，多数芯片企业仍持观望态度，希望先确认英特尔能否成功量产自研PC芯片，再考虑是否将智能手机、AI芯片等业务交给其代工。
Panther Lake的亮相，标志着英特尔在先进制程上的反击正式打响。但面对良率挑战、台积电的竞争压力以及客户信任的考验，这究竟是英特尔雄风重振的起点，还是又一场艰难战役的开端?谜底或许将在2026年揭晓。
