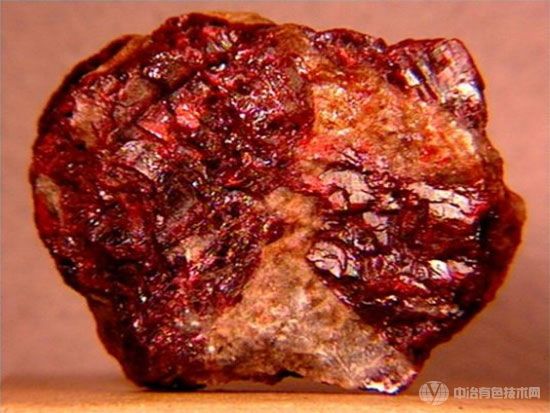

赤铜矿(cuprite)，化学成分为氧化亚铜的矿物。虽含铜量高达88.82%，但因分布少，只作为次要的铜矿石利用。
赤铜矿晶体属等轴晶系(立方晶系)的氧化物矿物，无解理。主要呈立方体或8面体晶形，或与菱形12面体形成聚形。晶形沿立方体棱的方向生长形成毛发状或交织成毛绒状形态。也包括长条形、闪闪发亮的晶体，称毛赤铜矿。
赤铜矿主要产出于铜矿床氧化带中，常与自然铜、孔雀石、蓝铜矿、硅孔雀石、褐铁矿相伴共生。
首先，作为一种氧化铜矿物，赤铜矿密度大、硬度小，是由铜的硫化物经风化后形成的次生矿物，嵌布粒度细，矿泥含量高，其天然属于难选的铜矿类别;
其次，常规的硫化浮选工艺主要采用硫化钠或硫氢化钠进行硫化作用，但对矿浆PH值的把控要求较高，且稍有不慎，硫化钠等硫化剂容易氧化，失去作用，难以得到理想的指标;
第三，赤铜本身的硫化较困难，上浮速度慢，容易造成铜在尾矿中损失严重;加之现有捕收剂药剂制度的不完善，无选择性吸附大量捕收剂的矿泥高达60%，不仅造成药剂成本消耗极高，而且精矿铜品位也难以提高。
对于赤铜矿来说，常规的捕收剂如丁基黄药难以获得理想的浮选指标，其他药剂又对强化浮选效果难以保证，再加上浮选流程的单一性，在减弱矿泥影响方面困难重重已是不争的事实，该怎么办呢?
1、将矿石磨矿至一定粒级大小，加水调浆至一定质量浓度，可适当添加硫化钠，但需配合戊黄药、松醇油辅以调配，进入浮选机中浮选;
2、加入一定量的硫酸铵，在促进硫化过程的同时，帮助有效分散矿泥，改善整个矿石的浮选;同时。严格控制起泡剂用量，进一步减轻矿泥的负面影响;
3、添加特别研制的LF-11T型结合铜矿螯合活化剂，无捕收性，起活化作用，平均能提高3-7个金属收率。

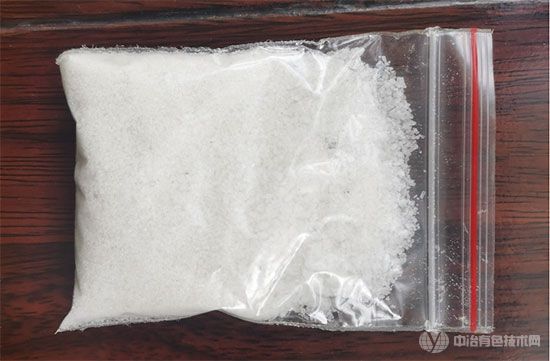

LF-11T型结合铜矿螯合活化剂系异构支链有机胺的同系物经多种表面活性剂反应合成，呈白色结晶颗粒，基本无味;有效活性达65%~80%，不溶于水，溶解度1-2%，属无毒、无腐蚀，有阻燃性，用量在500g—1000g/T，一般在球磨机入口加入部分，搅拌桶加部分，浮选槽加部分;配合LF-30或LF-AT使用效果更佳。
1335
0
分享 0
举报 0
收藏 0
反对 0
点赞 0
中冶有色技术平台
