地质学用的数据采集装置 970

 0

本实用新型公开了一种地质学用的数据采集装置，包括箱体，箱体内腔的左侧固定连接有伺服电机，伺服电机的输出端固定连接有螺纹杆，螺纹杆的右侧与箱体内腔的右侧通过轴承转动连接，螺纹杆外表面的右侧螺纹连接有螺纹套，螺纹套的顶部固定连接有连接板，本实用新型使用时将需要测量的岩石放在箱体的顶部，一端与限位板接触，然后启动伺服电机的控制开关，使伺服电机转动，伺服电机带动螺纹杆转动，螺纹杆通过滑块和滑槽的导向带动螺纹套向左移动，螺纹套带动连接板向左移动，连接板带动支撑杆向左移动，支撑杆带动夹板和指针向左移动，通过夹板和限位板对岩石进行固定，然后通过观察指针的位置，对数据进行采集记录。

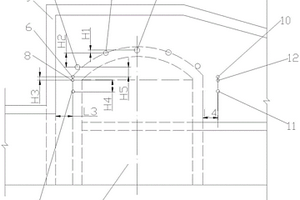

不良地质下临时横通道拱部注浆支护结构 763

 0

本实用新型公开了一种不良地质下临时横通道拱部注浆支护结构，包括均设置在临时横通道上对临时横通道拱部进行支护的拱部支护结构和对临时横通道侧墙进行支护的侧墙支护结构；侧墙结构支护包括对称设置在临时横通道拱部外侧面起拱线上的第一侧墙注浆孔和对称设置在临时横通道侧墙上的第二侧墙注浆孔。本实用新型通过均设置在临时横通道上对临时横通道拱部进行支护的拱部支护结构和对临时横通道侧墙进行支护的侧墙支护结构，对临时横通道的拱部和侧墙进行支护处理，在通过注浆凝固后加强了临时横通道拱部和侧墙的稳定性，规避了安全风险，防止发生临时横通道坍塌现象，为现场施工提供了便利，提高了施工效率。

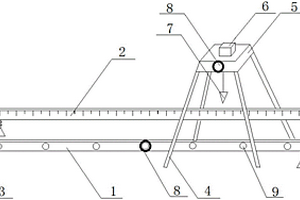

海洋地质浅钻岩心拍照装置 1050

 0

本实用新型涉及海洋地质浅钻岩心拍照装置，属于照相用夹具技术领域。本实用新型解决了现有技术存在的拍照的岩心的照片存在偏差以及精度不高等问题。本实用新型包括放置岩心的岩心槽和给岩心拍照用的相机，相机位于岩心槽上方，还包括轨道和固定台架，轨道放置于岩心槽两侧，固定台架设于轨道和岩心槽的上方，相机固定于固定台架上；岩心槽可以来回移动，可以进行传送拍照；刻度轨标有刻度，可以精确的标定岩心长度；水平轨装有水平气泡仪，可以保证岩心的排放平整；水平气泡仪可以保证相机的固定的平整性；上下水平气泡仪可以保证拍照的等距性，实现了拍出岩心的照片偏差小且精度高的效果。本实用新型可以广泛用于岩心拍照场所。

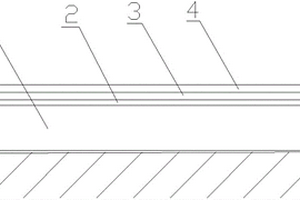

淤泥土质复杂地质预制桩基防腐涂层及方法 720

 0

本发明涉及一种淤泥土质复杂地质预制桩基防腐涂层，包括桩基本体，桩基本体上涂上防腐基层，防腐基层上喷涂上聚脲弹性防腐层，聚脲弹性防腐层上覆盖上聚合物加固砂浆保护层。所述聚脲弹性防腐层的厚度为0.9-2.5mm。在预制桩外表面形成一道柔性防腐层作为桩基的防腐层，待聚脲弹性体固化后在其表面涂以聚合物砂浆作为防腐层的保护层；其隔断淤泥质土地区所含腐蚀性物质对钢筋混凝土桩基的腐蚀，有效地保证了桩基的耐久性。

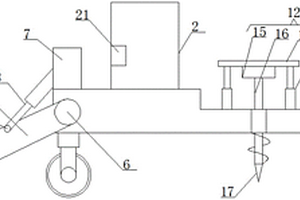

复杂地质条件下成品污水管施工挖填装置 1116

 0

本实用新型公开了一种复杂地质条件下成品污水管施工挖填装置，包括车架和位于所述车架顶端的驾驶室，所述车架的底端设有若干均匀分布的车轮，所述车架的一侧设有挖斗，所述挖斗通过连接支架与所述车架相连接，所述连接支架与所述车架的连接处设有转轴，所述车架靠近所述连接支架的顶端一侧设有伸缩气缸，所述伸缩气缸的输出端设有与所述连接支架相连接的连杆，所述连杆通过滚轴与所述连接支架相连接。有益效果：机械化作业，通过破碎机构将地面打松挖坑，再由挖斗将土壤挖开，将管道布置进挖开的槽中，机械化作业，使搅拌轴可以再横梁上左右移动，便于调整挖坑位置，提高了工作效率。

适用于珊瑚岛礁地质的旋转钢管桩及其使用方法 896

 0

本发明公开了一种适用于珊瑚岛礁地质的旋转钢管桩及其使用方法，涉及海洋工程技术领域，包括圆柱形的桩体，连接顶盖和数组锯齿组。其使用主要包括以下步骤：确定桩体的打入位置；环形钻进破碎，形成环形破碎带；同时：沿桩体外壁向下注入泥浆，使泥浆与碎渣混合，沿桩体内壁在锯齿组处注入压缩空气，使桩体内外形成压力差，混合后的泥浆与碎渣沿桩体内壁上升并排出，在桩体内外壁形成通道；桩体到达目标位置且碎渣清除后，沿通道注入浆液。本发明的有益效果是，最大程度减小对钙质砂地层的扰动，保护钙质砂地层结构稳定性同时创造出注浆通道，辅以注浆技术将钢管桩与钙质砂地层紧密结合，从而增强地层强度和增强地基承载力。

淤泥土质复杂地质预制桩基 863

 0

本实用新型涉及一种淤泥土质复杂地质预制桩基，包括桩基本体，桩基本体上涂上防腐基层，防腐基层上喷涂上聚脲弹性防腐层，聚脲弹性防腐层上覆盖上聚合物加固砂浆保护层。所述聚脲弹性防腐层的厚度为0.9-2.5mm。在预制桩外表面形成一道柔性防腐层作为桩基的防腐层，待聚脲弹性体固化后在其表面涂以聚合物砂浆作为防腐层的保护层；其隔断淤泥质土地区所含腐蚀性物质对钢筋混凝土桩基的腐蚀，有效地保证了桩基的耐久性。

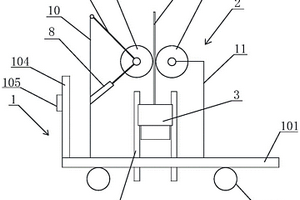

地质勘察用土壤回填孔夯实装置 812

 0

本实用新型公开一种地质勘察用土壤回填孔夯实装置，包括移动车体和设置在移动车体上的重力夯实结构；所述重力夯实结构包括重块，在重块的上方设置有摩擦板，摩擦板竖直设置，摩擦板的底部与重块连接，在摩擦板的上部设置有用于挤压带动摩擦板上移的滚轮组；所述滚轮组包括主动轮和从动轮，主动轮和从动轮分别位于摩擦板的两侧，主动轮和从动轮之间形成用于夹持摩擦板的钳口；主动轮位置固定，主动轮与用于带动其转动的电机传动连接，从动轮的中心与用于调整从动轮位置的气缸的活塞杆连接；所述移动车体包括车体底板，在车体底板上且正对重块的下方位置处设置有通孔。本实用新型可实现自动夯实土壤，极大地节省了人工，省时省力，效率高。

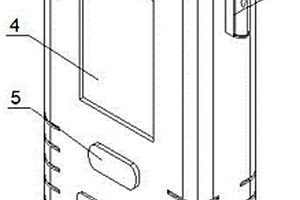

地质勘探用距离测量装置 995

 0

本实用新型公开了一种地质勘探用距离测量装置，其结构包括机体、红外线镜头、测镜、显示屏、按键、夹持装置和水平装置，本设计通过机体后端面设置有夹持装置，在工作人员需要将测距装置进行携带时，工作人员将夹板沿裤带向下滑动，使裤带沿夹板前端面进行滑动，同时夹板向后转动同时带动转动块进行转动，而转动块转动同时带动转动杆转动，使转动杆沿扭簧槽内壁进行转动，同时转动杆转动带动扭簧一端进行转动，使扭簧受力而发生形变从而产生弹力，弹力推动夹板对裤带进行夹持，达到了工作人员更便捷的携带测距装置，避免测距装置意外掉落造成损坏的有益效果。

中风化泥岩地质钻爆埋药结构 764

 0

本实用新型公开了一种中风化泥岩地质钻爆埋药结构，包括基坑内爆破区域、中深孔炮孔、第一填塞段和基坑隔离孔，所述基坑内爆破区域的四周边缘处均开设有基坑隔离孔，所述基坑内爆破区域内开设有中深孔炮孔，所述中深孔炮孔包括第一装药段、第二填塞段和第二装药段。本实用新型采用了爆破破碎、挖掘机开挖相结合的开挖方式，与直接爆破做比较、光面爆破做比较：本实用新型关键点是通过隔离孔将待爆破土体与周边土体隔离，防止爆破振动波影响到周边土体的整体性和稳定性，避免周边土体因爆破振动破坏而要进行土体置换、土体加固等情况的出现，同时通过隔离孔可有效控制基坑开挖尺寸，避免超挖处理或者少挖二次破除。

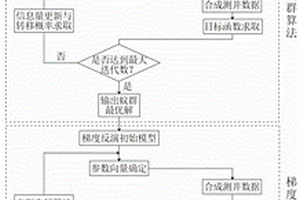

基于蚁群-梯度串联算法的多边界幕式地质导向方法 864

 0

本发明公开了一种基于蚁群‑梯度串联算法的多边界幕式地质导向方法，涉及石油勘探开发技术领域。本发明方法通过构建反演目标函数和反演参数向量矩阵，将蚁群随机放置反演参数向量矩阵中，根据蚁群的路径正演模拟获取仪器响应及其反演目标函数值后，判断蚁群的路径总数是否达到预设的最大迭代次数，若未达到则更新各节点的信息素浓度和转移概率，若已达到则将信息素浓度最大路径所对应的参数向量作为初始模型进行梯度反演，合成随钻方位电磁波测井数据并求取目标函数值后，判断目标函数值是否达到预设的精度值，若未达到则基于高斯牛顿算法更新反演参数继续反演，若已达到则根据反演结果进行地层幕式成像，指导随钻方位电磁波测井仪器的钻进方向。

基于动力地质学的仿真岩心的制备装置及方法 911

 0

本发明涉及一种基于动力地质学的仿真岩心的制备装置及方法。其技术方案是：根据需要称取岩屑，将其充分混合均匀后装入仿真岩心初样压制模具中，通过分层击实法制得仿真岩心初样，仿真岩心初样在地层温度、三维应力状态以及孔隙流体共同作用下进行仿真压制，同时在压制过程中监测岩心的渗透率以及声波波速，通过调整围压和轴压的加载速度，最终压制得到与目标岩心在孔隙度、渗透率等物性参数以及声波速度、应力应变曲线等力学参数全面相似的人造仿真岩心。有益效果是：通过提供与实际地层相近的温压、孔隙流体以及动态加载环境，可以较为真实的模拟天然岩石的压实成岩过程，并模拟地层的温压、孔隙流体环境，并对仿真岩心进行动态加载压制。

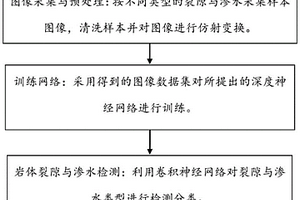

水文地质岩体裂隙及裂隙渗水检测方法及系统 974

 0

本发明属于数字图像分析与处理技术领域，提供了一种水文地质岩体裂隙及裂隙渗水检测方法及系统，将待检测岩体裂隙与裂隙渗水图像进行预处理；将原始图像和预处理后的待检测岩体裂隙与裂隙渗水图像结合训练好的卷积神经网络模型，进行岩体裂隙与裂隙渗水识别，得到裂隙和渗水的类型；其中，所述卷积神经网络模型采用卷积神经网络，所述卷积神经网络结构为双通道结构，双通道之间采用参数共享模式，其中，第一通道提取原始图像的特征向量，第二特征图像提取预处理后图像的特征向量，同时对两个通道提取的特征向量进行约束限定，得到最终的特征向量。可以快速、准确地检测不同类型的岩体裂隙与裂隙渗水。

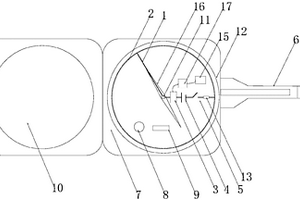

数字式地质罗盘 1154

 0

一种数字式地质罗盘，包括磁针、底盘、刻度盘、模仿针及内部电路，所述内部电路包括滑动变阻器、保护电阻、A/D转换器、数据存储器、译码显示器、电源及开关键。圆环状滑动变阻器镶嵌安装在刻度盘上，滑动变阻器的滑动触头设置在模仿针上，模仿针经按钮扣接在磁针上。内部电路中模仿针针尖接触滑动变阻器，模仿针基部连接A/D转换器，A/D转换器连接数据存储器，数据存储器连接译码显示器，当模仿针转动时，滑动变阻器在电路中对应的电阻值发生变化，电阻随着转动的角度变大而逐渐变大，电流对应减小，电流作为模拟信号通过A/D转换被转换成数字信号，并通过数据存储器存储，然后通过译码显示器译码显示。数字式罗盘可存储数据，连续读取。

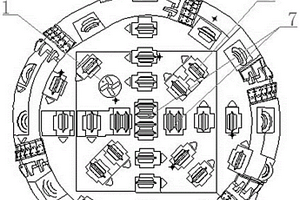

适合复杂硬岩地质的隧道掘进机刀盘 914

 0

一种适合复杂硬岩地质的隧道掘进机刀盘，包括人孔、保径刀、边刀、刮刀、铲刀、正滚刀、中心滚刀以及喷水嘴，在刀盘的中央设有数组中心滚刀，在中心滚刀的外围设有数组正滚刀，在正滚刀的外围设有沿刀盘外周均布的数组保径刀、边刀、刮刀和铲刀；在中心滚刀的外围还设有人孔，在刀盘上的各处设有数个喷水嘴。所述的中心滚刀采用小间距刀具；所述的保径刀采用大小刀互换的刀箱结构；所述的边刀在扩挖时提高其刀轴。本实用新型的优点是：刀盘中心刀刀具可实现小刀间距，提高了中心刀的破岩效率，降低了施工人员劳动强度，加快了施工进度，节约施工成本。

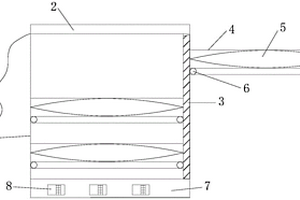

新型地质放大镜 765

 0

本实用新型提供了一种新型地质放大镜，包括镜筒，镜筒顶部设置有擦镜纸盒，镜筒的侧面开口，镜筒内部的一侧设置有竖直放置的转轴，转轴上铰连接有多个放大镜组件，放大镜组件包括镜片固定架和放大镜片，放大镜片固定连接在镜片固定架上，镜片固定架的底部设置有环形LED灯。当观察矿物粒度级别不同或者精度要求不同时，可根据需要选择不同放大倍数的放大镜片，将所选放大镜片从镜筒中旋出，置于待观察矿物上方，实现对野外多种粒级的矿物的精确观察。当野外光线较暗时，可以打开镜片固定架底部的环形LED灯对矿物进行观察，不需要额外的携带照明设备，适用于各种环境，实用性很强。

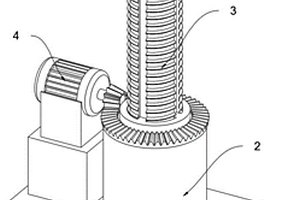

地质工程用具备分层收集功能的泥土取样装置 696

 0

本发明公开了一种地质工程用具备分层收集功能的泥土取样装置，包括：定位底座，其顶部安装有保护组件，保护组件包括安装外壳、定位块和控制旋块，安装外壳固定安装在定位底座的顶部，定位块插接在安装外壳的内部，控制旋块转动连接在定位块的顶部；取样组件，包括取样筒、定位分层杆和定位螺杆，取样筒插接在定位底座的内部，定位分层杆的杆体外部设有螺纹，定位分层杆通过杆体螺纹拧接在取样筒的内部，定位螺杆插接在取样筒的内部；驱动组件，包括驱动电机和驱动齿盘。本发明通过取样组件实现取样筒的转动和下移操作，在取样时无需人工下压即可实现取样筒的自动下移钻入土壤内部进行取样，同时定位分层杆实现了定位钻取深度及分层取样的功能。

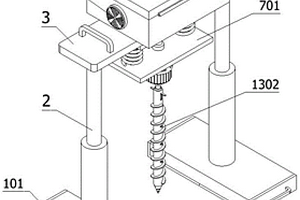

地质勘测大数据采集分析设备 594

 0

本发明提供一种地质勘测大数据采集分析设备，包括支撑装置；所述支撑装置共设有两组，且支撑装置为长方形结构设置；所述电动伸缩杆共设有两个，且两个电动伸缩杆固定安装在支撑装置中支撑板的顶部中心处；所述安装板固定安装在两个电动伸缩杆顶部，且安装板为矩形板状结构设置，并且安装板顶部左右对称固定安装有提手；所述防护装置设在安装板的顶部中心处，且防护装置的保护壳与安装板顶部之间固定连接，本发明两个加固板的设置，在使用时通过把手拉出，能够增强支撑板在地面上的牢固性，使得外壳不易发生歪斜，也保证了钻头能够竖直的钻进土壤中，且不使用时通过把手将两个加固板收起，减少了占用空间，并且便于工作人员周转。

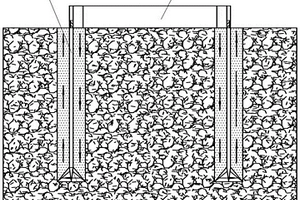

钢管及PVC管复合套管砂地质成孔抗浮锚杆施工工法 1010

 0

本发明公开了一种钢管及PVC管复合套管砂地质成孔抗浮锚杆施工工法，包括下列步骤：（一）锚孔定位编号；（二）常规孔钻机就位、钢套管钻孔；（三）高压吹孔清孔及提升钻头；（四）下PVC套管并拔出钢套管；（五）注浆；（六）下抗浮锚杆。该工法利用钢套管钻孔成孔及吹孔清孔，解决塌孔问题，确保抗浮锚杆顺利成孔；该工法利用PVC套管形成护壁，解决注浆施工过程中塌孔问题，同时对抗浮锚杆起防腐蚀作用。该工法操作便利、施工简单，可以在较短时间内成孔并进行抗浮锚杆施工；该工法可有效解决抗浮锚杆在土层内锚固力的问题；该工法使用常规钻孔机进行成孔且钢套管反复使用，避免增加额外成本。

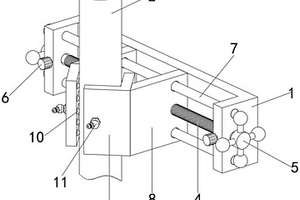

地质勘察用钻井辅助定位装置 1102

 0

本实用新型提供了一种地质勘察用钻井辅助定位装置，包括：底座、钻杆、钻车、左右旋螺纹杆、手轮、顶丝、导杆、滑板、定位箍、滚珠、油嘴；所述底座设在钻杆的底端后侧；所述底座通过螺栓固定在钻车底部的前端；所述底座的内侧水平贯穿有左右旋螺纹杆，且左右旋螺纹杆的端部与底座的侧端通过轴承转动连接；所述左右旋螺纹杆的两端通过螺栓固定有手轮，且手轮设在底座的外侧；所述底座侧部的前端螺纹连接有顶丝，本实用新型通过对上述结构的改进，具有结构合理，摩擦小，不易对钻杆外表面造成磨损，可适应不同直径钻杆的辅助定位，无需额外换装操作，较为方便的优点，从而有效的解决了现有装置中出现的问题和不足。

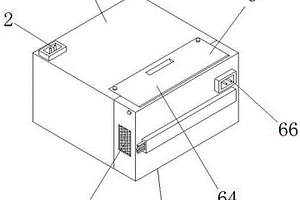

地质工程用能源存储装置 1307

 0

本实用新型公开了一种地质工程用能源存储装置，包括外壳、充电插口、后盖板、蓄电池、分隔板和连接前盖，通过在能源存储装置的外壳前端安装了连接前盖，连接前盖中部安装了监测连接线路，监测连接线路后端设置有蓄电池在线监测设备，蓄电池在线监测设备安装数量与蓄电池一致，蓄电池在线监测设备通过监测连接线和串联连接线与两个相邻的蓄电池进行连接，使蓄电池之间进行串联，且通过蓄电池在线监测设备对串联的线路的电阻和端电压的参数进行监测，进而对蓄电池的性能状态进行监测，便于对损坏的蓄电池进行排查，进而方便对能源存储装置进行检修。

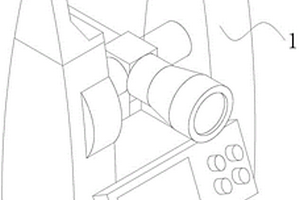

地质勘察用经纬仪 733

 0

本实用新型公开了一种地质勘察用经纬仪，包括设备本体和提把，所述提把设置于设备本体的顶部，所述提把底部的两侧均固定连接有定位块，所述设备本体顶部靠近定位块的一侧开设有与定位块配合使用的定位槽。通过设置固定机构、固定槽、限位槽和控制机构的配合使用，控制柱带动滑块在滑槽内腔滑动的同时，滑块通过限位柱带动调节板转动，调节板通过固定柱带动固定块在活动槽的内腔滑动并挤压弹簧，使用者将提把放在设备本体的顶部，解决了现有经纬仪不便于对提把进行安装，现有的经纬仪提把大多是通过螺栓进行固定的，安装时需要借助安装工具，且提把在安装时的操作空间较小，安装较为麻烦的问题。

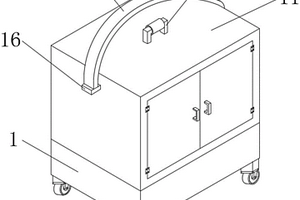

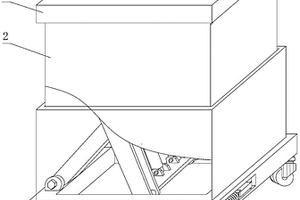

地质勘测用内置稳定基座的升降平台 1148

 0

本实用新型公开了一种地质勘测用内置稳定基座的升降平台，包括升降平台本体和保护壳体，升降平台本体的外壁上设置有保护壳体，放置槽内部设置有稳定座，通过四面外壁均设置有稳定座，能够很好的对设备进行稳定，同时通过缓震弹簧，很好的保护了各个连接处的稳定性，延长使用寿命，活动块、连接孔、固定轴、阻尼轴、伸缩杆与限位块的配合实现了稳定座可折叠收回，减少占用空间，方便设备移动，也解决了稳定座与万向轮高度不易调整，难以同时存在的问题，外保护板、伸缩槽、内保护板、滑槽、固定件和滚轮配合实现伸展收缩的同时，保护壳体可实时调整高度，从而达到全封闭的保护，提高了设备的安全性，降低事故发生的风险，结构优异，使用便捷。

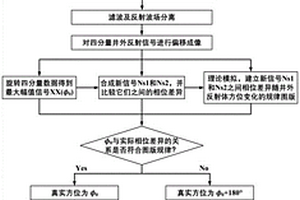

基于正交偶极四分量测量精准探测井外地质构造的声波测井方法及装置 852

 0

本发明公开一种基于正交偶极四分量测量精准探测井外地质构造的声波测井方法及装置，主要包括：利用正交偶极声波测井装置在井中采集四分量数据，从中分离出井外反射信号并对其偏移成像；用四分量反射信号组成φ向发射和接收的合成信号XX，变化φ得到使XX达到最大幅值时的角度φ0；用四分量反射数据合成信号Ns1和Ns2并比较其相位差异；建立Ns1和Ns2之间相位差异随反射体方位变化的规律图版；判断反射体的真实方位并转换到固定坐标系下；对最大幅值信号XX(φ0)进行偏移成像，确定反射体的离井距离。本发明同时利用反射波的幅值和相位信息，有效消除了偶极横波远探测中的方位180°不确定性。此外，本发明具有测井效率高、成像结果准确、稳定性好和适用性强的优点。

智能化地质灾害监测装置 1067

 0

本实用新型公开了一种智能化地质灾害监测装置，其结构包括监测仪主体、天线、按钮、充电接口和辅助固定机构，本实用新型通过在监测仪主体底部设置了辅助固定机构，需要安放监测仪主体时，首先将监测仪主体放入放置槽内，使探针通过通槽穿过放置槽内侧，同时监测仪主体将夹板推进第一凹槽内，进而使第一扭簧受力形变，通过第一扭簧恢复形变的弹力推动夹板对监测仪主体进行夹固，使监测仪主体固定在挡板内侧，通过在夹板表面设置了垫片，提升了夹板对监测仪主体的摩擦力，防止监测仪主体使用时松脱，最后将探针插入土壤内，使支撑座位于地面上，使支撑座通过支撑脚为监测仪主体提供稳固支撑，防止监测仪主体受外力影响导致歪斜进而降低数据精度。

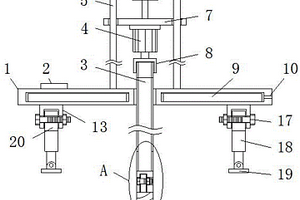

便携式石油地质取样器 1198

 0

本实用新型公开了便携式石油地质取样器，包括支撑板和电机，所述支撑板底部的四周均固定连接有第二卡座，且第二卡座的内表面通过第二紧固螺丝活动连接有第二连接杆，同时，四个第二连接杆的底部固定连接有四个单独控制的电动伸缩杆，所述电机的输出轴固定连接有第一卡座，且第一卡座的内表面卡接有取样杆，所述取样杆左右两侧的下端均开设有取样孔，且取样杆的底部开设有卡槽。本实用新型设置了第一卡座，可方便人们对取样杆进行拆卸，设置了卡杆和卡槽，可方便人们对钻杆进行拆卸，设置了第二卡座、第二紧固螺丝和第二连接杆，可方便人们对电动伸缩杆进行拆卸，从而使本装置可拆分为多个小结构，方便人们携带。

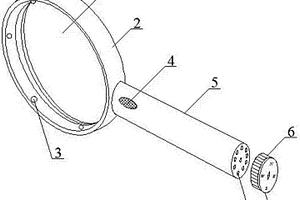

新型多功能地质考察专用放大镜 1011

 0

本实用新型公开了一种新型多功能地质考察专用放大镜，它包含透镜、镜框、灯泡、电源开关、手柄、端盖、指南针、电池、硬度笔和标号区，所述的透镜镶嵌在镜框内部，镜框内部透镜的一侧设有n个灯泡，镜框与手柄连接为一体，手柄前端设有电源开关，手柄的后端设有端盖，端盖的表面设有指南针，手柄内部前端设有电池，手柄内部后端设有10个柱状插槽，每个柱状插槽内部设有一支硬度笔，柱状插槽的外侧设有数字区以便于表示硬度值。该放大镜设有指南针有助于在野外辨别方向；需要增补光线时，只要拇指触动电源开关即可；避免了单独取放硬度，给野外考察带来了极大便利；结构简单、造价低廉、实用性极强，值得大范围推广。

带有折叠结构的地质勘探镐 843

 0

本实用新型公开了一种带有折叠结构的地质勘探镐，包括镐头，镐头上固定设有两组限位装置，限位装置上转动设有手柄，手柄包括转轴、支撑杆和限位杆，转轴转动设在限位装置上，转轴远离限位装置的一端转动卡接设在支撑杆外壁上，限位杆滑动穿过支撑杆上的通孔，限位杆远离限位装置的一端铰接转动杆，转动杆转动卡接设在支撑杆内，转动杆内设有卡槽，卡槽内滑动卡接伸缩装置，使得能够稳定的收缩勘探镐手柄，避免手柄过长不便于操作的情况发生，进而便于使用，能够适用于多种情况，另外通过手柄和限位装置的配合，使得调节手柄与镐头的夹角，也能够实现折叠，减少了存放时占用的空间便于携带。

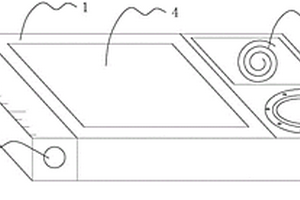

用于野外地质考察的多功能装置 1002

 0

本发明公开了一种用于野外地质考察的多功能装置，具有壳体，所述壳体的左侧上表面设置有带刻度值的标尺，标尺下方的壳体内设置有置笔孔，所述置笔孔的开口端在壳体的前侧壁。所述壳体的顶部外侧设置有无釉白色瓷板，无釉白色瓷板位于标尺的右侧。所述无釉白色瓷板右侧前端的壳体上，设置有放大镜安装位，放大镜安装位内配置有放大镜。放大镜后侧的壳体内设置有卷尺，卷尺的尺钩位于壳体的右端外侧，且与尺带相连。本发明应用于野外实地工作，可以方便地进行测量、观察等工作，减少查找工具的时间，同时方便携带，不易丢失，实用性强，可以提高工作效率。

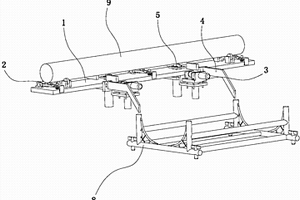

地质勘探钻杆直线度校验机构 1011

 0

本发明涉及一种地质勘探钻杆直线度校验机构，包括机架板，所述机架板的上表面对称安装有多个触点感应装置、支撑装置及放料装置，机架板的前侧固连有导料板、移料装置及储存架；所述触点感应装置间隔均匀分布于机架板上，支撑装置及放料装置分别对称分居于机架板长度方向的上表面两端，放料装置位于两支撑装置之间。本发明的结构相对简单，通过多点检测方式对钻杆进行直线度检测，其具有准确度高、检测可靠的特点；钻杆无需人工操作；设置调节杆结构，便于调节储存架的高度，方便叉车操作，较小劳动强度。
