研究背景
耐高温合金是航空航天、能源转换和高温动力系统等领域中关键的结构材料。传统的
镍基单晶高温合金虽然在强度和蠕变阻力方面表现优异，但在进一步提高工作温度、抗氧化能力以及燃烧环境适应性方面存在明显局限。
因此，开发具有更高耐温性、优异抗氧化性能以及室温延展性的耐高温材料成为材料科学和高温工程领域的重要挑战。尤其是基于Mo和Cr的耐高温元素合金，尽管在强度和蠕变阻力上优于镍基合金，但Mo在高温下易发生灾难性氧化，Cr则可能出现氧化层剥落和氮化，且以往提升抗氧化性的策略常伴随室温延展性的显著下降，这些问题严重限制了其在高温能源系统中的应用。研究成果
针对这一挑战，德国波鸿鲁尔大学Frauke Hinrichs，Alexander Kauffmann等人合作在“Nature”期刊上发表了题为“A ductile chromium–molybdenum alloy resistant to high-temperature oxidation”的最新论文。该团队在耐高温元素基合金研究中取得了新进展。设计并制备了一种单相Cr-36.1Mo-3Si(原子百分比)固溶体合金，实现了同时兼顾高温抗氧化性和室温延展性的突破。通过在固溶体中加入3at.% Si，避免了脆性硅化物的形成，同时促进了Cr2O3氧化层与Si氧化物界面的稳定结合，从而显著提高了材料在高达1,100°C的高温下对灾难性氧化、氮化及氧化层剥落的抵抗能力。
此外，该合金在室温下保持了良好的压缩延展性，使其具备实际工程应用所需的损伤容忍性。通过电弧熔炼技术成功制备的该材料，不仅验证了固溶Si对高温钝化效果的关键作用，也为开发新型耐高温单相元素基合金提供了可行路径和实验依据。
图文解读
1.实验首次合成了单相Cr-36.1Mo-3Si(原子百分比)固溶体，得到了在室温下具有良好压缩延展性，同时在高温下(至少1,100°C)具备抗氧化、抗氮化和抗氧化层剥落能力的耐高温元素基合金。
2.实验通过电弧熔炼控制Cr/Mo比例为1.7，并将3 at.% Si保持在固溶状态以避免硅化物形成，得到了既能在燃烧环境下保持连续Cr2O3保护层，又能维持室温延展性的合金结构。
3.实验通过对比合成无Si的Cr-37.2Mo合金，揭示了Si在形成氧化层界面和提升钝化能力中的关键作用，为调控耐高温氧化性能提供了实验依据。
4.实验通过系统分析发现，以往提升Mo和Cr基合金氧化抗性的尝试通常伴随室温延展性丧失，而本文合金成功在兼顾抗氧化性和室温韧性的基础上，实现了材料性能的平衡，为高温能源转换系统的合金设计提供了新策略。
5.实验结果表明，该单相Cr-Mo-Si固溶体在高温结构材料中表现出潜在的应用前景，可用于替代镍基超高温合金，提升燃烧发动机及涡轮系统的能量效率和耐久性。

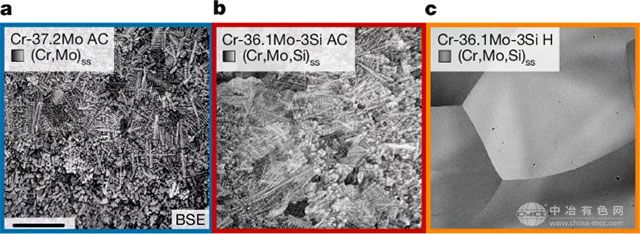

图1.难熔合金的显微组织
图2.材料性能的宏观评价

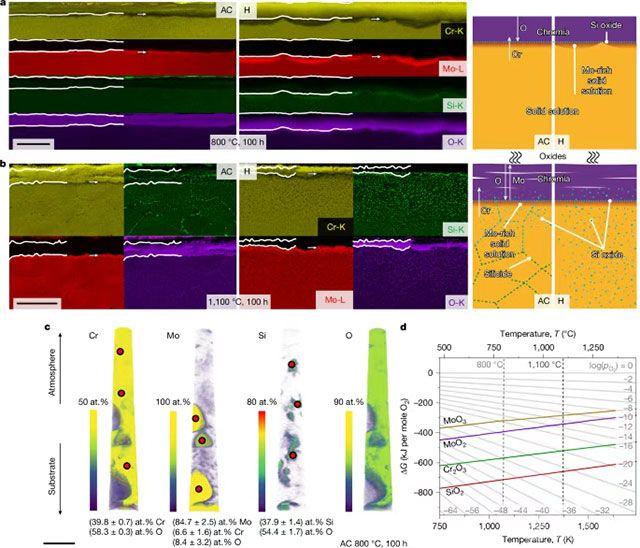

图3.Cr-36.1Mo-3Si经100 h循环氧化后，氧化层的微观形貌

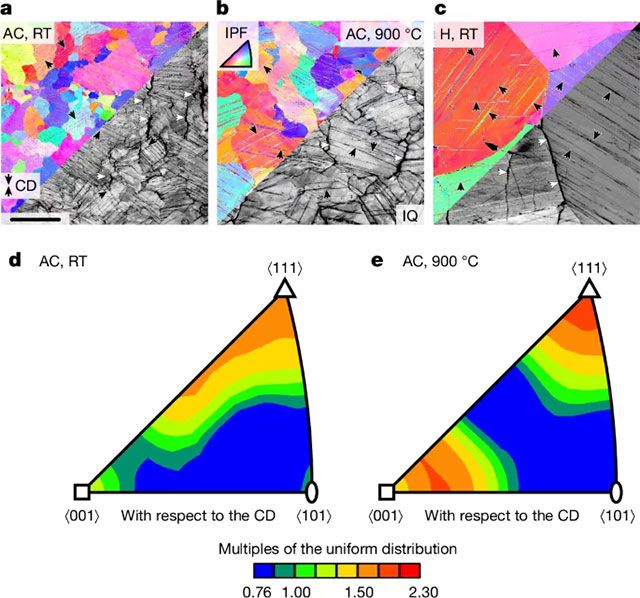

图4.Cr-36.1Mo-3Si AC和H在压缩至约6%塑性应变时，力学测试引起的显微组织变化结论展望
本文的研究揭示了在高温能源转换材料领域，单相Cr–Mo–Si固溶体能够实现性能平衡的关键途径。实验首次通过精确控制Cr/Mo比例及Si固溶含量，合成出既具备高温下抗氧化、抗氮化和抗氧化层剥落能力，又能在室温下保持足够延展性的耐高温元素基合金。这表明，通过调控固溶体成分和微观结构，可在传统镍基超高温合金无法兼顾的氧化抗性与延展性之间实现突破。
同时，研究揭示了Si在形成连续氧化层和提升钝化能力中的核心作用，为高温氧化保护机制提供了新的实验依据。微观分析进一步表明，晶粒尺寸、孪晶行为及晶界偏析对材料的力学性能和断裂行为具有决定性影响，提示通过热机械处理和晶粒调控可进一步优化性能。总体而言，本研究为开发适用于燃烧发动机和涡轮系统的高温结构材料提供了新的设计策略和材料选择思路，为提升高温能源转换效率与器件耐久性开辟了新的路径。
免责声明：本文内容来源自“纳米人”，如需转载请联系我们。如涉及作品内容、版权和其它问题，请来电或致函告之，我们将及时给予处理!
247
0
我感兴趣
山东 - 烟台
2025年10月23日 ~ 25日
