近日，长沙巨杉智能科技有限公司正式入驻“中冶有色技术网”！

为增进企业之间联系，便于企业发布产品信息以及装备典型应用案例，“中冶有色技术网”正式开通产品及技术专栏，内容包括产品、用途、原理、技术参数、性能指标、设备平面图或示意图、规格型号、功能特点、实施案例等，给广大用户提供项目合作以及选型方面的技术参考。

长沙巨杉智能科技有限公司核心团队拥有10+年人工智能、物联网、仪器仪表、地质地球物理等行业经验，主要从事地质地球物理行业仪器仪表及软件的研发、生产与服务，以及地质勘探服务。公司依托与中南大学、中国矿业大学和中船重工等单位的产学研合作，将地质地球物理、人工智能和物联网领域相关技术及成果进行了融合、创新和产业化，成功研制出基于无线物联网的MT/AMT/CSAMT/CSEM接收机（GSEM系列）、扩频激电接收机（GS2IP系列）、岩矿石标本频谱激电测试仪（GSZA系列）、通用大、中、小功率电法电磁法勘探发送机（GSTX系列）等多种高端仪器装备；研发成功可抗强电磁干扰的大地电磁阻抗计算软件GSEM-PROS。通过精密测量、大功率发送和抗强电磁干扰，拥有可控源电磁勘探深度＞7000m、精密激电勘探深度＞4000米、可区分矿与非矿激电异常等核心技术。

产品展示

岩石物理仪器

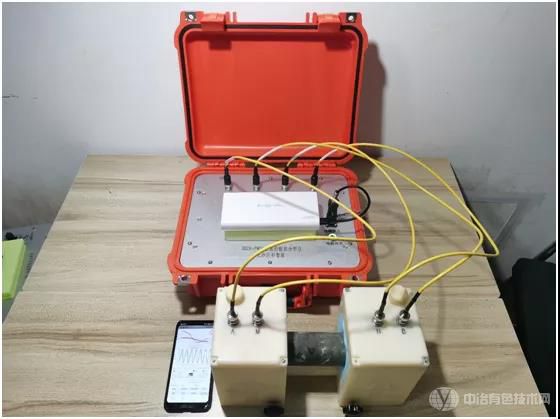

（岩矿石标本全波形智能阻抗分析仪GSZA-FW01）

基于精密测量、物联网、大数据和智能手机APP测控等先进技术实现样品（岩矿石、树木、砂土等）复阻抗（频谱激电响应）精密测量，为电法和电磁法勘探方法提供理论依据（岩石物理依据）。岩矿石标本全波形阻抗分析仪可以精密测量10-3–1000 Hz频率范围内岩石和矿石导电过程中的频散现象，是实现矿与非矿激电异常区分、油气资源IPR识别、地下水勘探中淡水和咸水识别的必要手段，更是发展电法和电磁法勘探（包括时间域和频率域电磁法，井中、井间、井地、地空和航空电磁法）新方法、新技术和新仪器的必要工具。

应用范围

岩矿石标本全波形阻抗分析仪，可以用在很多方面。包括煤矿自燃机理研究、垃圾填埋场污染评价、油气勘探、地热勘探、矿产勘探、滑坡监测、地下水勘探、活火山监测、树木病害评价、激电机理研究等。

技术指标

◆恒压测量模式：1 mV、10 mV、100 mV、1 V、10 V供电电压可控

◆恒流测量模式：1μA，10μA，100μA，1 mA，10 mA供电电流可控

◆输入阻抗：1012 W

◆取样电阻：1000 W

◆测量频率范围：0.001 Hz–1000 Hz自动扫频

◆阻抗相位测量精度：0.1 mrad

◆阻抗相位测量范围：-π~π

◆阻抗振幅测量精度：1%

◆阻抗振幅测量范围：10^-3Ω~10⁹Ω

◆记录数据：供电电流波形、测量电压波形、阻抗（相位+振幅）、样本/露头照片、测量参数、样本参数、GPS坐标

◆最大样品尺寸：85´85´500 mm

◆工作温度：-40°-60°

◆组网能力：蓝牙+WiFi

◆仪器成套性：主机1台（含20000 mAh电池一块及相应接插件一套）、安卓智能手机1台（含测控APP）、样本架1套、电极盒用3同轴屏蔽电缆4根、标定与非标准电极盒用3同轴屏蔽电缆4根

电法仪器

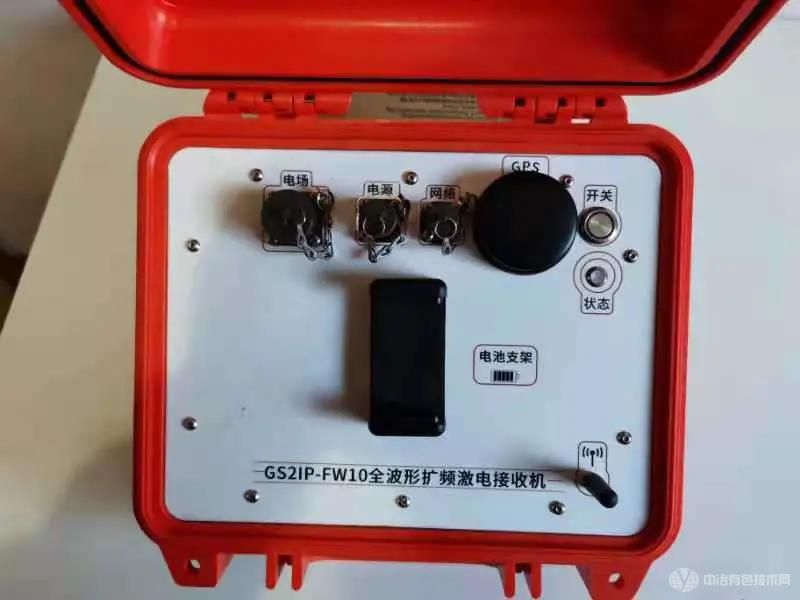

（GS2IP-FW10全波形扩频激电接收机）

基于扩频通信原理研制，抗干扰能力极强，强干扰区10A供电电流最大探测深度可达1000米。可用于区分矿与非矿激电异常，为铜、铅、锌、钼、金、锑、锡、铬等金属矿产找矿突破提供支撑。支持1200通道并行采集的全波形陈列式扩频激电接收系统和最大发送功率200 kw的扩频波发送系统，满足6-8km深度油气勘探需要。

应用范围

◆可在铬铁矿、斑岩型铜钼矿、VMS硫化物、造山型金矿等矿床找矿突破中发挥关键作用；也可以用于滑坡、岩溶、地下水、油气等精细勘探。

◆铬铁矿精细勘探（扫面、2D/3D）

◆地热勘探（发现热液活动有关构造和蚀变）

◆贵金属勘探（金、银、铂金等，可以区分矿与非矿激电异常）

◆有色金属矿产勘探（铜、铅、锌等，可以区分矿与非矿激电异常）

◆地下水勘探

◆岩溶、管线、渗流、渗漏等勘探（扫面、2D/3D）

◆滑坡体勘探

◆油气勘探

◆火山、地热、地震、微生物活动、岛礁演化等基础研究

◆永久冻土层演化、地下水位变迁、垃圾填埋场监测、地下水水质演化等基础研究

技术指标扩频激电接收机

◆通道数：6

◆本底噪音：6 nV/sqrt(Hz)

◆采样频率：64-2048Hz智能控制

◆ADC：32位输出

◆放大倍数：1~64

◆GPS同步精度：30 ns

◆ADC: 32/24位（32位输出，19-24位有效）

◆总动态范围：166 dB

◆功耗：<2.0 W (不包括磁棒)

◆重量：2.8 Kg(含电池)

◆尺寸：27cm x 24.6cm x 12.4 cm

◆供电：通过充电宝供电，可随时更换

◆控制：支持无线/有线控制，最大无线控制距离1.6 km

◆组网：无线最大组网数量为65536台采集站，有线最大组网数量为255台采集站

◆工作温度：-40 °C~60 °C

扩频激电发送机

(最大发送电流电压可以根据客户需要快速定制)

◆最大发送电压：1000V，2000V,3000V,4000V可选

◆最大发送电流：3-15 A,或10-50 A可选

◆发送机电源模块可串并：支持多个1000V/3A、或多个1000V/10A串联、并联、或串-并组合，满足各种接地条件下大功率输出，以及多种供电电压和供电电流需要

◆发送频率：1/1024–1024 Hz可控

◆同步：GPS或GPS+芯片级原子钟

◆网络：支持ZigBee无线组网和远程测控

◆电流信号输出：根据最大供电电流由霍尔传感器输出不同灵敏度的电流取样信号

◆命名规则：GSTX-N3000-50

◆巨杉发送机发送电压发送电流

◆备注：发送电压指最大发送电压，发送电流指最大发送电流

电磁法仪器

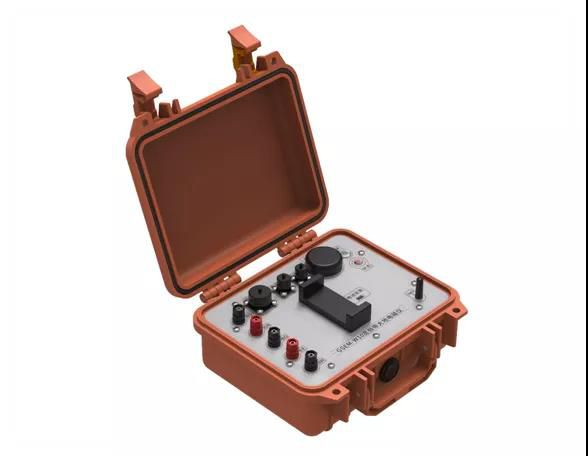

（物联网宽频带大地电磁仪GSEM-A10）

物联网宽频带大地电磁仪GSEM-W10集音频大地电磁（AMT）及大地电磁（MT或LMT）于一体，具有轻便、低功耗、低噪音、高勘探效率等优点。尤其是支持数百台物联网宽频带大地电磁仪组网观测，可极大提高勘探精度和勘探效率，降低勘探成本。AMT模式最佳勘探深度约1000米，MT模式最大勘探深度可达150 km，可同时兼顾勘探深度和勘探精度，降低用户成本。

GSEM-W10采用了一系列新技术，具有如下优点

◆基于可替换、卡位在仪器面板上的手机充电宝作为电源，仪器轻便，不需要携带笨重的汽车电瓶。仪器主机（包括充电宝）总重量约3kg，容易携带；

◆仪器开机后可以全自动智能采集，仪器操作人员只要解决电极和磁棒连接问题就可以自动采集到高质量数据

◆仪器采集数据过程中不需要人员参与和干预，仪器操作人员在仪器采集数据的同时可以到下一个测点布极，提高工作效率

◆全部频带同时高密度采集，便于采集到强信号和提高抗干扰能力

◆同时保证低功耗和低噪音，方便微弱电磁信号的长时间采集

◆支持WiFi和ZigBee（ZigBee在可视条件下通讯距离超过1 Km）远程测控，仪器操作人员可以远距离（50 m–1000 km）无线控制数据采集、了解数据采集进展和状态、以及观察时间序列波形，避免了操作员在仪器附件走动带来的干扰，降低了仪器操作员的负担

◆可测量垂直磁场，对于高阻构造勘探具有高灵敏度

◆可升级到两个AMT测点同时测量，提高勘探效率（需更换面板和接插件）

◆基于专用的AMT/MT阻抗快速估计算法，可识别包括近场干扰在内的各种强干扰

应用范围

◆岩溶、采空区、滑坡等地质体勘察；

◆公路、铁路、机场路基和隧道施工隐患勘察；

◆活断层、城市地质、区域地质等调查；

◆有色金属、贵金属和黑色金属等矿产资源勘探；

◆地热和地下水资源勘探；

◆油气资源勘探

技术指标

◆通道数：5(Ex、Ey、Hx、Hy、Hz),单点AMT/MT测量，或6（Ex1、Ex2、Ey、Hx、Hy、Hz），同时实现2个AMT/MT测点EMAP测量

◆MT带宽：10-4 Hz~320 Hz

◆AMT带宽：0.1 Hz~104 Hz

◆增益：0.1、1、3、9可选

◆GPS同步精度：30 nS

◆ADC:32/24位

◆动态范围：160 dB

◆功耗：<2.5 W(不包括磁棒)

◆重量：2.9 Kg(含电池)

◆尺寸：27cm x 24.6cm x 12.4 cm

◆通用充电宝供电，可随时更换

◆支持无线控制，最大控制距离1.6 km

◆支持无线自组网，最大组网数量为65536

◆工作温度：-40°C~60°C

◆仪器成套性（标配）：主机1台（含20000 mAh电池一块及相应接插件一套）、磁棒（中船重工722所研制）3根及相关电缆1套、不极化电极（中国矿业大学研制）5个，GSEM-PROS MT/AMT阻抗计算软件一套

配件

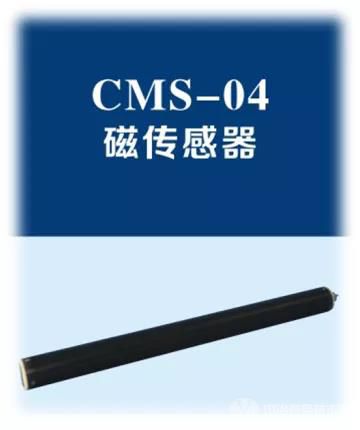

高频磁传感器CMS-04

高频磁传感器CMS-04合作单位：中船重工722所

高频磁传感器CMS-04技术参数

频率范围：0.1 Hz~20 kHz

输出灵敏度：0.001 V/(nT xHz)>20 Hz

噪声水平：5x10-3 nT/ 1 Hz

2.0x10-4 nT/10 Hz

5x10-6 nT/10 kHz

重量：3.0 kg

尺寸：长760 mm，直径63 mm

功耗：500 mW

工作温度：-35°C~70°C

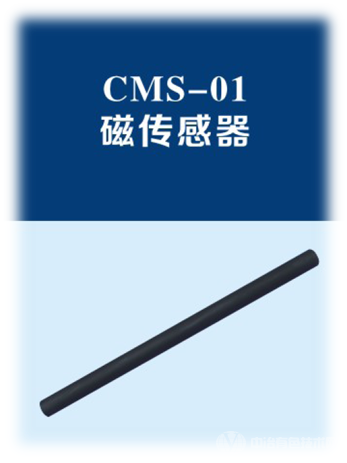

宽频带磁传感器CMS-01

宽频带磁传感器CMS-01合作单位：中船重工722所

宽频带磁传感器CMS-01技术参数

频率范围：0.0001 Hz~10 kHz

输出灵敏度：0.2 V/(nT xHz)>4 Hz

噪声水平：1.0x10-2 nT/ 0.01 Hz

1.0x10-4 nT/ 1Hz

1.5x10-6 nT/ 1 kHz

重量：8.5 kg

尺寸：长1250 mm，直径75 mm

功耗：800 mW

工作温度：-35°C~70°C

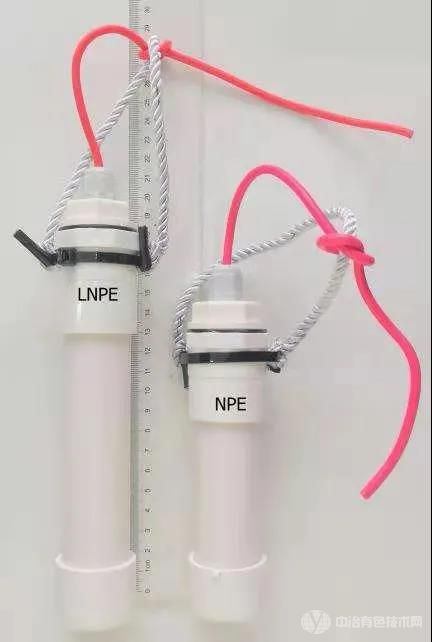

标配固体不极化电极固体不极化电极NPE或LNPE

标配固体不极化电极固体不极化电极NPE或LNPE 合作单位：中国矿业大学（北京）

1.NPE不极化电极

极差：<0.2 mV，24 h极差变化小于0.1 mV

单个电极内阻：50Ω

噪声水平：0.1(mV/km)/ 0.01 Hz

重量：0.25 kg

尺寸：直径30 mm，高度160 mm

防水性能：可完全深埋，防止温度变化和阳光照射影响电极稳定

适用范围：AMT/CSAMT/IP/SP等对地电场的短期观测

2.LNPE不极化电极

极差：<0.2 mV，24 h极差变化小于0.1 mV，一个月极差变化小于0.2 mV

单个电极内阻：100Ω

噪声水平：0.1(mV/km)/ 10-2 Hz

0.2(mV/km)/ 10-4 Hz

0.5(mV/km)/ 10-5 Hz

重量：0.31 kg

尺寸：直径30 mm，高度210 mm

适用范围：MT/LMT等对地电场的长期观测

软件

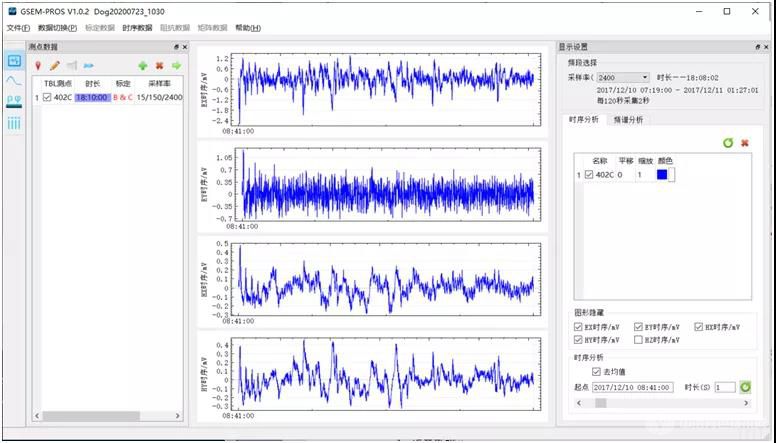

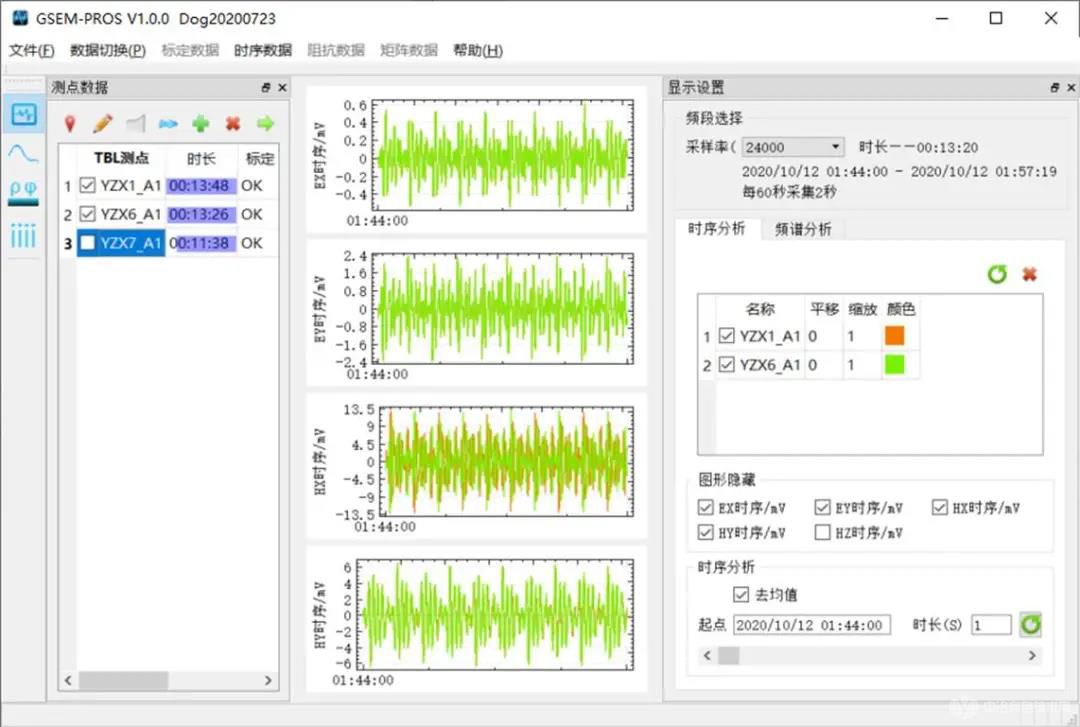

（大地电磁估算软件GSEM-PROS）

电磁数据（AMT/MT）处理软件GSEM-PROS是一款用于处理天然场电磁信号时间序列的预处理软件，可以对采集的原始电磁时序数据进行编辑、分析及视电阻率计算，支持的数据格式包括GSEM仪器格式、ADU-07/08仪器格式及V5/V8仪器格式。软件基于人工智能和大数据等先进技术，可以自动识别和压制强电磁干扰，自动编辑和叠加大地电磁阻抗估计结果。软件支持多CPU核多线程并行计算，计算时间仅为同类软件的5~10%。在98%情况下输出比专家编辑更准确的大地电磁视电阻率和相位估计结果。还支持检查点误差计算、一致性误差计算、班报输出、测点分布成图等功能，用GSEM-PROS可以实现竞争对手多个商业软件组合才能实现的功能，并且性能更强，效果更佳，可极大提高工作效率、降低人力成本、提升大地电磁（AMT/MT）的勘探精度和分辨率。

功能介绍

视电阻率计算

频谱及相关性分析

◆检查点误差计算

◆一致性误差计算

◆数据质量统计

◆采集参数编辑

◆测点分布查看

◆曲线册打印

仪器及磁棒响应分析

矩阵数据分析
