热搜：
雾化法铜粉工艺及其性能研究.pdf - 朱协彬
下载：126 浏览：3626
高熵合金在极端条件和环境下的应用开发.pdf - 张勇
下载：101 浏览：3533
二氧化碳捕集剂开发及应用研究.pdf - 张念椿
下载：109 浏览：3434
双碳背景下CCUS技术管输环节研究进展及热点问题.pdf - 喻健良
下载：66 浏览：1673
氢化锆慢化材料表面阻氢涂层制备技术.pdf - 杨傲
下载：42 浏览：1619
大比例生物质掺烧煤粉的CO2和NOx 协同控制技术.pdf - 严祯荣
下载：60 浏览：1511
悬浮焙烧预还原电炉熔炼技术在赤泥中的高效应用.pdf - 王儒
下载：87 浏览：1887
基于R290的氢燃料电池汽车整车热管理.pdf - 熊树生
下载：53 浏览：1637
废动力电池安全带电破碎关键技术及装备.pdf - 何佰玫
下载：100 浏览：3280
退役动力电池短流程资源化回收关键技术.pdf - 时鹏辉
下载：148 浏览：25179
微波加热煅烧α-氧化铝工业化生产及应用.pdf - 孙志昂
下载：60 浏览：1608
氢燃料电池在航空器中的创新应用及技术挑战.pdf - 宋珂
下载：55 浏览：1507
显微组织与织构对C10200铜板带拉深性能的影响.pdf - 秦镜
下载：40 浏览：1527
钽动态塑性变形过程中的组织演变 与孪生行为研究.pdf - 刘施峰
下载：55 浏览：1443
仿贝壳结构(TiC+Ti5Si3)/Ti复合材料的力学行为及强韧化机制.pdf - 霍望图
下载：42 浏览：1450
AlFeNiCoCr高熵合金颗粒增强7075Al基复合材料的显微组织与性能研究.pdf - 贺毅强
下载：61 浏览：1497
工业硅吹氧和造渣精炼过程的从头算分子动力学模拟.pdf - 韩林君
下载：47 浏览：1449
富锂锰基前驱体材料界面调控及产业化应用研究.pdf - 高超
下载：79 浏览：1674
化学吸收碳捕集和利用技术.pdf - 方梦祥
下载：106 浏览：3436
金属箔材力学性能的尺寸效应.pdf - 陈畅
下载：55 浏览：1478
自动清洗防垢式高产节能MVR蒸发器.pdf - 俞秀民
下载：49 浏览：1509
中国精细氧化铝现状与发展方向.pdf - 王建立
下载：78 浏览：1617
选矿球磨机配套智能装备的研发和应用.pdf - 毛道枝
下载：71 浏览：1634
消泡剂助力工业生产.pdf - 门全
下载：49 浏览：1652
污酸处理的实践与思考—— 从达标到资源化利用.pdf - 杜冬云
下载：75 浏览：1691
硫代硫酸盐法绿色提金研究进展.pdf - 徐斌
下载：71 浏览：1634
自动化检测技术在智能工厂建设中的发展与应用探索.pdf - 彭征尧
下载：68 浏览：1639
塑料管道在湿法冶金过程中的应用研究.pdf - 薛羽辛
下载：53 浏览：1773
高硫、高铁铝土矿加工性能提升.pdf - 陈朝轶
下载：59 浏览：1594
拜耳法铝酸钠溶液多杂质共析排除探索.pdf - 刘保伟
下载：52 浏览：1803
CO2资源化可行性途径分析.pdf - 李登新
下载：69 浏览：1590
高效节能气态膜过程用于同时含有重金属和氨氮的废水达标处理的大型工业化应用案例介绍.pdf - 秦英杰
下载：52 浏览：1485
下载文档(55)
收藏文档(1)
举报

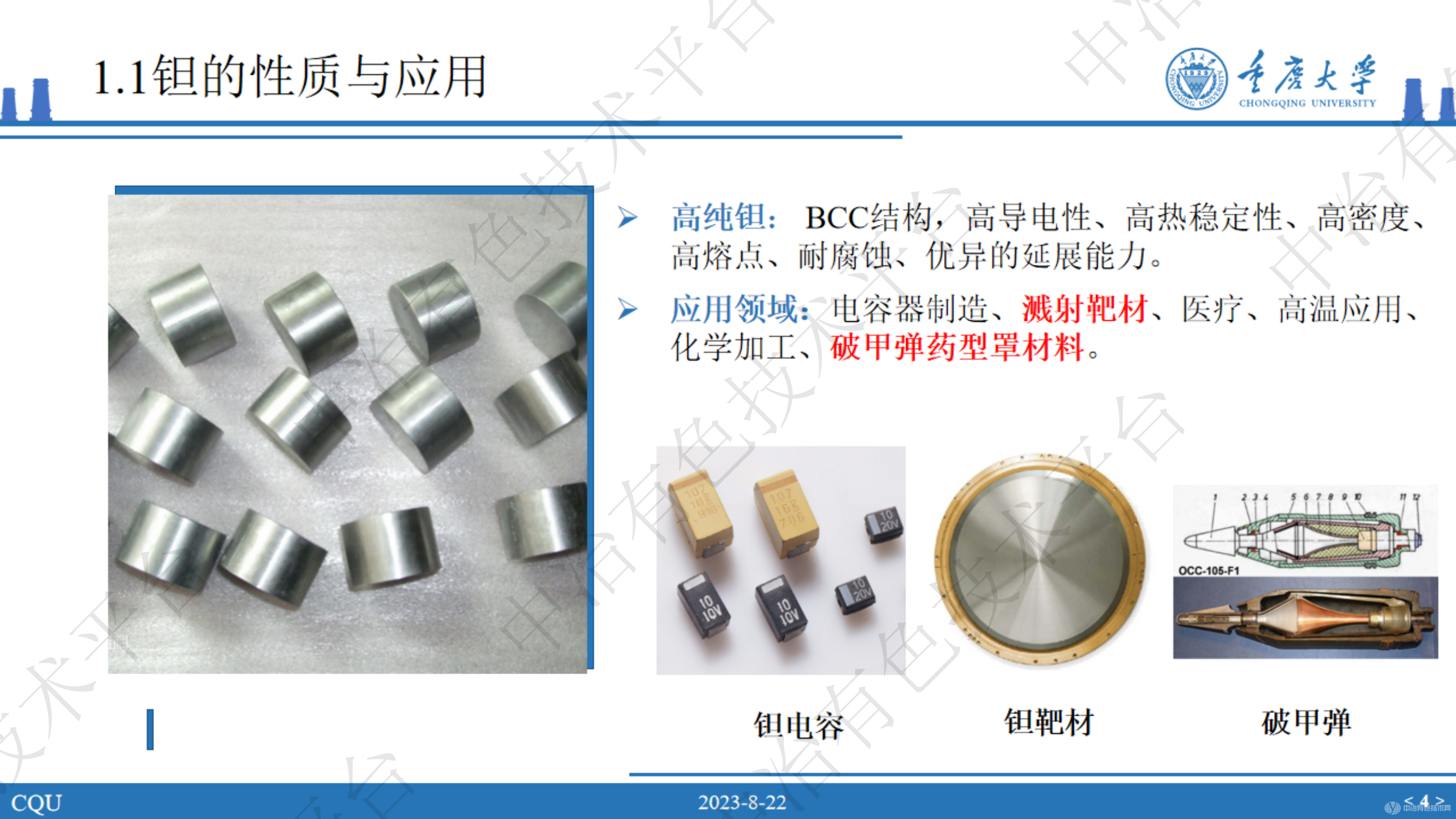

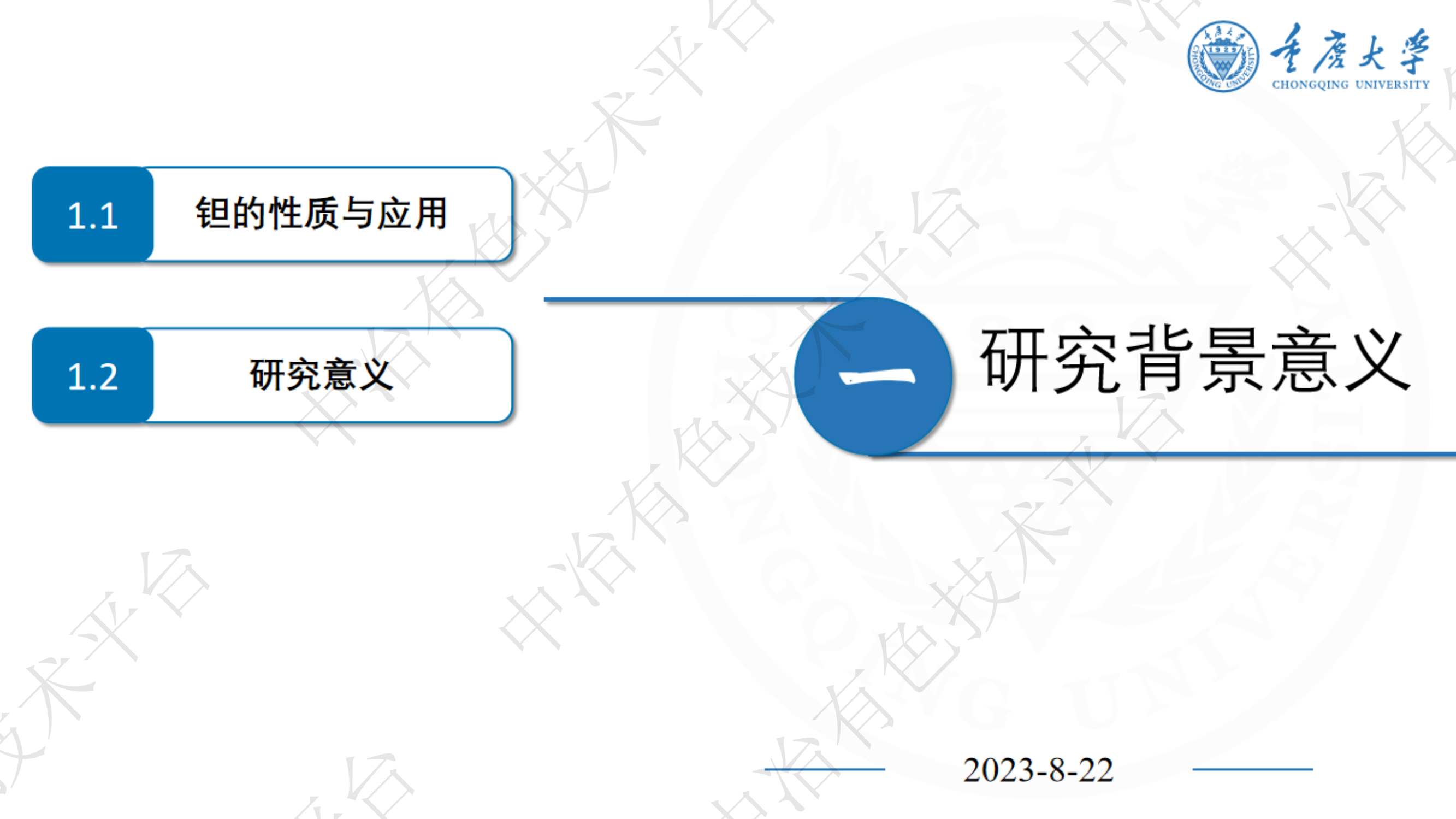

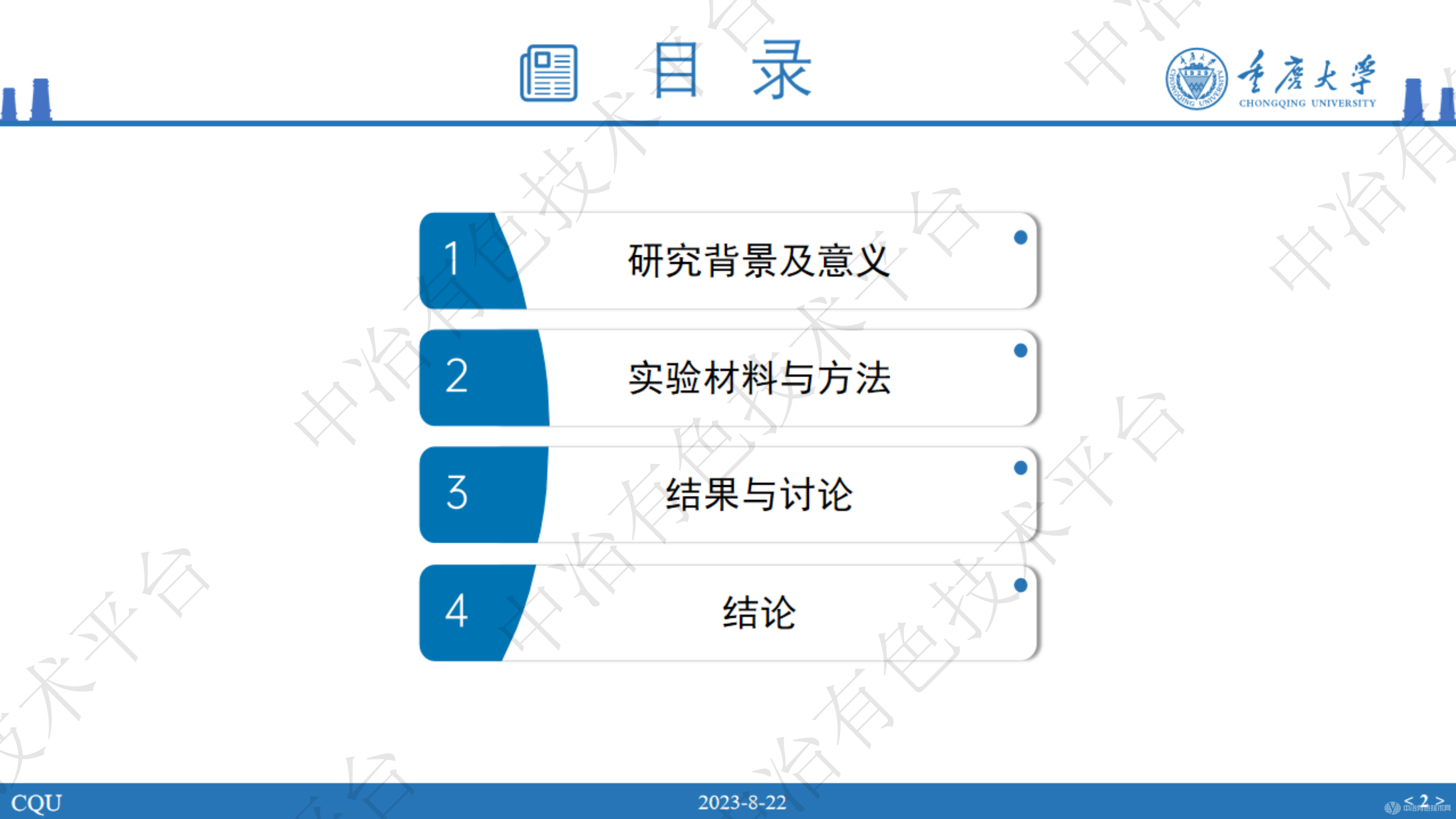

Ta在DPD加载时会表现与常规变形不同的变形机制，在5%的变形量下已经出现了一些{112}<111>型孪晶。应变速率增大会显著提高材料的孪生敏感性；由于不同取向的晶粒可能激活的滑移系数量是不同的，因此孪晶的形核存在显著的取向相关性，即{110}晶粒最容易出现孪晶，{100}和{111}晶粒孪生的可能性要低的多；随着温度的降低，孪生的阈值应力减小，进而导致在LN温度下较多的孪晶数量。随着变形温度的升高，晶界处的位错密度减小，因 展开更多+
Ta在DPD加载时会表现与常规变形不同的变形机制，在5%的变形量下已经出现了一些{112}<111>型孪晶。应变速率增大会显著提高材料的孪生敏感性；由于不同取向的晶粒可能激活的滑移系数量是不同的，因此孪晶的形核存在显著的取向相关性，即{110}晶粒最容易出现孪晶，{100}和{111}晶粒孪生的可能性要低的多；随着温度的降低，孪生的阈值应力减小，进而导致在LN温度下较多的孪晶数量。随着变形温度的升高，晶界处的位错密度减小，因此降低了孪晶的形核的几率；在DPD条件下，Ta中的孪晶变体选择不完全遵循施密特定律，也受到应变协调效应的影响 收起+
换一批
对“2023中国有色金属智库湘江论坛”的评论 （0条）
