热搜：
通过氧添加提高TiZr基非晶合金复合材料的强度和塑性.pdf - 赵子彦
下载：22 浏览：1488
铝钢电磁脉冲焊接接头焊缝成形机理研究.pdf - 张玉虎
下载：15 浏览：1400
石墨烯增强金属基复合材料.pdf - 张于胜
下载：26 浏览：1497
石墨烯改性锌铝基冷喷涂涂层的设计、制备与防护性能研究.pdf - 张留艳
下载：19 浏览：1432
中国先进研究堆中子无损检测平台及其在材料表征中的应用介绍.pdf - 李眉娟
下载：16 浏览：1460
电磁感应加热异温轧制制备钛铝复合板的工艺研究.pdf - 和志斌
下载：25 浏览：1475
二维层状碳基锂硫电池正极及隔膜材料的理论研究.pdf - 何成
下载：15 浏览：1628
Ta对IN617B镍基高温合金组织稳定性及性能的影响.pdf - 高双
下载：19 浏览：1659
截齿钎焊材料及钎焊技术研究.pdf - 董博文
下载：12 浏览：1389
退火温度对5052AZ31B爆炸复合板组织与性能的影响.pdf - 丁旭
下载：16 浏览：1450
Mg-Sn-YAl轧制复合工艺及组织性能研究.pdf - 蔡志辉
下载：27 浏览：1515
TIG熔覆高硬度钛基复合涂层组织演变与磨损机制.pdf - 安琦
下载：23 浏览：1601
镁合金树脂砂型铸造过程的型内氧化行为研究.pdf - 赵信毅
下载：13 浏览：1650
下载文档(25)
收藏文档(0)
举报

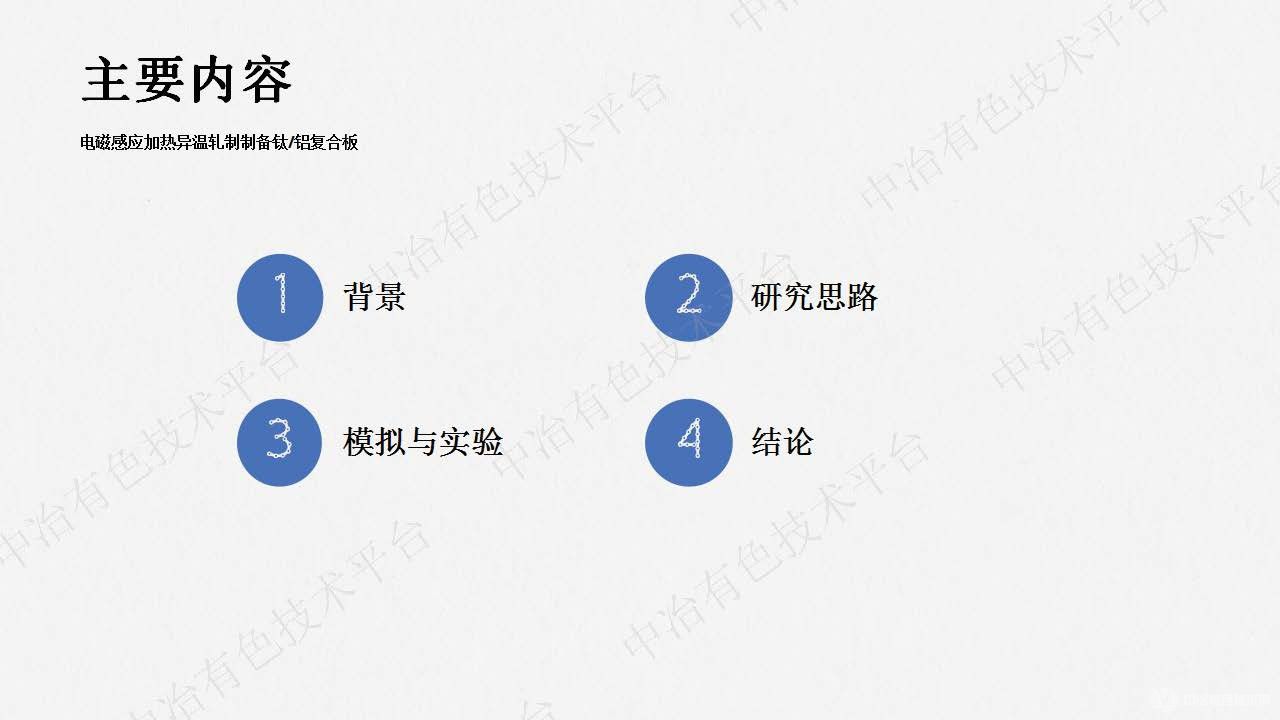

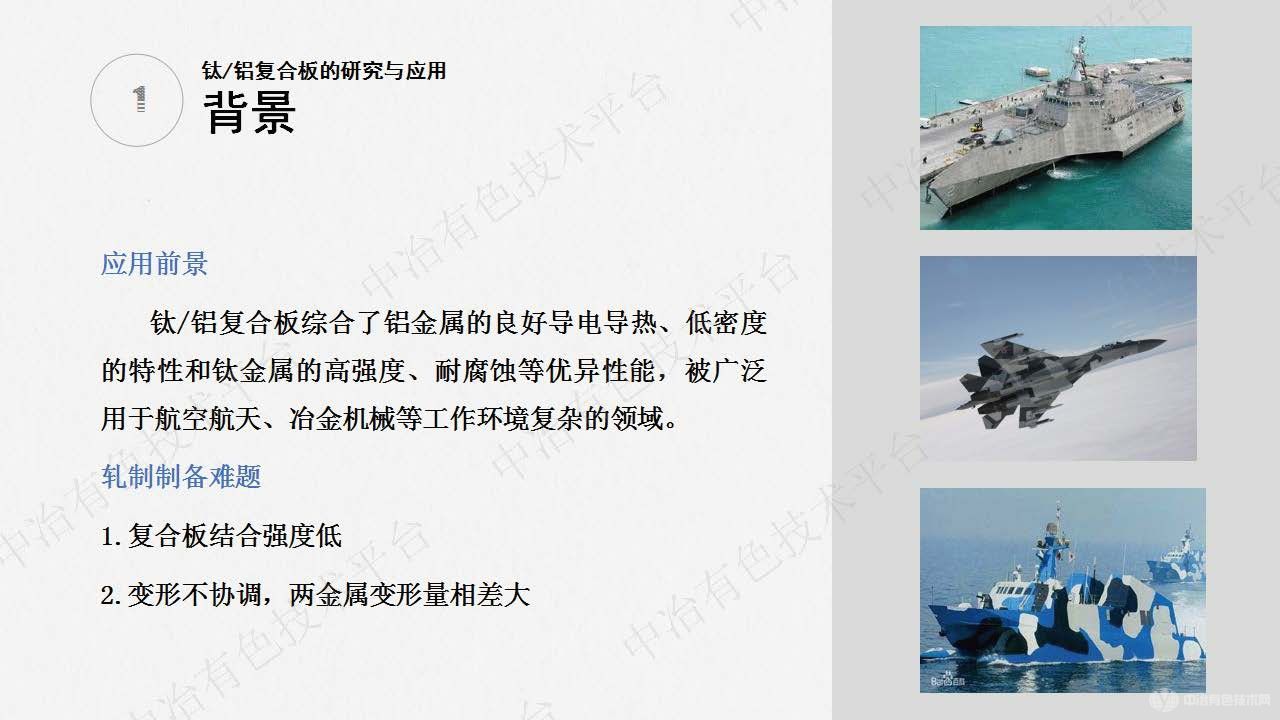

燕山大学，和志斌，电磁感应加热异温轧制制备钛铝复合板的工艺研究，工艺：通过申磁感应加热，可以使组坏在一起的钦板、铝板形成约630C的温度差，从而构造出钦/铝协调变形轧制复合所黑温度场在钦板加热温度为750-850C、压下率为30%-48%范围内，随铁板轧制温度升高和压下率的增加，钦板和铝板变形越协调。当钦板温度为850°C，压下率为48%时，钦、铝结合界面的剪切强度达到77MPa。复合机理：轧制过程中铁侧金属在高温和压力的作 展开更多+
燕山大学，和志斌，电磁感应加热异温轧制制备钛铝复合板的工艺研究，工艺：通过申磁感应加热，可以使组坏在一起的钦板、铝板形成约630C的温度差，从而构造出钦/铝协调变形轧制复合所黑温度场在钦板加热温度为750-850C、压下率为30%-48%范围内，随铁板轧制温度升高和压下率的增加，钦板和铝板变形越协调。当钦板温度为850°C，压下率为48%时，钦、铝结合界面的剪切强度达到77MPa。复合机理：轧制过程中铁侧金属在高温和压力的作用下，表面产生裂纹，铝金属被挤入裂缝中与新鲜铁金属形成牢固冶金结合。 收起+
换一批
对“第七届全国有色金属结构材料制备/加工及应用技术交流会”的评论 （0条）
