河北唐山有色金属物理检测技术理论与应用

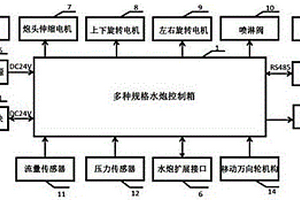

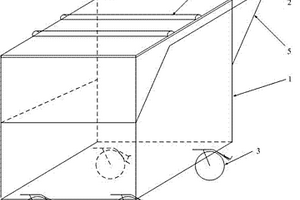

一种可检测多种规格水炮性能的移动试验装置 638

 0

本实用新型公开了一种可检测多种规格水炮性能的移动试验装置，该装置由多种规格水炮控制箱（1）、显示器（2）、工控机（3）、电池充电模块（4）、直流稳压电源（5）、水炮扩展接口（6）、炮头伸缩电机（7）、上下旋转电机（8）、左右旋转电机（9）、喷淋阀（10）、流量传感器（11）、压力传感器（12）、声光报警器（13）和移动万向轮机构（14）组成。该装置可对多种规格水炮的性能参数进行测试，可实现声光显示、电池充电、限位报警、阀体控制、流量检测、压力检测、电压、电流检测等功能，具有可移动测试、测试安全可靠、操作简单、数据同步显示、测试效率高等特点。

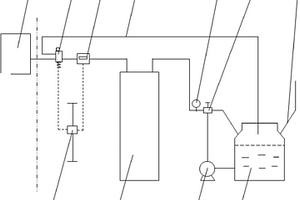

电气设备内冷纯水净化装置 1057

 0

本实用新型提供了一种电气设备内冷纯水净化装置，其包括储水罐、过滤装置及泵；所述储水罐通过泵与所述过虑装置相连。本装置为现场纯水净化设备，工厂制备并运抵电气设备现场的纯水经该装置过滤净化后，直接泵加入冷却系统水箱，解决了纯水在工厂灌装、运输、纯水加入冷却系统等各个环节中的二次污染问题，保证了纯水纯度，延长了使用寿命，大大降低了因纯水电导率高造成的电气设备故障。

一种矿渣尾矿制备矿山充填胶结材料工艺 638

 0

本发明公开了一种矿渣尾矿制备矿山充填胶结材料工艺，属于胶结材料制备领域。一种矿渣尾矿制备矿山充填胶结材料工艺，本发明充填料胶结机理和钢渣掺量对体系结构的影响规律：充填料的胶结剂水化产物主要为钙矾石晶体和C‑S‑H凝胶，而尾矿砂并未参与水化反应，只起骨料充填的作用。矿渣水化在尾砂周围形成的C‑S‑H凝胶和钙矾石相互搭接交错，将尾砂胶结在一起，同时填充体系中的空隙，使充填料密实硬化产生强度，达到胶结的效果。充填料胶结效果与胶结剂水化生成的钙矾石含量密切相关。

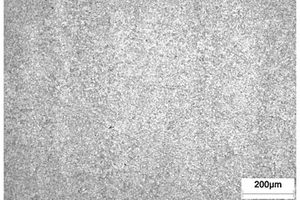

一种高韧性、高等向性ZW851热作模具钢 943

 0

本发明涉及一种高韧性、高等向性ZW851热作模具钢，可兼容高韧性压铸模具及工业铝型材挤压模具，该模具钢具有高韧性、高等向性特点，相对于通用型H13及其改进型热作模具钢，可以提高模具寿命，降低模具成本，通过降低Si、V含量，控制合理Mo含量，同时控制残余气体及元素含量，在提高材料韧性的同时，控制成本增加量，使得带状组织达到SA1～SA2、SB1～SB2，球化组织达到AS1～AS4，在44～46HRC的硬度下，横、纵向V型缺口冲击功≥19J，等向性≥0.9。适用于长寿命铝合金、镁合金、锌合金等压铸模具及7系高强度、高硬度工业铝型材的挤压模具，也可用于高韧性要求的热锻模具及高硬度、高耐磨性要求的增强型塑料模具。

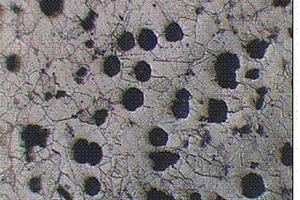

高强韧纯铁素体基体球墨铸铁及其制造工艺 750

 0

一种高强韧纯铁素体基体球墨铸铁，所含化学成分及所占比重为：C3.4-3.7份,SI2.3-2.7份，Mn0.3-0.5份，Cr0.4-0.6份,Mo0.2-0.4份,S*0.02份,P*0.04份,Mg*0.08份，Re*0.04份，其余为铁和杂质。这种球磨铸铁是应用特殊球化处理方式获取纯铁素体基体球墨铸铁的同时，对其纯铁素体基体进行合理的合金强化，并通过特定的热处理工艺消除结晶过程内部应力、改善基体组织形态，使基体强度可以稳定在540MPa以上，韧性也远超出传统铁素体基体的球墨铸铁。这一材料性能使其在温度逐渐升高的工况下保持较好强度，保证高热交变应力对基体的影响，保证有充分的应用强度。

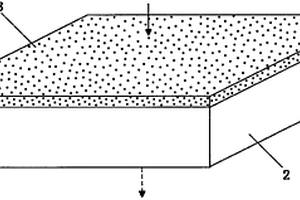

坚固型A级防火聚苯板及其制造方法 956

 0

本发明公开了一种坚固型A级防火聚苯板及其制造方法，坚固型A级防火聚苯板包括模塑发泡聚苯板和改性用HMW吸附剂，改性用HMW吸附剂吸附在模塑发泡聚苯板中，坚固型A级防火聚苯板是采用正、负压相结合的双向加压生产工艺，使改性用HMW吸附剂进入模塑发泡聚苯板颗粒与颗粒之间的缝隙，将模塑发泡聚苯板颗粒完全隔离和包裹起来，使每个颗粒都具有优良的阻燃抑烟性能，改性用HMW吸附剂随水泥浆凝固后形成的蜂窝状结构又具有优异的绝热骨架作用，增强了模塑发泡聚苯板的抗压抗拉能力，有效解决了外墙体用保温材料的保温与防火之间的矛盾以及坚固性差的缺陷，保温和防火效果突出，坚固性好，提高了保温系统的安全系数，而且生产工艺新颖，生产效率高。

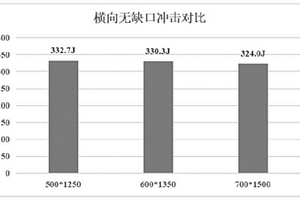

一种高镜面、高韧性超大截面ZW863模具钢 565

 0

本发明涉及一种可兼容高镜面塑料模具及高韧性压铸模具的高镜面、高韧性超大截面ZW863模具钢，该模具钢最大厚度可达到700mm，最大宽度可达到1500mm；通过添加Ni元素，增加珠光体组织及贝氏体组织孕育期，从而提高材料淬透性，可满足大型模具芯部硬度及韧性要求；电极坯冶炼采用无钙化处理技术，通过控制钢中残余元素中的Ca含量，从而控制Ds类低熔点、单颗粒球状氧化物尺寸、数量及分布；该模具钢在48～50HRC的硬度下，抛光亮度可达到12000#以上，抛光评价可达到90％以上；在44～46HRC的硬度下，横向无缺口冲击功≥300J；超大截面模具钢经开模及真空热处理后，模具截面硬度均匀性≤2HRC。适用于大型汽车大灯灯罩、电镀件等高镜面模具，也可用于大型汽车结构件等压铸模具。

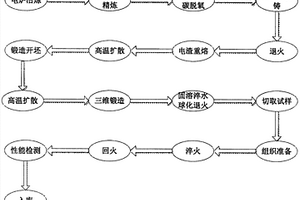

高韧性、高等向性ZW868热作模具钢的制备方法 908

 0

本发明涉及一种高韧性、高等向性ZW868热作模具钢的制备工艺，制备工艺包括电炉冶炼，LF+VD精炼，浇铸，退火，电渣重熔，锻造，超细化处理，球化退火等步骤，模具钢按质量百分比含量计为：C为0.35‑0.40％，Si≤0.25％，Mn为0.30‑0.50％，Cr为5.00‑5.30％，Mo为2.20‑2.40％，V为0.50‑0.65％，P≤0.010％，S≤0.001％，Ni≤0.20％，Cu≤0.10％，Nb为0.005‑0.020％，余量为Fe和不可避免的杂质。通过对制备工艺的改进结合组分含量的改变，使得钢的纯净度、韧性和等向性能达到显著提高。

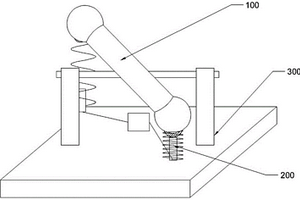

一种石灰石窑中运动模拟装置 959

 0

本实用新型涉及生石灰检测技术领域，尤其涉及一种石灰石窑中运动模拟装置，包括：运动仓，所述运动仓为中空密闭结构，包括中空的传送管道和分别位于所述传送管道两端的第一空心球体和第二空心球体；运动控制组件，所述运动控制组件包括分别设置在所述第一空心球体和第二空心球体下方的弹性件和磁性件，分别带动所述第一空心球体和第二空心球体上下运动；支撑组件，所述支撑组件包括支撑底座和支撑架，所述支撑架固定设置在所述支撑底座上方，包括间隔设置的两组支撑杆和连接两组所述支撑杆的连接杆。本装置为石灰石热爆裂性能检测的专用装置，用以模拟石灰石煅烧过程在石灰窑中的运动，结构简单，操作方便，测量准确度高，具有良好的应用价值。

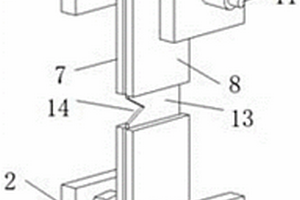

一种用于评价高强钢薄板断裂韧性试验的试样夹具 778

 0

一种用于评价高强钢薄板断裂韧性试验的试样夹具，属于金属板料性能检测设备技术领域，用于夹持薄板断裂韧性试验的试样。技术方案是：对中支架为U型钢板框架，夹头下端对中支架的顶面相连接，对中支架的两侧板面上分别有相对的顶杆孔，左顶杆和右顶杆分别安装在顶杆孔中，左夹板和右夹板为长方形钢板，试样放置在左夹板和右夹板相对的板面之间，左夹板和右夹板的外侧分别与左顶杆和右顶杆的前端通过螺纹相连接，左顶紧螺母和右顶紧螺母分别套装在对中支架内侧的左顶杆和右顶杆的螺杆上，左顶紧螺母和右顶紧螺母分别与对中支架的两侧板面的内壁顶紧连接。本实用新型结构简单、操作方便，可以实现在拉伸试验机上完成高强钢薄板断裂韧性的检测。

高温抗折定位取送装置 568

 0

本实用新型涉及耐火材料性能检测、试验装置技术领域，具体涉及一种高温抗折定位取送装置。所述高温抗折定位取送装置，包括主体架及设置在所述主体架上端的操作台和设置在所述主体架底部的定位轮；所述操作台上设有与载样板底部凹槽相配合的导轨。本实用新型可以保证匣钵和载样板按照设计的轨道平行移动，将试样准确装入炉内，分析完毕安全取出，操作人员不再直接接触载样板，保证了操作人员和设备的安全，延长了载样板的使用寿命，降低易损易耗品的成本。

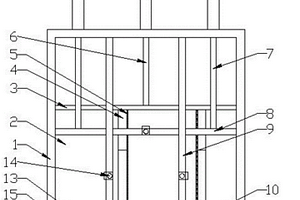

一种门窗物理性能试验装置 863

 0

本实用新型公开了一种门窗物理性能试验装置，包括试验箱体和开设在试验箱体内部的试验空腔，试验空腔内部有第一隔板和若干个第二隔板，第一隔板横向，若干个第二隔板纵向；第一隔板的上端面中心位置上有第一隔板气缸；第二隔板相背离的一侧均有第二隔板气缸；试验空腔内有第一支杆和第二支杆；第一支杆横向，其上端面上对称有若干个伸缩气缸；第二支杆的底部有丝母块，丝母块螺纹连接有丝杠，丝杠的一端在试验箱体的底部，另一端可转动的穿出果树试验箱体后连接有正反转电机；第一支杆和第二支杆上均有固定机构。本实用新型门窗物理性能试验装置操作方便，节省人工，减轻劳动强度，可对不同尺寸的门窗进行物理性能检测。

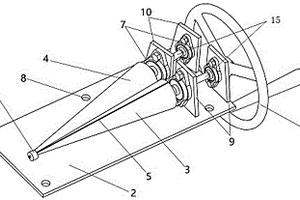

一种金属板锥形轴弯曲测试试样卷曲装置 903

 0

本实用新型涉及一种金属板锥形轴弯曲测试试样卷曲装置，属于钢板涂层附着力检测设备技术领域。所述主动轴（3）的装配轴（15）装配在主动轴支架（9）前后的两个轴承（7）内，主动轴（3）的锥顶部匹配装配在挡圈（6）的圆环内，所述从动轴（4）的装配轴（15）装配在从动轴支架（10）前后的两个轴承（7）内，从动轴（4）的锥顶部置于挡圈（6）外，主动轴（3）、从动轴（4）最接近的两条母线平行，所述主动轴（3）的锥体表面设置有安装槽（5）。本实用新型结构简单，操作方便，能够实现将金属板绕锥形轴弯曲360°的变形，完成对涂层更为严苛的检测，提高了涂层性能检测的对比度。

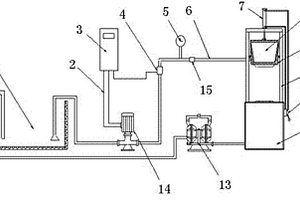

一种陶瓷坐便器恒压试水装置 1068

 0

一种陶瓷坐便器恒压试水装置，属于陶瓷坐便器生产设备技术领域，用于对陶瓷坐便器进行试水检验。其技术方案是：它包括水箱、恒压供水装置、试水台，恒压供水装置由离心水泵、恒压供水控制器、压力传感器、压力表、流量计构成，离心水泵的进水管路和出水管路分别与水箱和试水台相连接，压力传感器、压力表和流量计安装在离心水泵与试水台之间的出水管路上，恒压供水控制器通过电源控制线和导线分别与离心水泵和压力传感器相连接，坐便器水箱放置在试水台上。本实用新型的恒压供水控制器通过压力传感器、压力表、流量计控制离心水泵的供水，能够保证在坐便器冲水性能检测过程中，每次检测的冲水量与供水压力一样，减小检测误差，提高检测精确度。

ATP生物荧光lgC_B-lgI_B标准曲线法检测抗菌塑料防霉性能的方法 894

 0

本发明涉及一种抗菌塑料防霉性能的检测方法，检测步骤包括：样品制备及前处理；设备选型及试剂、培养基配制；菌种保藏、活化及菌悬液制备；OD值‑活菌含量对数值lgC_B标曲建立及接种菌液C_B标定；lgC_B‑相对荧光强度对数值lgI_B标准曲线建立；样品接种、培养及洗脱回收；回收液I_B测定及其活菌含量C_B和T_B推算；抗菌率R或抗菌活性值A计算；结果评价；其特别之处在于：应用ATP荧光光度计对以R或A表征的塑料防霉性能进行精准定量测试。本发明规定洗脱回收接触0h及培养48h后的对照样品和抗菌样品，测定回收液I_B并以lgI_B表征和计算R或A；提供结果评价依据。本发明研发的抗菌塑料防霉性能检测的ATP生物荧光lgC_B‑lgI_B标准曲线法，将以科学先进的检测技术支撑产品质量提升。

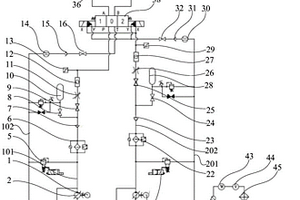

多级伺服阀用试验台 965

 0

本申请实施例公开了一种多级伺服阀用试验台，包括：工作台，用于设置待测伺服阀；试验油压供油装置，设置在工作台上，用于向待测伺服阀供给试验用油；先导供油装置，设置在工作台上，用于向待测伺服阀供给先导油；油箱，试验油压供油装置和先导供油装置连通于油箱；温控清洁装置，连通于油箱。该试验台的试验油压供油装置与先导供油装置独立设置，试验油压供油装置与先导供油装置均可以基于实际需求控制各自的液压油供给压力和流量，能够使多级伺服阀用试验台的测试参数齐全，测试结果准确性高。可用于三级、两级电液伺服阀空载流量特性、负载流量特性、内泄漏特性的检测，为多级电液伺服阀静态性能检测提供了一种实用、高效的工具。

一种白度变化测量法检测骨质瓷器釉面耐化学腐蚀性能的方法 987

 0

本发明公开了一种白度变化测量法检测骨质瓷器釉面耐化学腐蚀性能的方法，包括样品制备及前处理；室温试验；加热试验；试验结果计算；数据修约；性能判定等步骤；本发明应用分光测色仪对以白度变化ΔW表征的骨质瓷器釉面耐化学腐蚀性能进行精准定量检测，并计算其白度变化ΔW数值；本发明规定经不同种类、不同浓度的化学溶液腐蚀后，在特定温度的腐蚀周期内，测定骨质瓷样品受蚀前后的白度变化ΔW；参考国际公认颜色差异判定准则，实现对骨质瓷器釉面耐蚀性的精准定量测试。本发明提高了陶瓷釉面耐化学腐蚀性能检测的技术水平，达到现代化和定量化，为实现检测结果的精准化奠定了仪器设备硬件基础。

ATP生物荧光lgC_A-lgI_A标准曲线法检测抗菌陶瓷抗真菌性能的方法 636

 0

本发明涉及一种抗菌陶瓷抗真菌性能检测方法，检测步骤包括：样品制备及前处理；设备选型及试剂、培养基配制；菌种保藏、活化及菌悬液制备；美蓝染色后菌悬液活菌含量C_B血球板计数；ATP浓度对数值lgC_A‑相对荧光强度对数值lgI_A标曲建立及接种菌液活菌C_A标定；样品接种、培养及洗脱回收；回收液I_A测定及活菌ATP浓度C_A和T_A推算；抗菌率R或抗菌活性值A计算；结果评价；其特别之处在于：应用ATP荧光光度计对以R或A表征的陶瓷抗真菌性能进行精准定量测试。本发明规定洗脱回收接触0h及培养24h/48h后对照样品和抗菌样品，测定其I_A并以lgI_A表征和计算R或A；提供结果评价依据。本发明研发的陶瓷抗真菌性检测的ATP生物荧光lgC_A‑lgI_A标曲法，将以先进检测技术支撑产品质量提升。

ATP生物荧光lgC_B-lgI_B标准曲线法检测抗菌橡胶防霉性能的方法 723

 0

本发明涉及一种抗菌橡胶防霉性能的检测方法，检测步骤包括：样品制备及前处理；设备选型及试剂、培养基配制；菌种保藏、活化及菌悬液制备；OD值‑活菌含量对数值lgC_B标曲建立及接种菌液C_B标定；lgC_B‑相对荧光强度对数值lgI_B标准曲线建立；样品接种、培养及洗脱回收；回收液I_B测定及其活菌含量C_B和T_B推算；抗菌率R或抗菌活性值A计算；结果评价；其特别之处在于：应用ATP荧光光度计对以R或A表征的橡胶防霉性能进行精准定量测试。本发明规定洗脱回收接触0h及培养48h后的对照样品和抗菌样品，测定回收液I_B并以lgI_B表征和计算R或A；提供结果评价依据。本发明研发的抗菌橡胶防霉性能检测的ATP生物荧光lgC_B‑lgI_B标准曲线法，将以科学先进的检测技术支撑产品质量提升。

ATP生物荧光lgC_B-lgI_B标准曲线法检测抗菌塑料防霉性能的方法 951

 0

本发明涉及一种抗菌塑料防霉性能的检测方法，检测步骤包括：样品制备及前处理；设备选型及试剂、培养基配制；菌种保藏、活化及菌悬液制备；OD值‑活菌含量对数值lgC_B标曲建立及接种菌液C_B标定；lgC_B‑相对荧光强度对数值lgI_B标准曲线建立；样品接种、培养及洗脱回收；回收液I_B测定及其活菌含量C_B和T_B推算；抗菌率R或抗菌活性值A计算；结果评价；其特别之处在于：应用ATP荧光光度计对以R或A表征的塑料防霉性能进行精准定量测试。本发明规定洗脱回收接触0h及培养48h后的对照样品和抗菌样品，测定回收液I_B并以lgI_B表征和计算R或A；提供结果评价依据。本发明研发的抗菌塑料防霉性能检测的ATP生物荧光lgC_B‑lgI_B标准曲线法，将以科学先进的检测技术支撑产品质量提升。

多级伺服阀用试验台 568

 0

本申请实施例公开了一种多级伺服阀用试验台，包括：工作台，用于设置待测伺服阀；试验油压供油装置，设置在工作台上，用于向待测伺服阀供给试验用油；先导供油装置，设置在工作台上，用于向待测伺服阀供给先导油；油箱，试验油压供油装置和先导供油装置连通于油箱；温控清洁装置，连通于油箱。该试验台的试验油压供油装置与先导供油装置独立设置，试验油压供油装置与先导供油装置均可以基于实际需求控制各自的液压油供给压力和流量，能够使多级伺服阀用试验台的测试参数齐全，测试结果准确性高。可用于三级、两级电液伺服阀空载流量特性、负载流量特性、内泄漏特性的检测，为多级电液伺服阀静态性能检测提供了一种实用、高效的工具。

一种白度变化测量法检测骨质瓷器釉面耐化学腐蚀性能的方法 752

 0

本发明公开了一种白度变化测量法检测骨质瓷器釉面耐化学腐蚀性能的方法，包括样品制备及前处理；室温试验；加热试验；试验结果计算；数据修约；性能判定等步骤；本发明应用分光测色仪对以白度变化ΔW表征的骨质瓷器釉面耐化学腐蚀性能进行精准定量检测，并计算其白度变化ΔW数值；本发明规定经不同种类、不同浓度的化学溶液腐蚀后，在特定温度的腐蚀周期内，测定骨质瓷样品受蚀前后的白度变化ΔW；参考国际公认颜色差异判定准则，实现对骨质瓷器釉面耐蚀性的精准定量测试。本发明提高了陶瓷釉面耐化学腐蚀性能检测的技术水平，达到现代化和定量化，为实现检测结果的精准化奠定了仪器设备硬件基础。

ATP生物荧光lgC_A-lgI_A标准曲线法检测家用电器防霉性能的方法 814

 0

本发明涉及一种家用电器防霉性能的检测方法，检测步骤包括：样品制备及前处理；设备选型及试剂、培养基配制；菌种保藏、活化及孢子液制备；OD值‑活菌含量对数值lgC_B标曲建立；ATP浓度对数值lgC_A‑相对荧光强度对数值lgI_A标曲建立及接种菌液活菌C_A标定；样品接种、培养及洗脱回收；回收液I_A测定及其活菌ATP浓度C_A和T_A推算；抗菌率R或抗菌活性值A计算；结果评价；其特别之处在于：应用ATP荧光光度计对以R或A表征的家用电器防霉性能进行精准定量测试。本发明规定洗脱回收接触0h及培养48h后的对照样品和抗菌样品，测定回收液I_A并以lgI_A表征和计算R或A。本发明研发的家用电器防霉性能检测的ATP生物荧光lgC_A‑lgI_A标准曲线法，将以科学先进的检测技术支撑产品质量提升。

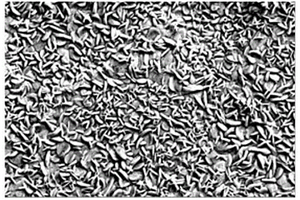

一种定量评价磷化膜致密性的方法 1026

 0

本发明涉及一种定量评价磷化膜致密性的方法，属于磷化测量评定技术领域。本发明的技术方案是：通过使用Adobe Photoshop CS6，快速选择工具选取照片典型磷化区域，魔棒工具在SEM照片上选择选取相似，记录测量，即可得到磷化面积S1。通过反选，再次记录测量得到非磷化区域面积S2，磷化区域面积占比=S1/(S1+S2)。本发明的有益效果是：无需用尺测量、对标图谱，简便快捷，不受人为因素影响，误差小，是一种快速定量评价磷化膜致密性的方法，对提高磷化后续电泳板性能检测及耐蚀性检测等均有很好的帮助。

ATP生物荧光lgC_A-lgI_A标准曲线法检测抗菌陶瓷抗真菌性能的方法 892

 0

本发明涉及一种抗菌陶瓷抗真菌性能检测方法，检测步骤包括：样品制备及前处理；设备选型及试剂、培养基配制；菌种保藏、活化及菌悬液制备；美蓝染色后菌悬液活菌含量C_B血球板计数；ATP浓度对数值lgC_A‑相对荧光强度对数值lgI_A标曲建立及接种菌液活菌C_A标定；样品接种、培养及洗脱回收；回收液I_A测定及活菌ATP浓度C_A和T_A推算；抗菌率R或抗菌活性值A计算；结果评价；其特别之处在于：应用ATP荧光光度计对以R或A表征的陶瓷抗真菌性能进行精准定量测试。本发明规定洗脱回收接触0h及培养24h/48h后对照样品和抗菌样品，测定其I_A并以lgI_A表征和计算R或A；提供结果评价依据。本发明研发的陶瓷抗真菌性检测的ATP生物荧光lgC_A‑lgI_A标曲法，将以先进检测技术支撑产品质量提升。

ATP生物荧光lgC_B-lgI_B标准曲线法检测抗菌橡胶防霉性能的方法 922

 0

本发明涉及一种抗菌橡胶防霉性能的检测方法，检测步骤包括：样品制备及前处理；设备选型及试剂、培养基配制；菌种保藏、活化及菌悬液制备；OD值‑活菌含量对数值lgC_B标曲建立及接种菌液C_B标定；lgC_B‑相对荧光强度对数值lgI_B标准曲线建立；样品接种、培养及洗脱回收；回收液I_B测定及其活菌含量C_B和T_B推算；抗菌率R或抗菌活性值A计算；结果评价；其特别之处在于：应用ATP荧光光度计对以R或A表征的橡胶防霉性能进行精准定量测试。本发明规定洗脱回收接触0h及培养48h后的对照样品和抗菌样品，测定回收液I_B并以lgI_B表征和计算R或A；提供结果评价依据。本发明研发的抗菌橡胶防霉性能检测的ATP生物荧光lgC_B‑lgI_B标准曲线法，将以科学先进的检测技术支撑产品质量提升。

ATP生物荧光lgC_A-lgI_A标准曲线法检测家用电器防霉性能的方法 708

 0

本发明涉及一种家用电器防霉性能的检测方法，检测步骤包括：样品制备及前处理；设备选型及试剂、培养基配制；菌种保藏、活化及孢子液制备；OD值‑活菌含量对数值lgC_B标曲建立；ATP浓度对数值lgC_A‑相对荧光强度对数值lgI_A标曲建立及接种菌液活菌C_A标定；样品接种、培养及洗脱回收；回收液I_A测定及其活菌ATP浓度C_A和T_A推算；抗菌率R或抗菌活性值A计算；结果评价；其特别之处在于：应用ATP荧光光度计对以R或A表征的家用电器防霉性能进行精准定量测试。本发明规定洗脱回收接触0h及培养48h后的对照样品和抗菌样品，测定回收液I_A并以lgI_A表征和计算R或A。本发明研发的家用电器防霉性能检测的ATP生物荧光lgC_A‑lgI_A标准曲线法，将以科学先进的检测技术支撑产品质量提升。

一种定量评价磷化膜致密性的方法 630

 0

本发明涉及一种定量评价磷化膜致密性的方法，属于磷化测量评定技术领域。本发明的技术方案是：通过使用Adobe Photoshop CS6，快速选择工具选取照片典型磷化区域，魔棒工具在SEM照片上选择选取相似，记录测量，即可得到磷化面积S1。通过反选，再次记录测量得到非磷化区域面积S2，磷化区域面积占比=S1/(S1+S2)。本发明的有益效果是：无需用尺测量、对标图谱，简便快捷，不受人为因素影响，误差小，是一种快速定量评价磷化膜致密性的方法，对提高磷化后续电泳板性能检测及耐蚀性检测等均有很好的帮助。

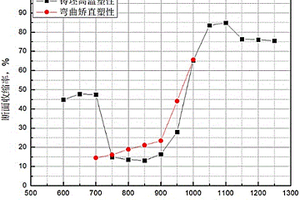

一种检测微合金钢铸坯边角高温塑性的实验方法 947

 0

本发明涉及一种检测微合金钢铸坯边角高温塑性的实验方法，属于钢材工艺性能检测技术领域。技术方案是：包含实验A：铸坯高温熔断实验，实验B：铸坯高温塑性实验，实验C：铸坯弯曲矫直塑性实验；测量拉伸断裂编号试样断口直径，计算断面收缩率；根据实验B、实验C不同温度的实验结果，绘制以测试温度为X轴、断面收缩率为Y轴的铸坯边角高温塑性对比图，从而准确的确定铸坯及边角部位是否存在脆性温度区间，并根据实验结果对铸坯边角高温塑性进行分析。本发明的有益效果是：模拟实际生产过程中铸坯边角部位急冷降温再潜热升温的过程，绘制铸坯边角高温塑性图，准确的对铸坯边角高温塑性进行检测分析，确认铸坯及边角低温区是否会因塑性过低而引发异常情况。

ATP生物荧光lgC_B-lgI_B标准曲线法检测家用电器防霉性能的方法 613

 0

本发明涉及一种家用电器防霉性能的检测方法，检测步骤包括：样品制备及前处理；设备选型及试剂、培养基配制；菌种保藏、活化及菌悬液制备；OD值‑活菌含量对数值lgC_B标曲建立及接种菌液C_B标定；lgC_B‑相对荧光强度对数值lgI_B标准曲线建立；样品接种、培养及洗脱回收；回收液I_B测定及其活菌含量C_B和T_B推算；抗菌率R或抗菌活性值A计算；结果评价；其特别之处在于：应用ATP荧光光度计对以R或A表征的家用电器防霉性能进行精准定量测试。本发明规定洗脱回收接触0h及培养48h后的对照样品和抗菌样品，测定回收液I_B并以lgI_B表征和计算R或A；提供结果评价依据。本发明研发的家用电器防霉性能检测的ATP生物荧光lgC_B‑lgI_B标曲法，将以科学先进的检测技术支撑产品质量提升。
