地质勘测用岩土取样设备 817

 0

本实用新型公开了一种地质勘测用岩土取样设备，属于地质勘测技术领域，一种地质勘测用岩土取样设备，包括取样筒，取样筒外侧壁上固定连接有一对对称分布的固定筒，取样筒上端固定连接有辅助圆板，辅助圆板中间位置开凿有动力仓，顶壁设置有一对对称分布的微型电机，且微型电机输出端朝下，一对微型电机输出端均固定连接有滚珠丝杆，位于固定筒内的滚珠丝杆上固定连接有螺纹连接有与固定筒内部尺寸相匹配的位移螺母，位移螺母下端固定连接有包裹垫，一对包裹垫下端均固定连接有磁铁片，可以实现对细小岩土，或是含水量较大的岩土进行取样时，取样前先将待取样岩土包裹住，减少岩土下渗的可能，从而将岩土一次全部取出，提高岩土样本的质量。

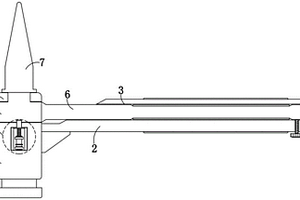

地质勘探手动破碎锤 1084

 0

本实用新型提供一种地质勘探手动破碎锤。所述地质勘探手动破碎锤包括：锤体；握把，所述握把固定安装在锤体的一侧；插槽，所述插槽开设在握把的一端；插口，所述插口开设在锤体上；插块，所述插块滑动安装在插口内；连接杆，所述连接杆固定安装在插块的一侧，所述连接杆的一端延伸至插槽内并与插槽滑动连接；锥体，锥体固定安装在插块的顶部；卡槽，所述卡槽开设在插块的底部；安装槽，所述安装槽开设在锤体的一侧；固定框，所述固定框滑动安装在安装槽内，所述固定框的一侧延伸至安装槽外；封盖，所述封盖固定安装在固定框的一侧。本实用新型提供的地质勘探手动破碎锤具有使用方便、可以拆分为锤凿的优点。

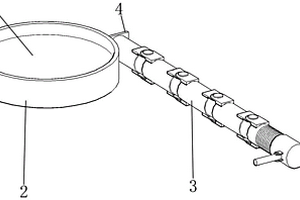

地质勘探专用放大镜 820

 0

一种地质勘探专用放大镜，属于地质勘探设备领域，解决了长手柄放大镜存在携带不方便的问题，它包含镜片、边框和手柄，镜片是圆形的，在镜片的周围设置有圆形的边框，在边框的一侧设置有手柄，手柄沿边框的切线设置；手柄包含多节相同的套管，多节套管直线等距离排列，每相邻的两节套管的外侧通过铰接件来铰接，铰接件的转动轴心线与边框的轴心线平行，每相邻的两节套管的内侧通过一节连接柱插接，连接柱的外表面与套管的内表面均为光滑表面；每相邻的两节连接柱之间通过多节万向联轴器来连接；在手柄的尾端设置有端盖，端盖与位于尾端的一节套管以螺纹方式连接，位于尾端的一节连接柱与端盖通过连接杆来沿周向转动连接，本实用新型用地质勘探。

地质勘测用多功能泥土取样装置 676

 0

本实用新型提供一种地质勘测用多功能泥土取样装置，包括底座、电机、取样装置、清洁杆，底座底部四角处分别固定连接有固定杆，且底座顶板左右两侧固定连接有支架，支架顶部固定连接有顶杆，且顶杆底部中心固定连接有电机，底板中心开设有转动口，且转动口内贯穿连接有螺纹杆，螺纹杆底部固定连接有取样装置，且取样装置底部固定连接有钻头，转动口底部左右两侧底座上固定连接有清洁杆，本实用新型提供一种地质勘测用多功能泥土取样装置为解决现有的地质勘测取土器一般都是两人或者多人共同操作，在进行取土时需使用较大的人力来控制取土器，取到的样本也会因震动的影响从杆体内震出，导致需要多次取土，费时费力等问题。

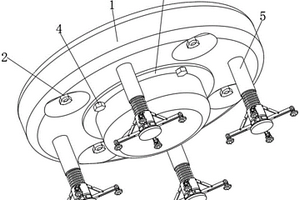

高光谱遥感地质勘测装置 1080

 0

本实用新型涉及地质勘测技术领域，且公开了一种高光谱遥感地质勘测装置，包括无人机体，所述无人机体四周均设置螺旋桨，所述无人机体底部设置有地物光谱仪，所述地物光谱仪四周安装有螺栓，所述地物光谱仪通过螺栓与无人机体底部固定。该高光谱遥感地质勘测装置，通过支撑柱内部安装有支撑弹簧和缓冲柱，便于在缓冲胶垫与地面接触后，使缓冲柱挤压支撑弹簧，对装置降落起到缓冲作用，通过定位件四周安装有四组推动杆，连接件四周安装有四组支撑杆，便于在缓冲柱收缩时，使支撑杆带动推动杆从收缩状态逐渐展开，保障装置落地时的稳定性，从而解决了下降所产生的压力容易对地物光谱仪造成损伤的问题。

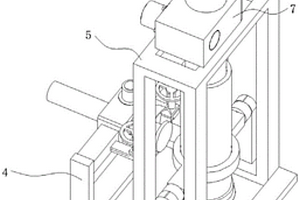

地质勘探用深层土壤取样装置 1214

 0

本实用新型涉及地质勘探技术领域，且公开了一种地质勘探用深层土壤取样装置，包括固定框3，固定框3一端的上表面与支撑杆二4的一端固定连接，支撑杆二4另一端的一侧与连接杆8的一端固定连接，连接杆8的另一端与动力装置二10的一侧固定连接，动力装置二10的内部与螺纹杆二9的中部螺纹连接，螺纹杆二9的一端与推板20的一端固定连接。该地质勘探用深层土壤取样装置，通过螺纹杆二、动力装置二、推板与可以进行角度调节的取样套管的配合，可以把取样套管内部的样品从一端推出，使整个样品完整，达到了保证取样样本完整性、减轻工作人员取样的劳动强度的效果，解决了工作人员取样劳动强度大、样本取样不完整的问题。

金属类地质样品测定用极谱仪防护装置 731

 0

本实用新型公开了一种金属类地质样品测定用极谱仪防护装置，涉及极谱仪防护装置技术领域，具体为一种金属类地质样品测定用极谱仪防护装置，包括装置底座，所述装置底座的上表面固定连接有极谱仪放置板，所述极谱仪放置板远离装置底座的一侧开设有极谱仪放置槽，所述极谱仪放置槽的内部设置有极谱仪，所述极谱仪的一侧设置有毛细管滴汞电极，所述装置底座的上方活动连接有极谱仪防护壳体。该金属类地质样品测定用极谱仪防护装置，通过极谱仪防护壳体的设计，可以将整个极谱仪滴汞电极装置罩在其中，特别是将极谱仪滴汞电极装置中的贮汞瓶与实验室的其它空间隔离，有效地防止了极谱仪滴汞电极装置中的汞向实验室的蒸发。

地质开采输送机小链拆装装置 818

 0

本实用新型涉及一种地质开采输送机小链拆装装置。目前地质开采输送机在更换小链时，在拆卸过程需用铁线绑扎相邻两链节，将穿销卸下后解除铁线，整个操作过程费时费力。一种地质开采输送机小链拆装装置，其组成包括：垫板（1）、立板（2）和支撑梁（3），垫板的顶部与立板垂直连接，两个立板之间安装有支撑梁，支撑梁的两端分别与立板垂直连接，垫板、立板和支撑梁组成主架体，支撑梁的中间位置开设有螺纹孔（4），螺纹孔的两端开设有插孔（5），螺纹孔内旋入有推进螺纹杆（6），插孔内插入有钢筋（7），螺纹杆的底部与滚动轴承（8）的内环面固定连接。本实用新型应用于地质领域。

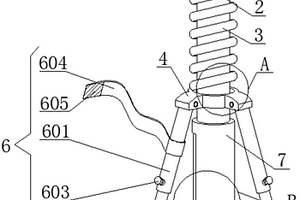

地质勘查用勘测杆 1060

 0

本实用新型公开了一种地质勘查用勘测杆，包括压力板和支撑柱，压力板的下表面固定连接有支撑柱，支撑柱的外表面套接有弹簧，弹簧的一端固定连接有支撑座，支撑座的上表面开设有圆孔，支撑座的下表面通过转轴转动连接有支架，支撑柱的一端螺纹连接有勘测铲。该地质勘查用勘测杆，通过压力板的设置，在勘查员进行勘查任务时，当遇到比较硬的地质时，勘查员可以利用压力板对勘测杆施加压力，从而使勘测铲进入土层中，对相应的地质土层进行挖掘勘测，从而增加了勘查员的工作效率，通过弹簧和支架的设置，当勘测员将勘测杆向下压时，弹簧可以减缓勘测杆向下移动的过程，而且支架能够给勘测杆提供支点，能够时勘测杆更加的稳固。

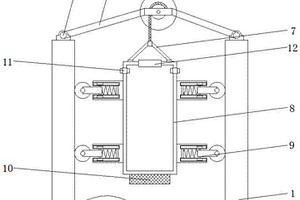

新型水文地质用地下水采样器 931

 0

本实用新型公开了一种新型水文地质用地下水采样器，包括地下水采集井，所述固定块上转动连接有抬升辅助架，所述抬升辅助架顶部的中间位置固定连接有固定套槽，所述固定套槽的内部转动连接有收卷辊，所述收卷辊的表面缠绕有收卷绳，所述收卷绳远离收卷辊的底端固定连接有稳定连杆，所述稳定连杆远离收卷绳的底端固定连接有地下水采样罐，所述地下水采样罐的左右两侧均固定连接有限制防撞滚轮机构，本实用新型涉及水文地质技术领域。该一种新型水文地质用地下水采样器，达到了预防地下水采集时采集井土对水源的污染，同时避免采集的地下水洒落，提高采样效率，保证采样器保持水平竖直移动，避免人工拖拽造成采样失败，降低采样人员劳动力的目的。

可快速拆装的地质勘探钻头 830

 0

本实用新型公开了一种可快速拆装的地质勘探钻头，包括钻头本体，钻头本体上设有钻头连接杆，钻头连接杆的底端设有钻齿，钻头连接杆的顶端设有螺纹孔，螺纹孔的外侧设有固定孔，钻头连接杆的一侧设有第一半圆型卡槽，第一半圆型卡槽的一侧设有第一液压缸活塞，第一液压缸活塞的一侧设有第一液压缸，钻头连接杆的另一侧设有第二半圆型卡槽，第二半圆型卡槽的一侧设有第二液压缸活塞，第二液压缸活塞的一侧设有第二液压缸，第一液压缸和第二液压缸固定在内筒，内筒的外侧设有外筒，内筒的底端设有液压油箱。该装置可快速拆装地质勘探钻头，增加更换速度，减少更换危险，减少更换时间，提高地质勘探效率。

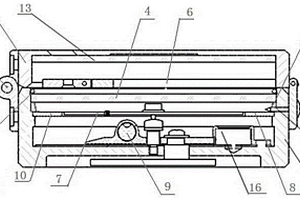

地质罗盘仪 908

 0

一种地质罗盘仪。地质罗盘仪一般都在野外应用，存在零件加工要求较高，组装较麻烦，成品率低等问题。一种地质罗盘仪，其组成包括：上壳体（1）、小照准器（5），所述的上壳体通过合页（2）与下壳体（3）连接，所述的下壳体上端安装有玻璃盖（4），所述的小照准器固定在所述的上壳体远离所述的合页一端，所述的下壳体固定有长照准器（6），所述的下壳体内部安装有磁针（7）、刻度盘（8）、指示盘（9）、齿轮（10）、压条（11）和隔圈（12），所述的上壳体内部安装固定有反光镜（13），所述的齿轮与所述的刻度盘垂直啮合，所述的隔圈在所述的刻度盘和所述的玻璃盖中间位置。本实用新型应用于测量仪器。

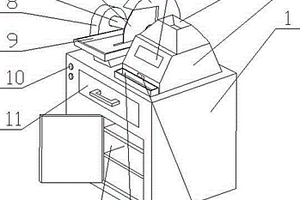

矿山地质岩样取样装置 1056

 0

本实用新型公开了一种矿山地质岩样取样装置，包括底箱、粉碎机、进料口、操作面板、保护套、切割片、连杆、传动装置、操作平台、控制按钮、抽屉、底柜、收料盒、出料口，所述底箱顶面与粉碎机连为一体，所述粉碎机设有进料口、出料口以及控制面板，所述出料口处对应设有收料盒，底箱内设有电机，所述电机主轴与传动装置连接，所述传送装置与连杆一端连接，所述连杆另一端与切割片连接，与现有技术相比，本实用新型的有益效果是该新型一种矿山地质岩样取样装置，可将矿山地质岩样进行切片、打碎以及磨粉，便于对矿山地质岩样进行鉴定，同时设有用于放置矿山地质岩样的底柜以及用于放置其它取样辅助工具的抽屉，便于取样。

地质灾害检测装置 884

 0

一种地质灾害检测装置，具体涉及地震、泥石流、山体滑坡的检测，属于地质检测领域。主要解决现有地震、泥石流、山体滑坡等地质灾害检测装置体积大、成本高、普及性差的问题。检测装置微控制器利用惯性测量单元进行地震、泥石流、山体滑坡发生时的振动或基座倾斜信号的采集，并与设定阈值进行比较，进而判断自然灾害的发生，同时，能够利用WIFI模块将报警信号进行远距离传输。且该装置用于户外检测时，可借助小型无人机进行检测装置的布置、回收，降低人员劳动强度。该发明具有体积小、重量轻、成本低、检测可靠等特点，适用于室内和野外检测，且布置方便，对操作人员技术水平要求较低，便于普及。

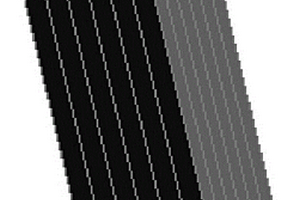

双直纹面地质体的构建方法 1303

 0

一种双直纹面地质体的构建方法，本发明涉及双直纹面地质体的构建方法。本发明的目的是为了解决现有三角形面片、四面体、三棱柱或直角六面体模拟地形存在的问题。具体过程为：步骤一、确立空间网格单元尺寸；步骤二、构建双直纹面，根据空间网格单元尺寸，计算每个双直纹面四个顶点坐标，然后根据每个双直纹面四个顶点坐标计算每个双直纹面的直纹线；步骤三、根据双直纹面构造六面体。本发明应用于地质体研究领域。

新型地质测绘用取样装置 795

 0

本实用新型属于地质测绘技术领域，尤其是一种新型地质测绘用取样装置，包括车体、载架、取样机构、配重块、推把和支撑机构，所述载架的底端与车体左端的上表面固定连接，所述取样机构的顶端固定安装于载架的顶部。该新型地质测绘用取样装置，通过设置的支撑机构，首先换位气缸启动，换位气缸启动就能够带动换位板向相反的方向移动，两个换位板向相反的方向移动就能够带动两个导向块向相反的方向移动，两个导向块向相反的方向移动就能够带动两个承载板向相反的方向进行翻转，两个承载板向相反的方向翻转就能够带动支撑杆向相反的方向翻转，当两侧的支撑杆与地面充分接触时，这时就可以快速完成整个取样装置的定位。

新型地质规划设计用勘察钻探装置 1024

 0

一种新型地质规划设计用勘察钻探装置，它涉及一种勘察钻探装置，具体涉及一种新型地质规划设计用勘察钻探装置。本实用新型为了解决现有钻探设备大多为电机驱动的，体积庞大，携带不方便，不适用于一些只需要进行钻探深度较浅的地质勘查活动的问题。本实用新型的底座上表面的中部设有螺杆导向通孔，螺杆的下端穿过螺杆导向通孔与钻头连接，螺母、齿轮支撑环套由上至下依次套装在螺杆上，从动齿轮套装在螺母上，齿轮支撑环套的上表面设有环形凹槽，多个滚珠设置在环形凹槽内，从动齿轮的下表面通过多个滚珠与齿轮支撑环套的上表面滚动连接，轴承通过轴承支架安装在底座的上表面上，驱动轴插装在轴承内，驱动齿轮套装在驱动轴的一端，驱动齿轮与从动齿轮啮合。本实用新型属于地质规划设计领域。

地质灾害监测装置 782

 0

本实用新型的地质灾害监测装置，属于地质灾害监测设备领域设备，包括底座、壳体和监测设备主体，底座底部均匀固定有四个带有刹车结构的万向轮，底座中心位置开有贯穿孔、顶部固定有壳体，贯穿孔两侧的底座上分别设有螺纹杆和限位杆，壳体顶端设有减速电机，减速电机的输出端与壳体内部的螺纹杆顶端连接，螺纹杆底部通过轴承固定在底座上，所述螺纹杆上螺纹套接有内螺纹套管，内螺纹套管的外侧固定有支撑板，支撑板顶部固定有转动电机、底部固定有与贯穿孔相对应的钻杆。本实用新型的地质灾害监测装置，便于对监测设备主体的维修，即使本装置在软基地质区域也能够被稳定支撑固定，保证监测设备主体能够稳定使用。

地质测量用土壤样本储存装置 784

 0

本实用新型公开了一种地质测量用土壤样本储存装置，属于地质测量辅助设备领域，本实用新型的一种地质测量用土壤样本储存装置，包括包括转运框架和盛放组件，其中将盛放组件放在转运框架上移动便利性得到了大大的提高，滚轮的安装便于移动，垫环的安装避免装置倾倒，盛放组件用于盛放土壤样本，其中体积较大，重量较大的土壤样本放置在隔离架上，备用框上可以放置体积较小，重量较轻的土壤样本放置在备用框，实用性好，同时备用框的装配可以根据需求进行适应性调整，整个设备实用性额适用性好，本实用新型解决了现有土壤样本储存装置结构单一的问题，安装转运框架和可拆装的备用框，科学地进行土壤样本储存，方便地质工作者实用。

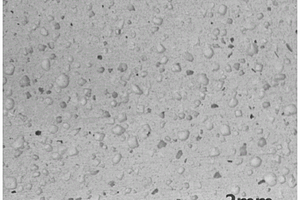

利用模板法高效制备多孔地质聚合物膜的方法 1170

 0

一种利用模板法高效制备多孔地质聚合物膜的方法。本发明属于地质聚合物膜制备领域。本发明的目的是为了解决现有粉末状地质聚合物作为吸附材料存在回收困难和易团聚的技术问题。本发明的方法：一、将固体可溶性盐和碱激发溶液混匀，得到含模板的碱激发溶液；二、加入无机矿物粉体混匀，得到地聚物浆料，倒入模具密封后置于烘箱中养护，得到地质聚合物膜；三、去除模板取出固体物进行干燥，得到多孔地质聚合物膜。本发明通过调整模板加入的顺序以及固液比例，实现了模板分布的可控性，最终制得模板分子呈梯状分布的多孔地质聚合物膜，去除模板后形成梯状分布的孔隙，并具有很高的机械性能。

地质测量用敲击装置 928

 0

本实用新型涉及一种地质测量用敲击装置。目前，所使用的岩石采样敲击装置一端为扁楔形结构，长时间与岩石、矿石的敲击，会造成地质锤的扁楔形的尖部磨损，需要更换新的地质锤，造成浪费。一种地质测量用敲击装置，其组成包括：锤头本体（1）、杆套（2）和扁楔形套件（3），锤头本体与锤杆连接，锤杆上套入有杆套，锤头本体一端为方形结构，另一端为扁楔形结构，且扁楔形结构上套入有扁楔形套件，扁楔形套件的内壁与锤头本体的扁楔形结构三分之一处的表面贴合，扁楔形套件的尾部中间位置连接有夹板（4），夹板的端部垂直连接有底部直角处为弧形结构的卡件（5）。本实用新型应用于地质领域。

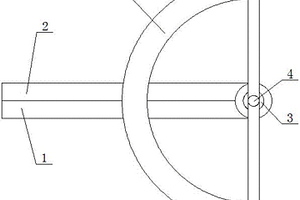

地质勘查用测量装置 1166

 0

一种地质勘查用测量装置，它涉及一种测量装置，具体涉及一种地质勘查用测量装置。本实用新型为了解决地质勘查过程中使用的测量工具功能单一，野外测量时需要携带多种工具才能完成全部测绘科目，导致测量人员自身负重较大的问题。本实用新型的盖板的一端与盒体的一端通过盖板转轴转动连接，皮带尺卷筒轴和线绳卷筒轴沿盒体长度方向并排竖直设置，皮带尺卷筒套装在皮带尺卷筒轴上，皮带尺缠绕在皮带尺卷筒上，线绳卷筒套装在线绳卷筒轴上，垂直线绳缠绕在线绳卷筒上，盒体另一端端面设有皮带尺出口，盒体的侧壁设有线绳出口，量角器转轴的一端与盖板转轴的端面连接，量角器直边的中部设有通孔，所述通孔套装在量角器转轴上。本实用新型属于地质勘查领域。

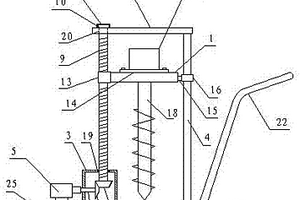

新型地质采样勘察和地温测量装置 1361

 0

一种新型地质采样勘察和地温测量装置，它涉及一种采样勘察和地温测量装置，具体涉及一种新型地质采样勘察和地温测量装置。本实用新型为了解决现有地质采样勘查和地温测量所使用的设备测量效率低，使用和携带不方便的问题。本实用新型包括支架、钻头、钻杆、第一轴承、第二轴承、连接组件、地温测量仪和螺旋取样刀片，钻杆的上部通过第一轴承与支架连接，钻杆的下端与钻头连接成一体，螺旋取样刀片套装在钻头上，第二轴承套装在钻杆的下部，且第二轴承通过所述连接组件与地温测量仪连接。本实用新型属于地质勘察领域。

适用于水文地质的便携式浅水层打孔装置 667

 0

一种适用于水文地质的便携式浅水层打孔装置。在对水文地质的调查与勘探时，需要通过打孔机进行钻孔打眼，由于钻孔装置体积较大，重量较沉，在移动搬运过程十分不便，同时在进行钻孔时，前期需要准备的工作也比较繁琐。一种适用于水文地质的便携式浅水层打孔装置，其组成包括：支撑底座（1），支撑底座的上方设置有电机支架（2）、变速箱（3）和定位轴（4），电机支架通过螺栓组件与电机（5）连接，电机通过输出轴（6）与竖直斜齿轮（7）连接，竖直斜齿轮与水平斜齿轮（8）相互啮合，水平斜齿轮与丝杠轴（9）固定连接，丝杠轴的顶端焊接有柱型件（10），柱型件设置在盖板（11）内。本实用新型应用于水文地质的浅水层打孔装置。

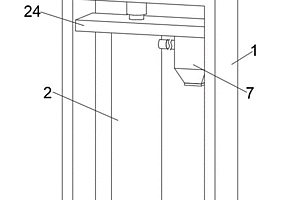

地质测量用取样装置 1365

 0

本发明适用于地质测量领域，提供了一种地质测量用取样装置，所述地质测量用取样装置包括：底板，所述底板一侧安装有滚动轮，所述底板上安装有操作箱；钻孔组件，安装在所述操作箱内部；取样组件，安装在所述操作箱内部，所述取样组件用于通过所述钻孔组件的运转对地下土壤进行取样收集。在该地质测量用取样装置使用时，通过滚动轮将操作箱推动至取样地点，随后驱动钻孔组件运转，将地表较硬的土块钻开，使取样组件运转至下方较为松软的土壤处，随后驱动取样组件运转，通过取样组件对地下内部的土壤进行夹取取样，并传输至操作箱内部进行收集，以此来完成自动取样操作，取样完成后只需将取样组件收起复位，再将钻孔组件收回操作箱即可。

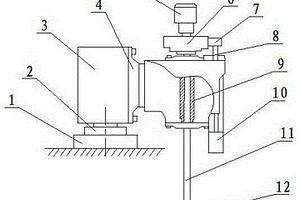

公路工程地质勘探回转式立轴钻探装置 672

 0

本实用新型涉及一种公路工程地质勘探回转式立轴钻探装置。目前公路工程地质勘探使用的钻探装置，一般没有设置回转装置，在钻探过程中要同时了解周边地质情况，传统的钻探设备带来诸多不便，影响地质勘探的进度。本实用新型组成包括：支撑座（1），所述的支撑座上方通过螺栓与回转座圈（2）的下圈连接，所述的回转座圈的上圈通过螺栓与连接体（3）下部连接，所述的连接体侧面通过螺栓与箱体（4）连接，所述的箱体内部安装有立轴（11），所述的立轴外径套有立轴套（9），所述的立轴套安装在所述的箱体内部，所述的立轴顶部通过联轴器与电机（5）连接，所述的电机下方安装有横梁（6）。本实用新型用于公路工程地质勘探回转式立轴钻探装置。

地质勘探测试装置 1090

 0

一种地质勘探测试装置，属于地质勘探设备领域，解决了地质勘探中存在的问题，它包含两个圆环基座，在每个圆环基座上均匀分布有三个顶丝，在每个顶丝的位于圆环基座内的部分设置有螺母和弹簧一，每个顶丝上的弹簧一设置在螺母与圆环基座之间，可以有效防止顶丝松动；两个圆环基座平行设置且轴线在一条直线上，两个圆环基座通过两根或多根连接板连接，每根连接板的一端与一个圆环基座固定连接，另一端与另一个圆环基座通过螺栓来连接，每根连接板上设置的与螺栓对应的螺孔是长型的且与圆环基座的轴线方向一致，围绕每个圆环基座设置有三个滚轮，每个滚轮通过一根伸缩弹力杆来与圆环基座连接，本实用新型用地质勘探。

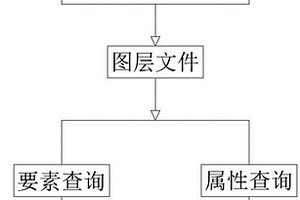

基于GIS的应用地质要素的查询展示方法 808

 0

本发明属于地质要素的查询技术领域，尤其为一种基于GIS的应用地质要素的查询展示方法，包括要素查询和分类查询，要素查询的方法为：步骤一：对不同类型的应用地质资料分为点要素、线要素和面要素进行查询，单击要素查询功能，鼠标停在视图内某一点，鼠标显示该点图元的简要信息，如果该点包含多个图元，分别显示，鼠标单击弹出详细属性列表，如果含有多个图元，单击鼠标弹出对话框包含哪些图元，通过选取可以查看某一图元属性。本发明，对应用地质数据进行数据提取与展示，比传统数据展示方法更加快速有效，本查询展示方法基于GIS地图进行图面展示，增加了数据位置信息，比传统数据展示方法更加直观明了。

可拆结构的勘探取样地质锤 1007

 0

本实用新型涉及一种可拆结构的勘探取样地质锤。目前，勘探取样地质锤在长时间使用时，会使勘探取样地质锤一端的扁嘴结构磨损，当扁嘴结构的尖部磨损后，在进行岩石敲击取样时费时费力。一种可拆结构的勘探取样地质锤,其组成包括：扁平结构件（1）和方头结构件（2），扁头结构件和方头结构件组成探勘取样地质锤锤体（3），探勘取样地质锤锤体下方连接有带有橡胶套的锤把（4），扁平结构件的竖直面的中间位置垂直连接有矩形结构的插块（5），方头结构端部的竖直面上开设有矩形槽（6），矩形槽的深度和高度与插块的长度与宽度相同，扁平结构件的竖直面与方头结构件的竖直面相互贴合。本实用新型应用于地质领域。

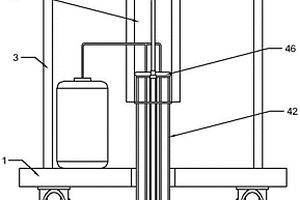

水文地质勘查样品取样装置 798

 0

本实用新型公开了一种水文地质勘查样品取样装置，属于水文地质勘查用设备技术领域。一种水文地质勘查样品取样装置，包括U形支架，U形支架顶面设有电动推杆，承载板底面设有电机箱，电机箱内设有第一电动机，转轴下端设有梭形钻头，安装板底面设有收集盒，收集盒后端设有放置盒，放置盒内设有第二电动机，主轴前端设有扇叶，收集盒后侧设有滤网，收集盒左端面设有软管，L形连接管下端设有U形取样管。本实用新型通过设置在U形支架的电动推杆，转轴下端的梭形钻头，主轴前端的扇叶以及L形连接管下端的U形取样管之间的配合，使得工作人员能够根据实际勘察需求精确的对指定深度的地质样品进行取样，提高了进行水文地质勘查时取样的效率。
