东方测控铜矿元素在线分析仪成功应用

编辑：中冶有色技术网 2023-04-17 13:51:02

铜矿成分复杂，在选矿和冶炼时为了能够对其进行综合利用，需要对其中的元素成分及含量（Cu、Fe、S、SiO2、Al2O3、CaO等）进行检测。传统的实验室检测，需要从现场取样、实验室制样，最后化验分析，整个过程需要数小时,检测结果严重滞后。并且取样仅使用料流的极小一部分，代表性不强。

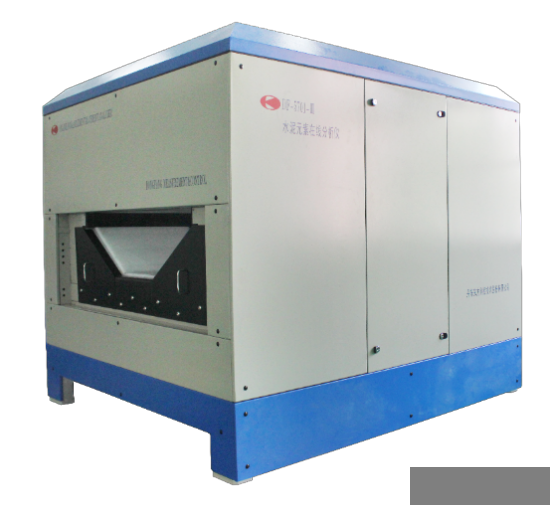

东方测控自主研发的铜矿元素在线分析仪是一款跨皮带式物料在线检测仪器，用于生产过程中需要对铜矿成分进行测量的相关环节。装置为模块化结构，不需切割皮带，可方便的绕皮带安装。运行时，皮带从测量装置内托槽上滑过，对流经的所有物料进行检测，整个检测过程不需取样，不接触物料，不影响皮带运行，可对铜矿元素成分进行快速分析,每分钟给出成分结果。可以按流量、时间对检测结果进行查询，具有分析时间短、分析精度高等特点。主要应用于入厂铜矿、入磨铜矿的元素检测，指导矿山配矿开采及入磨铜矿搭配。根据分析仪实时检测信息，实现对生产过程的有效控制，改良生产工艺，降低生产成本，提高金属回收率。

测量原理

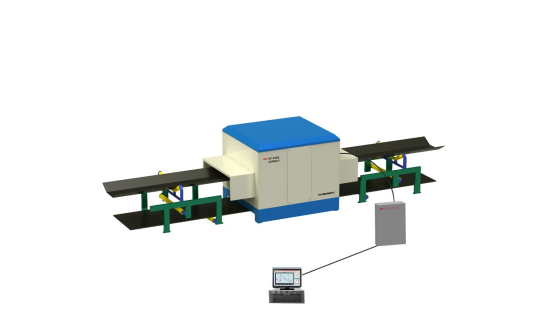

皮带上在线分析仪安装示意图

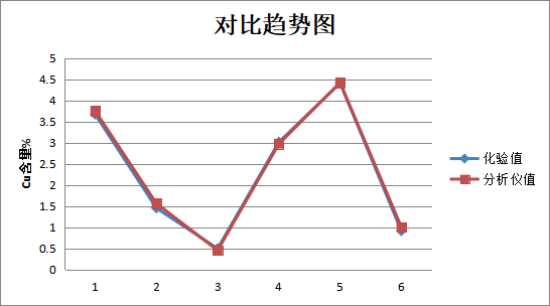

铜矿在线元素分析仪于2021年成功应用于西部矿业某大型铜矿。该铜矿储量位于全国前列，融采、选、冶、销为一体，矿床规模大，有用组分在精矿中富集，可综合利用，经济价值巨大。该铜矿开创了高原地区发展有色金属工业的先例，由东方测控总承包进行智能矿山建设，将铜矿元素分析仪安装在破碎后入厂皮带上，经现场性能验证测试，6组标准样品Cu元素范围0.49%-4.41%，分析仪测量误差为0.08%。测量数据相关性较高，R2=0.998，趋势一致性较好。

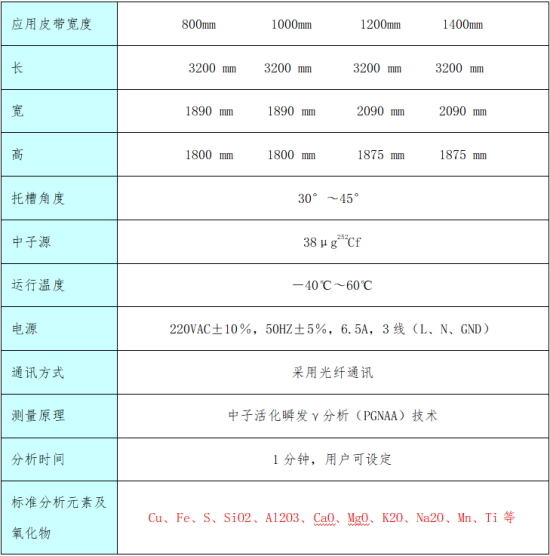

技术参数

产品优势

目前，生产企业大多数采用X荧光或化学化验，人工进行质量控制的方式，与之对比，铜矿元素在线分析仪具有以下技术优势：

（1）全面：测量通过的所有物料，代表性强。

传统的化验分析仅使用料流的极小一部分（通常为10-9），由于化验分析所用的极小部分被视为整个料流的代表，取样的代表性差。

与之相比，铜矿元素在线分析仪的分析结果代表性强，整体误差小。由于是对整个料流进行检测，反映了物料的全部信息，分析仪的随机误差即是该分析系统的整体误差。相反，与化验分析相关的随机误差在化验系统的整体误差中只占其中一部分，有时甚至只是很小一部分，而其他随机误差主要来自取样和制样。因此，整体误差比传统的化验分析要小的多。应用铜矿元素在线分析仪可以取消取样化验环节，降低工人劳动强度,指导分类堆放，全面掌握入厂铜矿品位。

（2）快速：每分钟即可给出检测结果,无需取样与制样。

传统的化验分析，需要取样、制样，最后化验分析，整个过程需要数小时,严重滞后。

与之相比，铜矿元素在线分析仪每分钟即可给出检测结果，实时性强,反馈迅速。分析仪每分钟提供前一分钟通过的物料的成分检测值,及时反映物料成分的变化趋势，在分析速度上具有明显的优势。

（3）稳定：非接触式测量，长期稳定运行。

铜矿元素在线分析仪跨皮带安装，流过分析仪装置通道的物料不与探测器相接触，减少了机械故障率，探测器采用恒温控制措施，能够保证探测系统长期稳定运行
