热搜：
铝灰资源化制备Sialon及其摩擦磨损特性研究.pdf - 朱炜军
下载：16 浏览：1218

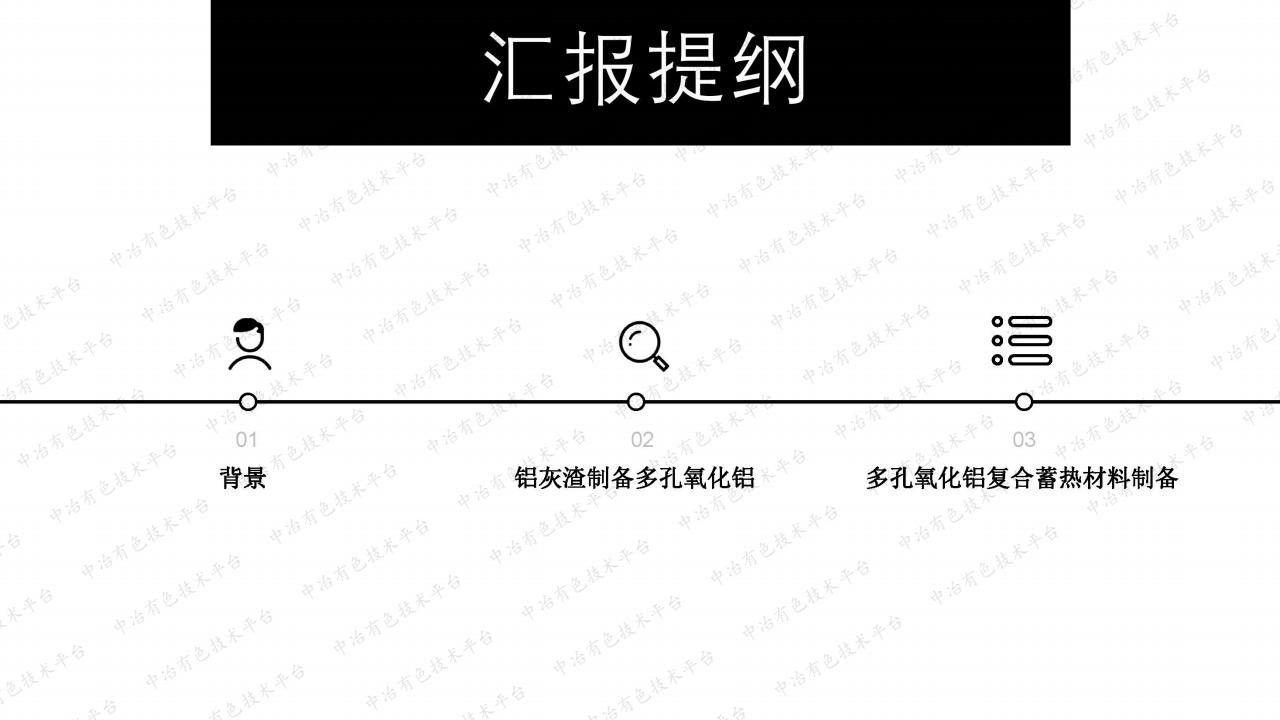

利用铝灰渣制备多孔Al2O3基复合蓄热材料.pdf - 张文杰
下载：19 浏览：1805
核壳网络结构金属基复合材料.pdf - 张于胜
下载：15 浏览：1288
BMD增材制造关键技术研究思考.pdf - 朱协彬
下载：21 浏览：1220
下载文档(19)
收藏文档(0)
举报

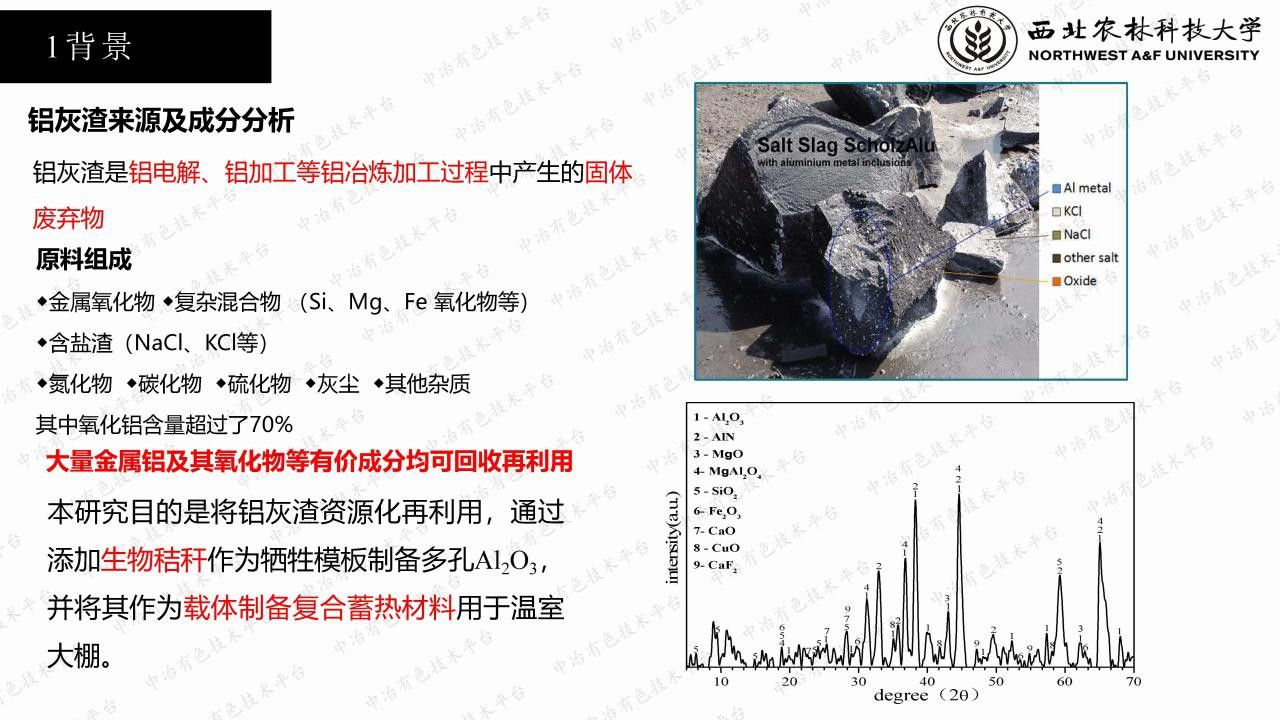

西北农林科技大学，张文杰，利用铝灰渣制备多孔Al2O3基复合蓄热材料，制备的所有样品中Al,O;的最高纯度达到97.2%。在AI(OH);胶体50g，秸秆粉末3g，加热850°C的条件下，制备样品Al,O;含量的为92.3%，比表面积,孔体积和平均孔为分别为261.22 m2/g，0.34 cm/g和52.64 nm。制备的复合蓄热材料，通过SEM观察，十水硫酸钠吸附在氧化铝孔洞和表面上，基本没有相分层和液相泄露。且通过DSC检测，添加氧化铝，致使十水硫酸 展开更多+
西北农林科技大学，张文杰，利用铝灰渣制备多孔Al2O3基复合蓄热材料，制备的所有样品中Al,O;的最高纯度达到97.2%。在AI(OH);胶体50g，秸秆粉末3g，加热850°C的条件下，制备样品Al,O;含量的为92.3%，比表面积,孔体积和平均孔为分别为261.22 m2/g，0.34 cm/g和52.64 nm。制备的复合蓄热材料，通过SEM观察，十水硫酸钠吸附在氧化铝孔洞和表面上，基本没有相分层和液相泄露。且通过DSC检测，添加氧化铝，致使十水硫酸钠熔点降低，相变潜热下降，添加17%氧化铝时，开始产生二级相变，当添加20%氧化铝时，熔点为25.63°C，相变潜热为210.56j/g。 收起+
换一批
对“”的评论 （0条）
