大宗固废预处理装置

1129 编辑：中冶有色技术网来源：上海中信元钧环保有限公司

2024-01-16 13:32:39

权利要求书： 1.一种大宗固废预处理装置，其特征在于：包括网格篦子、储料箱、金属板链输送带、倾斜布置的第一皮带输送机、螺纹滚筒破碎机、倾斜布置的第二皮带输送机和圆柱滚筒破碎机；

所述金属板链输送带、第一皮带输送机、螺纹滚筒破碎机、第二皮带输送机和圆柱滚筒破碎机沿着固废输送方向依次排列，螺纹滚筒破碎机和圆柱滚筒破碎机上下开口；

所述网格篦子布置在储料箱上方，所述储料箱上下开口，储料箱的下开口下布置有水平布置的金属板链输送带，所述金属板链输送带的一端与第一皮带输送机连接，第一皮带输送机近金属板链输送带端的高度低于第一皮带输送机远离金属板链输送带端，第一皮带输送机近金属板链输送带端低于金属板链输送带，所述第一皮带输送机远离金属板链输送带端位于螺纹滚筒破碎机的上开口上方，螺纹滚筒破碎机的下开口下方布置有第二皮带输送机，第二皮带输送机近螺纹滚筒破碎机端的高度低于第二皮带输送机远离螺纹滚筒破碎机端，第二皮带输送机远离螺纹滚筒破碎机端位于圆柱滚筒破碎机的上开口上方，圆柱滚筒破碎机的下开口即为所述大宗固废预处理装置的出料口。

2.根据权利要求1所述的一种大宗固废预处理装置，其特征在于，所述金属板链输送带通过布置在金属板链输送带一端的传动滚轮驱动且金属板链输送带的另一端设有输送带调节螺栓。

3.根据权利要求2所述的一种大宗固废预处理装置，其特征在于，所述金属板链输送带布置在支架上。

4.根据权利要求1所述的一种大宗固废预处理装置，其特征在于，所述第一皮带输送机和第二皮带输送机远离金属板链输送带端分别设有第一电磁铁和第二电磁铁。

5.根据权利要求1所述的一种大宗固废预处理装置，其特征在于，所述螺纹滚筒破碎机包括螺纹滚筒破碎机壳体和布置在螺纹滚筒破碎机壳体内的两螺纹滚筒；

螺纹滚筒破碎机壳体上下开口，两螺纹滚筒相互平行且水平布置，两螺纹滚筒间留有一定间隙，两螺纹滚筒分别通过传动皮带与第一螺纹滚筒驱动电机和第二螺纹滚筒驱动电机的驱动轴连接。

6.根据权利要求1所述的一种大宗固废预处理装置，其特征在于，所述圆柱滚筒破碎机包括圆柱滚筒破碎机壳体和布置在圆柱滚筒破碎机壳体内的两圆柱滚筒；

圆柱滚筒破碎机壳体上下开口，两圆柱滚筒相互平行且水平布置，两圆柱滚筒间留有一定间隙，两圆柱滚筒分别通过传动皮带与第一圆柱滚筒驱动电机和第二圆柱滚筒驱动电机的驱动轴连接。

7.根据权利要求1所述的一种大宗固废预处理装置，其特征在于，所述螺纹滚筒破碎机和圆柱滚筒破碎机布置在破碎机固定基座上，所述破碎机固定基座对应螺纹滚筒破碎机和圆柱滚筒破碎机的下开口位置设有镂空结构。

8.根据权利要求1所述的一种大宗固废预处理装置，其特征在于，所述第一皮带输送机和第二皮带输送机的倾斜角度为5～25°。

说明书：一种大宗固废预处理装置技术领域[0001] 本实用新型涉及垃圾回收处理设备技术领域，涉及一种大宗固废预处理装置，特别涉及一种垃圾清除效率高、自动化程度高且作业效率高的大宗固废预处理装置。背景技术[0002] 固体废物是指人类在生产建设、日常生活和其他活动产生的，在一定时间和地点无法利用而被丢弃的污染环境的固体、半固体废弃物质。传统地，人们一般无控地将固体废物排放、堆积、注入、倾倒、泄入任意的土地上或水体中，使这些废物进入环境，这样的处理方式经常以水、大气和土壤为媒介污染环境。随着人们生活水平的不断提高，人们对环境的要求越来越高，传统意义上对固体废物的处置已经不符合当前法规的规定了，对固体废物进行筛选从中回收具有一定回收价值的部分不仅能够带来经济效益，而且能够大大减少需堆积的固废的量。而对固废处理的第一步就是对固废进行初步筛分，对于国内大众固废(干垃圾、湿垃圾、城市污泥、污染土壤、矿山尾矿、工业废渣、铝塑包装废弃物等)而言，筛除固废中的垃圾(如树根、石头、塑料、金属)往往是第一步。当前固废初筛设备筛除效率较低、筛除处理速度过慢，往往还需要人工配合，这大大影响了其作业效率。[0003] 因此，开发一种清除效率高、自动化程度高且作业效率高的固废预处理装置极具现实意义。实用新型内容

[0004] 由于现有技术存在上述缺陷，本实用新型提供了一种清除效率高、自动化程度高且作业效率高的固废预处理装置，以解决现有固废预处理装置筛除效率低、作业速度慢、需人工配合且作业效率过低的问题。[0005] 为实现上述目的，本实用新型提供如下技术方案：[0006] 一种大宗固废预处理装置，包括网格篦子、储料箱、金属板链输送带、倾斜布置的第一皮带输送机、螺纹滚筒破碎机、倾斜布置的第二皮带输送机和圆柱滚筒破碎机；[0007] 所述金属板链输送带、第一皮带输送机、螺纹滚筒破碎机、第二皮带输送机和圆柱滚筒破碎机沿着固废输送方向依次排列，螺纹滚筒破碎机和圆柱滚筒破碎机上下开口；[0008] 所述网格篦子布置在储料箱上方，所述储料箱上下开口，储料箱的下开口下布置有水平布置的金属板链输送带，所述金属板链输送带的一端与第一皮带输送机连接，第一皮带输送机近金属板链输送带端的高度低于第一皮带输送机远离金属板链输送带端，第一皮带输送机近金属板链输送带端低于金属板链输送带，所述第一皮带输送机远离金属板链输送带端位于螺纹滚筒破碎机的上开口上方，螺纹滚筒破碎机的下开口下方布置有第二皮带输送机，第二皮带输送机近螺纹滚筒破碎机端的高度低于第二皮带输送机远离螺纹滚筒破碎机端，第二皮带输送机远离螺纹滚筒破碎机端位于圆柱滚筒破碎机的上开口上方，圆柱滚筒破碎机的下开口即为所述大宗固废预处理装置的出料口。[0009] 本实用新型的大宗固废预处理装置，结构设计合理，倾斜布置的皮带输送机不仅能够输送物料，而且一定程度上起到了筛选作用，表面光滑的杂物如石头会自倾斜的皮带输送机上掉落，螺纹滚筒破碎机内的螺纹滚筒能够有效破碎待处理固废，对尺寸较大的固废进行有效破碎(将其破碎成碎渣)，螺纹滚筒的存在能够大大提高其破碎能力，圆柱滚筒破碎机不仅起到了破碎效果，而且能够将固废碎渣压制成条形，以便后续进行储运，该装置清除效率高、粉碎效果好、自动化程度高，能够大大提高固废预处理的作业效率，极具应用前景。[0010] 作为优选的技术方案：[0011] 如上所述的一种大宗固废预处理装置，所述金属板链输送带通过布置在金属板链输送带一端的传动滚轮驱动且金属板链输送带的另一端设有输送带调节螺栓，通过输送带调节螺栓即可调整金属板链输送带。[0012] 如上所述的一种大宗固废预处理装置，所述金属板链输送带布置在支架上。[0013] 如上所述的一种大宗固废预处理装置，所述第一皮带输送机和第二皮带输送机远离金属板链输送带端分别设有第一电磁铁和第二电磁铁，以吸附固废中的金属材料。[0014] 如上所述的一种大宗固废预处理装置，所述螺纹滚筒破碎机包括螺纹滚筒破碎机壳体和布置在螺纹滚筒破碎机壳体内的两螺纹滚筒；[0015] 螺纹滚筒破碎机壳体上下开口，两螺纹滚筒相互平行且水平布置，两螺纹滚筒间留有一定间隙，两螺纹滚筒分别通过传动皮带与第一螺纹滚筒驱动电机和第二螺纹滚筒驱动电机的驱动轴连接。[0016] 如上所述的一种大宗固废预处理装置，所述圆柱滚筒破碎机包括圆柱滚筒破碎机壳体和布置在圆柱滚筒破碎机壳体内的两圆柱滚筒；[0017] 圆柱滚筒破碎机壳体上下开口，两圆柱滚筒相互平行且水平布置，两圆柱滚筒间留有一定间隙，两圆柱滚筒分别通过传动皮带与第一圆柱滚筒驱动电机和第二圆柱滚筒驱动电机的驱动轴连接。[0018] 如上所述的一种大宗固废预处理装置，所述螺纹滚筒破碎机和圆柱滚筒破碎机布置在破碎机固定基座上，所述破碎机固定基座对应螺纹滚筒破碎机和圆柱滚筒破碎机的下开口位置设有镂空结构。[0019] 如上所述的一种大宗固废预处理装置，所述第一皮带输送机和第二皮带输送机的倾斜角度为5～25°，角度过小，一方面对布置空间要求更高，另一方面难以保证杂物在重力作用下与皮带输送机脱离；角度过大，会给输送工作带来困难。[0020] 以上技术方案仅为本实用新型的一种可行的技术方案而已，本实用新型的保护范围并不仅限于此，本领域技术人员可根据实际需求合理调整具体设计。[0021] 与现有技术相比，上述实用新型具有如下优点或者有益效果：[0022] 本实用新型的大宗固废预处理装置，结构设计合理，倾斜布置的皮带输送机不仅能够输送物料，而且一定程度上起到了筛选作用，表面光滑的杂物如石头会自倾斜的皮带输送机上掉落，螺纹滚筒破碎机内的螺纹滚筒能够有效破碎待处理固废，对尺寸较大的固废进行有效破碎(将其破碎成碎渣)，螺纹滚筒的存在能够大大提高其破碎能力，圆柱滚筒破碎机不仅起到了破碎效果，而且能够将固废碎渣压制成条形，以便后续进行储运，该装置清除效率高、粉碎效果好、自动化程度高，能够大大提高固废预处理的作业效率，极具应用前景。附图说明[0023] 通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型及其特征、外形和优点将会变得更加明显。在全部附图中相同的标记指示相同的部分。并未严格按照比例绘制附图，重点在于示出本实用新型的主旨。[0024] 图1为本实用新型的大宗固废预处理装置的结构示意图；[0025] 其中，1为网格篦子，2为储料箱，3为金属板链输送带，4为输送带调节螺栓，5为支架，6为传动滚轮，7为第一皮带输送机，8为第一电磁铁，9为第一螺纹滚筒驱动电机，10为螺纹滚筒，11为第二螺纹滚筒驱动电机，12为第二皮带输送机，13为第二电磁铁，14为第一圆柱滚筒驱动电机，15为圆柱滚筒，16为第二圆柱滚筒驱动电机，17为出料口。具体实施方式[0026] 下面结合附图和具体的实施例对本实用新型中的结构作进一步的说明，但是不作为本实用新型的限定。[0027] 实施例1[0028] 一种大宗固废预处理装置，如图1所示，包括网格篦子1、储料箱2、金属板链输送带3、倾斜布置(倾斜角度为5～25°)的第一皮带输送机7、螺纹滚筒破碎机、倾斜布置(倾斜角度为5～25°)的第二皮带输送机12和圆柱滚筒破碎机；

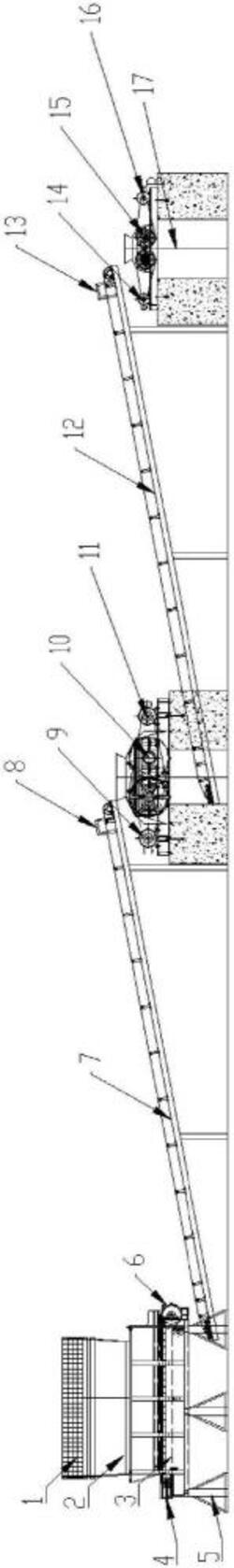

[0029] 金属板链输送带3、第一皮带输送机7、螺纹滚筒破碎机、第二皮带输送机12和圆柱滚筒破碎机沿着固废输送方向依次排列，螺纹滚筒破碎机和圆柱滚筒破碎机上下开口；[0030] 网格篦子1布置在储料箱2上方，储料箱2上下开口，储料箱2的下开口下布置有水平布置的金属板链输送带3，金属板链输送带3通过布置在金属板链输送带3一端的传动滚轮6驱动且金属板链输送带3的另一端设有输送带调节螺栓4，金属板链输送带3布置在支架5上，金属板链输送带3的一端与第一皮带输送机7连接，第一皮带输送机7近金属板链输送带3端的高度低于第一皮带输送机7远离金属板链输送带3端，第一皮带输送机7近金属板链输送带3端低于金属板链输送带3，第一皮带输送机7远离金属板链输送带3端设有第一电磁铁8，第一皮带输送机7远离金属板链输送带3端位于螺纹滚筒破碎机(螺纹滚筒破碎机包括螺纹滚筒破碎机壳体和布置在螺纹滚筒破碎机壳体内的两螺纹滚筒10；螺纹滚筒破碎机壳体上下开口，两螺纹滚筒10相互平行且水平布置，两螺纹滚筒10间留有一定间隙，两螺纹滚筒10分别通过传动皮带与第一螺纹滚筒驱动电机9和第二螺纹滚筒驱动电机11的驱动轴连接)的上开口上方，螺纹滚筒破碎机的下开口下方布置有第二皮带输送机12，第二皮带输送机12近螺纹滚筒破碎机端的高度低于第二皮带输送机12远离螺纹滚筒破碎机端，第二皮带输送机12远离金属板链输送带端设有第二电磁铁13，第二皮带输送机12远离螺纹滚筒破碎机端位于圆柱滚筒破碎机(包括圆柱滚筒破碎机壳体和布置在圆柱滚筒破碎机壳体内的两圆柱滚筒15；圆柱滚筒破碎机壳体上下开口，两圆柱滚筒15相互平行且水平布置，两圆柱滚筒15间留有一定间隙，两圆柱滚筒15分别通过传动皮带与第一圆柱滚筒驱动电机14和第二圆柱滚筒驱动电机16的驱动轴连接)的上开口上方，圆柱滚筒破碎机的下开口即为大宗固废预处理装置的出料口17，螺纹滚筒破碎机和圆柱滚筒破碎机布置在破碎机固定基座上，破碎机固定基座对应螺纹滚筒破碎机和圆柱滚筒破碎机的下开口位置设有镂空结构。

[0031] 经验证，本实用新型的大宗固废预处理装置，结构设计合理，倾斜布置的皮带输送机不仅能够输送物料，而且一定程度上起到了筛选作用，表面光滑的杂物如石头会自倾斜的皮带输送机上掉落，螺纹滚筒破碎机内的螺纹滚筒能够有效破碎待处理固废，对尺寸较大的固废进行有效破碎(将其破碎成碎渣)，螺纹滚筒的存在能够大大提高其破碎能力，圆柱滚筒破碎机不仅起到了破碎效果，而且能够将固废碎渣压制成条形，以便后续进行储运，该装置清除效率高、粉碎效果好、自动化程度高，能够大大提高固废预处理的作业效率，极具应用前景。[0032] 本领域技术人员应该理解，本领域技术人员在结合现有技术以及上述实施例可以实现变化例，在此不做赘述。这样的变化例并不影响本实用新型的实质内容，在此不予赘述。[0033] 以上对本实用新型的较佳实施例进行了描述。需要理解的是，本实用新型并不局限于上述特定实施方式，其中未尽详细描述的设备和结构应该理解为用本领域中的普通方式予以实施；任何熟悉本领域的技术人员，在不脱离本实用新型技术方案范围情况下，都可利用上述揭示的方法和技术内容对本实用新型技术方案做出许多可能的变动和修饰，或修改为等同变化的等效实施例，这并不影响本实用新型的实质内容。因此，凡是未脱离本实用新型技术方案的内容，依据本实用新型的技术实质对以上实施例所做的任何简单修改、等同变化及修饰，均仍属于本实用新型技术方案保护的范围内。
