湖北有色金属电冶金技术理论与应用

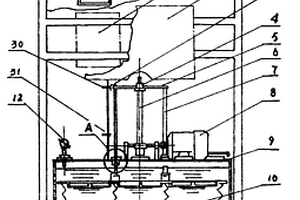

高温陶瓷焊补机 843

 0

本实用新型涉及一种高温陶瓷焊补机,属冶金炉窑修补机械领域。它由机壳、控制柜、锥形料斗、物料传送装置、焊补枪、电机、震动机、气源等构成。锥形料斗安装在机壳内,上端装有密封盖,下端装有物料传送装置,一侧装有控制柜,锥面上装有震动机。物料传送装置由绞龙壳体、绞龙、绞龙密封盖组成,其一侧通过传动轮和传动带与电机连接,下方通过橡胶软管连接有一焊补枪。它解决了现有当炉窑出现局部受损后采用冷补法修补工作量大,耗费时间长,修补挂结层耐用时间短的问题。能够在不影响窑炉生产的情况下,可快速、高效修补窑炉受损部位,具有修补物料输送量大,供料均匀,修补挂结层耐用时间长,适用范围广的特点,适用于工业炉窑的修补。

扇形段上框架加工用工装 1011

 0

一种扇形段上框架加工用工装，样板上设有多个与上框架轴承座板安装槽一致的凹槽。本实用新型提供的是一种扇形段上框架加工用工装，具有以下有益效果：1.利用对刀样板完成了对上框架这种多角度零件加工的对刀，使其在普通铣床精确加工成为可能；2.工效明显提高。使用本工装后，无需换算坐标值精确划线，普通铣床工序无需反复用正弦规扳铣刀盘角度，大大降低了装夹、调整的时间损耗；3.质量显著提高，满足了装配和设计要求，上线使用良好。本方案适用于有多个角度面的零件加工，特别是冶金产品扇形段上框架，经测试，本实用新型完全满足生产的需要和质量的要求。

水冷耐高温电机 974

 0

本实用新型公开了一种水冷耐高温电机。它包括定子,转子,壳体及端盖,壳体和/或端盖中开设有冷却液容器腔。本实用新型水冷壳体采用特种无缝钢管,壳体也是水路的一部分,这样利用流动的液体带走热量,或利用静态的液体吸收热量,降低定子的温度,降温效果好;本实用新型在端盖上设冷却装置,降低轴承的工作温度,避免润滑脂以液化流失,保护轴承正常使用,延长轴承的使用寿命。该电机适用于冶金、化工、消防排烟等高温环境。其结构简单,生产成本低,对水质无特殊要求。

同步控制器 758

 0

本实用新型公开了一种同步控制器,包括由增速、减速接钮、光耦组成的输入电路,与输入电路连接的包括单片机,与单片机连接时间和复位电路的信号处理电路,及与信号处理电路连接的包括D/A芯片组成的控增益放大器,其后的二级反相放大器构成的输出电路,该同步控制器具有抗干扰能力强,可靠性高,使用灵活,操作性能好,响应速度快等优点。广泛用于造纸、冶金、化工、纺织等行业的多分部传动调整系统。

提高筛网使用寿命的缓冲型高频振动细筛 798

 0

本实用新型涉及冶金选矿设备，是一种提高筛网使用寿命的缓冲型高频振动细筛，它具有机架，机架中安装有筛上收集斗和筛下收集斗，机架顶部两侧设计有倾斜布置的导轨，两导轨上安装有振动筛，振动筛上装有振动器，在机架上位于导轨高端一侧安装有给矿器，所述振动筛具有外框架置于两侧导轨上，外框架中装有内框架，内框架上装有筛网，内、外框架通过若干张紧螺栓装为一体，其特征是：在振动筛内框架中靠给矿器一端安装有一块缓冲板；本实用新型解决了现有高频振动细筛筛网容易损坏，使用寿命短，维修成本高，影响生产效率的问题，主要是用于选矿流程中的分选加工。

转炉干法除尘蒸发冷却塔喷水量调节装置 689

 0

本实用新型公开了一种转炉干法除尘蒸发冷却塔喷水量调节装置，特别涉及冶金炼钢行业转炉干法除尘蒸发冷却塔喷水量控制。所述装置包括电磁流量计、冷却水压力检测仪、冷却水压力报警仪、切断阀、流量调节阀、蒸发冷却塔、入口温度检测仪及出口温度检测仪。其中电磁流量计、切断阀、流量调节阀以及出口温度检测仪的控制信号与PLC系统连接，实现信号的传递，使水流量跟随烟气温度的变化而变化，平衡整个控制过程的供水量，以达到喷水量的自动控制调节。

铝青铜擦拭辊 614

 0

一种铝青铜擦拭辊，主要用于冶金行业的二十辊轧机擦拭辊。轴与辊套为带台阶圆柱体，采用铝青铜材料制作并经固溶处理的辊套与轴通过热过盈联接，轴开有透气孔。本实用新型辊套采用经固溶处理的铝青铜材料，通过离心铸造毛坯，经过挤制，耐磨性、抗拉强度、硬度及伸长率等综合力学性能有显著提高，耐磨性好；采用高精密磨床对辊套及轴头进行磨削，使用寿命及精度高；辊套的修磨量可达到5mm，材料利用率高；辊套两端连接部采用磨削加工，轴头与辊套采用热装过盈配合，连接牢可靠固，且连接后辊套与轴头同时磨削，同轴度高，并提高了旋转精度及转速。

粉状物料环保散装机 970

 0

本实用新型涉及环保机械设备,是一种粉状物料环保散装机,它具有下料筒,在下料筒的下部设有环形风道,下料筒的下料口及环形风道通过夹层伸缩软接头连接吸尘卸料头,在下料筒中安装有钢丝滑轮起吊机构,连接吸尘卸料头的阀芯;在下料筒侧壁设有进料口,并在环形风道上外接吸风管连通布袋除尘器,特别是:a.在下料筒的上方加装有锁风卸灰阀;b.在钢丝滑轮起吊机构的钢丝绳出口处安装有一防尘罩配接吸风接头连通环形风道;实用新型解决了现有粉状物料散装机受结构限制极易导致布袋除尘器运行浓度高,阻力大,且漏灰现象严重,污染环境等问题,广泛用于水泥、化工、冶金、粮食加工等行业。

烧结、球团及炉窑烟气氨法脱硫后产物硫酸铵溶液提纯装置 695

 0

本实用新型涉及一种冶金工业烧结、球团及炉窑工艺中产生的烟气用氨法脱硫后产物硫酸铵溶液提纯的装置,包括调PH值箱1、离心分离单元,调PH值箱1和离心分离单元通过管道连接,在连接管道上设置转料泵4,在调PH值箱1的下部连接曝气器3,离心分离单元为卧式螺旋卸料沉降离心机2。本实用新型利用氨法脱硫工艺中的氨水作为硫酸铵溶液的PH调节剂及金属离子去除剂,采用曝气、化学中和沉淀及物理离心分离的方法对硫酸铵溶液进行提纯,提纯装置结构简单,经济适用,分离后的硫酸铵溶液通过浓缩结晶干燥后,品质可以达到国家硫酸铵标准《GB535-1995》中合格品以上的要求。

清洗吸污两用车 645

 0

本实用新型涉及一种清洗吸污两用车,由汽车底盘、高压水罐、高压水路系统、吸污罐、吸污管、吸污管道系统、液压放管器、洗管器、液压绞盘和液压系统组成,所述高压水罐和吸污罐均置于汽车底盘上,所述缠绕在液压放管器上的高压水管和洗管器的进水口经高压水路系统与高压水罐相连;所述吸污罐由罐体、罐门和罐门夹紧机构组成,吸污管与吸污罐相连,吸污罐与具有抽真空作用的吸污管道系统相连;所述液压绞盘置于汽车底盘尾部,其上缠绕钢丝绳。该车广泛适用于市政、化工、机械、冶金、电力等部门清洗疏通下水道和各种管道的沉积物,同时可进行下水道中污泥清捞、装运、倾卸工作,同时具有运水、排水应急消防等功能。

齿轮减速器 1049

 0

本实用新型齿轮减速器的结构是:其壳体内设有硬齿面点线啮合齿轮,齿轮对数至少是一对,由其构成硬齿面点线啮合齿轮减速器;在啮合的齿轮中,小齿轮为一个渗碳淬火硬齿面的正变位的渐开线短齿,大齿轮为一个渗碳淬火硬齿面的负变位齿轮,它们的变位系数x分别为0～0.5、-1～-2.5,它们的全齿深h分别为1.6～2、1.6～1.9m_n;大齿轮,其上部有部分渐开线的凸齿廓,下部是过渡曲线的凹齿廓。本实用新型能够克服渐开线齿轮减速器和圆弧齿轮减速器存在的缺陷,同时在保留了它们的优点的基础上,还提高了承载能力和降低了噪声,可适用于任何场合的减速传动,例如用于起重、运输、冶金、矿山、化工等部门的减速传动。

高炉煤气除酸装置 953

 0

本实用新型涉及一种除酸装置,具体应用于钢铁冶金行业的高炉煤气净化与管道防腐领域,公开了一种高炉煤气除酸装置,包括进气管、出气管、罐体、填料滤层和喷淋装置,罐体开设有进气口,进气管通过进气口与罐体连接,罐体还开设有出气口,出气管通过出气口与罐体连接,罐体还开设有排水口,罐体中设置有填料滤层及喷淋装置,其特征在于,填料滤层采用角钢填料,角钢填料倒扣,水平设置于罐体中。本实用新型所提供的一种高炉煤气除酸装置,除酸原理简单,脱水效果好,工艺简捷,方便运行和维护,其结构简单、制作方便、易于安装和操作、成本低、使用效果好。

用于硅钢退火炉的分段拼接式穿带装置 799

 0

本实用新型涉及冶金行业硅钢退火炉技术领域，具体涉及一种用于硅钢退火炉的分段拼接式穿带装置。包括不锈钢穿带棒、箍圈、销轴、销、螺钉、螺母等。在带钢穿带中需要用到穿带棒，由于钢厂环境恶劣且材料容易生锈，不允许穿带棒采用碳钢等易生锈材质，以免铁锈沾在炉辊上引起硅钢品质问题，因而，穿带棒多用不锈钢材质且在炉内有一定温度下，进行穿带。考虑到穿带棒必须比带钢重且跨度一般要跨过至少3段炉辊，且有的炉口高度非常窄，穿带棒不能过高，造成设计尺寸小，容易垂头抵住转动的炉辊造成事故。由于不锈钢耐高温难以热处理提升刚度，因而设计一款跨辊间距长且挠度低的分段拼接式穿带棒显得尤为重要。

钢渣罐 711

 0

本实用新型公开了一种钢渣罐，属于冶金设备技术领域。所述钢渣罐包括：罐体、底座及倾翻装置；所述罐体的底部与所述底座顶部固定连接；所述倾翻装置包括：连接板、连杆及固定板；所述底座内沿所述底座长度方向开设有通槽；所述连杆的第一端穿过所述通槽与所述底座铰接，所述连杆的第二端与所述连接板的动作端铰接，所述连杆的第一端与所述连杆的第二端相对；所述固定板的一侧与所述罐体的侧壁固定连接，所述固定板的另一侧开设有凹槽；所述连接板的推动端通过销轴可滑动式地设置在所述凹槽内；所述连接板的吊起端开设有吊孔。本实用新型钢渣罐减少人工清渣环节，节约人力，方便操作。

高温焊补枪疏通器 979

 0

本实用新型公开了一种高温焊补枪疏通器，用于高温焊补枪疏通领域，包括手柄和安装于手柄前端的疏通杆；所述疏通杆上设有疏通齿。玻璃、焦化、冶金等行业的产品生产窑炉出现破损，使用高温焊补枪进行焊补，当枪管被焊补材料封堵时，使用本实用新型所述的疏通器可快速疏通焊补枪管，较传统疏通方式而言可减少对枪管的损害，同时疏通效果的较好。

节能型增湿蒸发空冷器 1048

 0

本实用新型公开了节能型增湿蒸发空冷器，涉及一种应用于石油、化工、冶金、电力等行业，包括壳体，所述壳体内部底端固定连接有储水箱，储水箱底端通过连通管与循环水泵的进水端固定连通，循环水泵的出水端固定连通有循环水管，循环水管上端贯穿壳体的外侧壁延伸至壳体的内部上端，且位于壳体内的循环水管下端面固定连通有若干均匀分布的喷头，壳体内部上端固定连接有捕雾器，且捕雾器位于循环水管上方，本实用新型通过卡接结构方便进行清洗更换防尘网框，减少了人力资源的浪费，且壳体内固定连接有两个对称设置的导流板，在液体顺着散热铜管滴落后，在导流板的作用下，滑落的液体从两侧落下，既减少了液体的回溅，也减少了液体粘连到防尘网框中上。

碳化硅重型渣浆泵 1018

 0

本实用新型提供一种碳化硅重型渣浆泵，前护板、蜗壳及后护板固定连接形成泵体，泵体内设置碳化硅陶瓷内衬组，碳化硅陶瓷内衬组包括固定于前护板上的碳化硅陶瓷前衬板、固定于后护板上的碳化硅陶瓷后衬板和固定于蜗壳上的碳化硅陶瓷蜗壳内胆，并拼合形成封闭的涡流腔体，碳化硅陶瓷内衬组与泵体之间设置有固定缓冲层，固定缓冲层为树脂/碳化硅复合材料。本实用新型的碳化硅重型渣浆泵，降低了碳化硅重型渣浆泵的制作难度，实现金属材料与输送介质的零接触，在发挥碳化硅陶瓷强耐磨耐腐蚀的优点的同时，保证了碳化硅重型渣浆泵的整体强度和稳定性，使用寿命长，维护周期长，综合成本低，适用于矿山、冶金、煤炭、电力、钢铁等行业的介质输送。

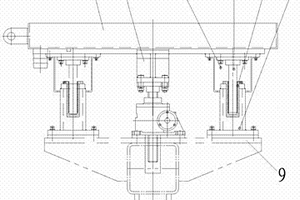

钝化机用导柱式料盘升降机构 570

 0

一种钝化机用导柱式料盘升降机构，用于冶金设备领域。料盘经两个支撑板与升降机固定在一起，装在手柄上的丝杆与底座螺纹连接，丝杆经联轴器与升降机二内的轴连接，轴经联轴器、连接杆、联轴器与升降机一内的轴连接；支撑板一与支撑板二内侧、连接杆上对称分布有四套导柱式料盘升降机构，所述导柱式料盘升降机构的导柱固定在支撑三内，与导柱连接的圆柱法兰轴承安装在轴承座上。本实用新型在原有的料盘升降机构上，增加了四套导柱式料盘升降机构，使导柱可以在圆柱法兰轴承内上下移动，因圆柱法兰轴承使用了小外径的钢球，具有轴承的低摩擦扭矩、高刚性以及良好的运行精度，使整个料盘升降平稳，可有效防止料盘内的钝化液洒出。

风冷U型连铸大包下渣检测装置 640

 0

本实用新型涉及冶金连铸渣控检测技术领域，且公开了一种风冷U型连铸大包下渣检测装置，包括半圆环形安装座和U型通风管；所述U型通风管对称安装在半圆环形安装座的两端；所述半圆环形安装座两端与U型通风管的连接处开设有气流腔；所述U型通风管的两端设有相连通的导流腔；所述气流腔和导流腔连通形成循环气流通道，所述气流腔包括冷风腔和热风腔；所述冷风腔位于热风腔的上方。该风冷U型连铸大包下渣检测装置，通过在半圆环形安装座上设置冷风腔和热风腔，并用U型通风管将冷风腔和热风腔连通，使冷空气能够流通中吸收线圈的热量，成为热风排出，结构简单，实现了降温效果的目的，使检测装置的使用寿命延长。

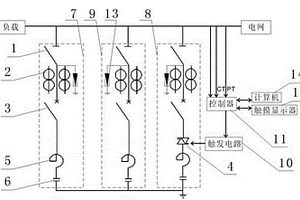

低压无功动态补偿装置 690

 0

一种低压无功动态补偿装置，包括相互并联的第一分相补偿回路、第二分相补偿回路、第三分相补偿回路；第一分相补偿回路、第二分相补偿回路、第三分相补偿回路均包括依次串接的断路器、互感器、接触器、电抗器与电容器；断路器、互感器之间连接有避雷针；所述第三分相补偿回路中的接触器与电抗器之间有投切开关；还包括与电网相连的控制器、连接控制器与投切开关的触发电路、连接于控制器的计算机和触摸显示器。本实用新型应用于配电网时，如电气化铁路、冶金等工业用户能够有效控制无功功率，提高功率因数，降低非线性负荷所引起的电压影响和谐波干扰，使三相负荷平衡化，改善电能质量，提高用户的生产工效，提高产品质量和降低能耗。

脱硫用生石灰活性度检测装置 948

 0

本实用新型公开了冶金环保设备领域的一种脱硫用生石灰活性度检测装置，以解决目前用化学分析法检测生石灰活性度过程繁锁、不能满足脱硫工序生产节奏的问题。它主要由反应容器、绝热盖、搅拌器、温度探头和多参数分析仪组成，绝热盖盖在反应容器上口，搅拌器和温度探头穿过绝热盖插入反应容器内，绝热盖上设有注水孔，温度探头与多参数分析仪相连，反应容器外套有电热保温套。本实用新型通过测量生石灰加水反应后的温度变化速率，从多参数分析仪可直接读出生石灰活性度数值，过程简洁，快速高效，无需化学专业人员和化学药剂投入即可完成检测，为脱硫岗位人员及时评价脱硫剂质量提供数据支持。

纯玻璃钢萃取澄清池 808

 0

本实用新型涉及冶金工业建筑防腐池，是一种纯玻璃钢萃取澄清池，它具有玻璃钢槽体，其特征是：槽体外壁位于高度中间位置设计有一圈玻璃钢加强箍，并在槽体外壁设计有多根垂直布置的玻璃钢加强筋；在槽体内布置有若干玻璃钢立柱，玻璃钢立柱纵、横成排排列，其高度与槽体高度一致，并在槽体顶部沿玻璃钢立柱的阵列布置有相应的纵向和横向玻璃钢拉板，玻璃钢拉板与槽体及玻璃钢立柱采用螺钉固定连接；本实用新型解决了现有钢结构骨架加玻璃钢槽体组成的萃取澄清池经常腐蚀渗漏，造成安全和质量事故，使用寿命短等问题，主要应用于铜湿法冶炼生产。

铁路用翻斗车车门安装装置 716

 0

本实用新型涉及冶金系统铁路用翻斗车车门的安装专用装置。其解决目前存在的劳动强度大、折页孔难以对齐等不足。措施:铁路用翻斗车车门安装装置,其主要由两个钩状拉杆1、连接在两个钩状拉杆1一端之间的螺杆座2、通过螺杆座2上的螺孔3与螺杆座2连接的螺杆4、装在螺杆4上的手柄5组成。本实用新型大大缩短了安装翻斗车车门时间,作业率大为提高,且结构简单,省时省力,容易实施。

自控式离心泵真空引水装置 676

 0

本实用新型涉及一种解决离心泵低水位水源场合引水问题的自控式真空引水装置,可应用于水利排灌泵站、冶金冷却系统备用水泵、消防系统泵组等设备上离心泵的自动引水,确保水泵顺利泵送。该引水装置主要由真空泵(1)、真空罐(2)、装于每台水泵排气口上部的自动排气止水阀(3)及真空自动控制系统(4)组成,真空泵运行产生真空引水,自动排气止水阀在水泵满水后阻止水进入真空管道,真空罐形成了真空度缓冲区,真空度自动控制真空泵的启停,从而确保离心泵待机时始终处于满水状态,使水泵具有自吸功能且能同时为多台泵引水,提高了离心泵运行的可靠性,不需要设计地下泵房,大大减少基建投资,消除了地下室因渗水、管漏、溃堤等造成淹水的隐患。

杀菌填充床 734

 0

本实用新型涉及一种杀菌填充床，解决了填充床结构复杂、杀菌效果欠佳、存在二次污染的问题。技术方案包括中空的柱体，其特征在于，所述柱体内设有至少一个消毒单元，每个消毒单元包括由下至上依次填充的支持层、消毒处理层和过滤层，所述消毒处理层填充有所述不溶性高分子季铵盐类杀菌剂。本实用新型杀菌填充床，结构简单、填充的杀菌剂具有不溶于水，可以有效地避免二次污染、易再生、可重复利用、杀菌效果好、溶胀性好、安全无毒、使用寿命长的优点，特别适用于冶金行业回用的中水消毒。

防尘式电液起动器 754

 0

本实用新型属于一种防尘式电液起动器。主要是解决现有装置不防尘、应用范围窄的问题。它的主要特征是包括柜体,短接接触器,接触器联锁正、反转控制电路,指示、控制单元、密封式盛液水箱,由波纹绝缘内胆、动极板、定极板之间构成的液体电阻,由传动电机、蜗轮副、丝杆、传动螺母、导柱构成的传动机构,该动极板设有通孔,且连为一体。具有液阻稳定,可在粉尘特别是冶金行业导电性粉尘环境下安全使用、占地面积小、可靠性高的特点。

智能型防爆压力变送控制器 604

 0

本实用新型公开了一种智能型防爆压力变送控制器,涉及一种自动化仪表,它由传感模块、信号放大模块、V/I变换模块、中央处理器CPU模块、LCD显示模块、变送模块、开关输出模块和通讯模块、防爆隔离模块组成。整合了传感器、计算机、通讯、防爆多种技术于一体,采用LCD中文显示界面,内置简易调试说明;电源模块适应范围宽,可接入DC12-36V电源或AC85-265V电源,开关输出额定电压可达450V、额定电流容量5A。本实用新型适用于石油、化工、煤炭、冶金等行业中的1区及1区以下含有爆炸危险性气体环境,对设备进行控制和信息传输,具有防爆、测量稳定、实时显示、中文界面、体积小和性价比高等特点,市场前景广阔。

炉内带钢测温装置 656

 0

本实用新型涉及冶金工厂炉内带钢温度在线测量技术领域。它提供了一种炉内带钢测温装置,包括辐射高温计、接触式温度计、测温罩和数据处理系统。它采用接触式温度测量来标定非接触式温度测量,可以在线对同一质点测温比对,实现同步校验,使测量精度大大提高。另外,实用新型炉内带钢测温装置还提供了方便有效的手段,可用于对各种钢种、各种目标温度进行校验。

均匀高效冷却气雾喷嘴 865

 0

本实用新型涉及冶金行业铸坯连铸设备喷嘴技术领域，具体为一种均匀高效冷却气雾喷嘴，包括气液混合阀体和喷嘴，气液混合阀体的横向及纵向均设有连接孔，连接孔相互连通；纵向连接孔分为混合室和进水室，横向连接孔为调节室，混合室纵向贯穿，进水室非贯穿，调节室横向贯穿；混合室顶部安装有喷嘴，混合室底部设有进气孔，进气孔内安装有气芯；调节室的两端分别设有调节阀杆和螺塞，调节阀杆延伸至混合室内，螺塞延伸至进水室内。该气雾喷嘴能够通过调节室对水的流速进行调节，同时还能控制水气混合效果，喷嘴的喷淋形状为实心圆锥形，喷射角度准确，雾化效果均匀稳定。主要适用于小方坯、圆坯连铸，确保喷淋效果。

双层车轮的上涂层辊车 846

 0

本实用新型涉及冶金设备技术领域，提供了一种双层车轮的上涂层辊车，包括机架、车体以及设于所述车体的底部的上涂层辊，所述车体上设有两组行走机构，每组所述行走机构至少包括两个第一车轮和两个第二车轮，所述第一车轮的位置高于所述第二车轮的位置，所述机架设有供所述第一车轮和所述第二车轮行走的轨道，所述轨道水平设置，且所述轨道在与机组中心线垂直方向上延伸。本实用新型的一种双层车轮的上涂层辊车，通过上涂层辊的第一车轮和第二车轮分别卡住机架上的轨道的行走面，使上涂层辊车的车体在垂直方向上的受力均传给机架，即使上涂层辊的受力方向由垂直向下变为垂直向上，对车体和上涂辊来说也是稳定的，保证了带钢的涂层质量。
