贵州贵阳有色金属冶金技术理论与应用

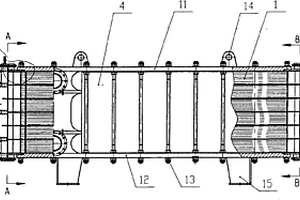

箱式宽通道平板换热器 912

 0

本实用新型公开的箱式宽通道平板换热器,由通道箱体(4)、换热板片(1)、进料口(2)、出料口(6)、进水口(7)、出水口(10)、检查口(16)、前分料箱(3)、后分料箱(5)、前分水箱(8)、后分水箱(9)、隔板(17)、上夹板(11)、下夹板(12)组成,箱体(4)为立方体,其内用隔板(17)分成若干宽通道,通道内有换热板片(1);箱体(4)前后端分别有前分料箱(3)和后分料箱(5),前分料箱(3)上下分别有进料口(2)和出料口(6);箱体(4)的两侧前后端有前分水箱(8)和后分水箱(9);前分水箱(8)上下分别有出水口(10)和进水口(7),后分水箱(9)下部有检查口(16);箱体(4)由上夹板(11)和下夹板(12)通过螺栓(13)夹紧。本实用新型具有制作工艺简单、热效率高、使用寿命延长的优点,适用于化工、冶金、医药、食品等工业部门。

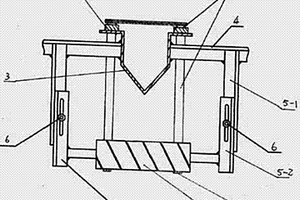

真空带式过滤机摩擦带张紧装置 965

 0

本实用新型涉及机械设备领域，一种真空带式过滤机摩擦带张紧装置，包括摩擦带、张紧辊、张紧支架，其特征在于所述张紧支架包括固定板和活动板,固定板一端与真空盒支架焊接,固定板上有锁紧螺孔，固定板另一端接活动板,活动板上有条形孔,锁紧螺栓穿过活动板上条形孔与固定板连接,所述张紧辊有转动轴，转动轴两端与张紧支架的活动板焊接。将摩擦带增加一套张紧装置，减小其弹跳幅度、使其运行平稳、不因弹跳导致摩擦带跳槽或卷入胶带与驱动棍之间，从而避免摩擦带损坏。具有制作成本低,设备运行稳定周期长的优点。适用于化工、冶金等企业，尤其适用于有真空带式过滤机的用户。

减少硫代硫酸盐用量的浸金助剂及其应用 1070

 0

本发明涉及湿法冶金技术领域，尤其是一种减少硫代硫酸盐用量的浸金助剂及其应用，由聚乙烯醇磷酸铵与硫酸锰、焦磷酸盐复合而成，有效解决了铜氨催化硫代硫酸盐浸金过程中浸出剂消耗量大的问题，取代了传统铜氨催化，降低了硫代硫酸盐消耗量，提高了金浸出率，降低了成本。

Mg-Gd-Y-Zr合金的制备及其处理工艺 705

 0

本发明公开了一种Mg-Gd-Y-Zr合金的制备，其特征在于：采用铸锭冶金法制备质量分数为Mg-12Gd-3Y-0.6Zr合金：工业纯镁、30.47%Gd镁钆中间合金、31.72%Y镁钇中间合金和30.16%Zr镁锆中间合金，在730～750℃熔化，采用CO2+SF6混合气体保护，浇注，经530℃均匀化退火24h后即得。退火后的Mg-Gd-Y-Zr合金在450℃进行挤压，挤压比为16:1，挤压后的合金时效T5处理即可。

采用标准测温元件测量小管径温度的方法及装置 589

 0

本发明公开了一种采用标准测温元件测量小管径温度的方法及装置，其方法是加工一个与标准测温元件相适应的转接件，将标准测温元件固定在转接件上，然后再将转接件串联在两根小管之间，转接件与小管的连接方式采用法兰连接方式；当小管内的流体介质流过转接件时，通过固定在转接件上的标准测温元件测得通过小管的温度。本发明通过将标准测温元件安装在转接件上，大大的提高了测量温度的准确性。转接件采用T形三通结构，T形三通的直通管两端加工成可快速连接的法兰连接方式，安装方便，密封性好，大大提高了安装效率。本发明采用标准测温元件，便于采购，价格便宜，可降低安装成本。提高有色冶金检测仪表装备水平。

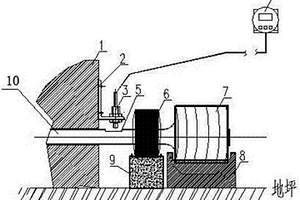

破碎机皮带传动轴测速方法及装置 775

 0

本发明公开了一种破碎机皮带传动轴测速方法及装置，通过皮带传动轴上的槽口随着皮带传动轴转动，皮带传动轴每转动一周，设置在槽口正上方的测速传感器都会感测到槽口一次，从而形成一个脉冲，脉冲数通过测速变送器进行转换，通过显示屏直观地把皮带传动轴的转速显示出来，并当显示的皮带传动轴的转速小于设定速度，或速率变化大，就可判定破碎机堵料，然后停机，通过人工清理堵塞。本发明可以实时的提供破碎机传动轴的运转状况，且结构简单，制作方便，能有效避免破碎机的堵塞，值得在冶金行业中大力推广。

高铬铸铁 997

 0

本发明涉及一种广泛应用于冶金、矿山、电力、化 工、煤炭等工业领域的耐磨易损件的高碳高铬耐磨耐 蚀铸铁，其特征是在铸铁中加入C3.8/2.8、Si≤1.0、 Mn≤0.8、P≤0.07、S≤0.05、Cr22/12、Mo0.7/1.3、 V0.25/0.35、Cu≤1.0、Re0.03/0.05，用此铸铁能铸 造渣浆泵过流件、物料输送管道、管道弯头、碎煤机滚 齿、磨煤机旋流器等冲击负荷大小的工件，使用寿命 比镍硬铸铁提高了1.22-2.33倍，比一般高铬铁提 高了1.03-1.47倍。

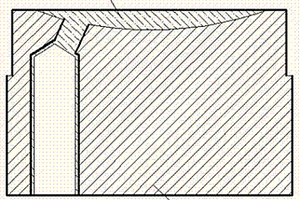

液压柱塞泵缸体的钢基体与铜合金圆柱面及孔的熔铸方法 940

 0

本发明公开了一种液压柱塞泵缸体的钢基体与铜合金圆柱面及孔的熔铸方法，步骤如下：清洁钢基体需熔铸表面，并对表面进行活化；将铜合金放置于钢基体上，进行预热；熔化铜合金使其流入到钢基体需复合区域；保温放置30-60min；两段冷却。采用本发明的技术方案后有效解决了钢基体与铜合金两种金属材质冶金结合的问题，并且使其界面的结合强度达到了产品的再加工及实用工况要求，使该类产品（液压柱塞泵钢基体整体熔铸缸体毛坯）的合格率可达95%以上，生产效率至少提高一倍以上，结合强度提高20%左右，相对国内同内产品成本下降约15%。

激光熔覆AlCrN复合涂层硬质合金铣刀的制备工艺 910

 0

本发明公开了一种激光熔覆AlCrN复合涂层硬质合金铣刀的制备工艺，该工艺采用AlCrN作为熔覆材料，利用激光熔覆技术快速加热、快速凝固，从而在硬质合金棒料上形成AlCrN熔覆层，随之将表层有熔覆层的硬质合金棒料加工为成品立铣刀，从而达到改善立铣刀的切削性能的目的。采用本发明方法制备的刀具，在其端刃及周刃上均有一层均匀的AlCrN熔覆层，且呈冶金结合，结合强度高，加工性能好；而且刀具既具有硬质合金本身的优点，由于表层的AlCrN熔覆层，同时又具有AlCrN涂层的高温综合性能(AlCrN涂层在1000℃时硬度仍保持25.6GPa)；与相同材质的硬质合金铣刀相比，采用本发明制备的铣刀在切削时使用寿命提高了37％。

电解槽大修槽渣回收用水的循环利用方法 835

 0

本发明公开了一种电解槽大修槽渣回收用水的循环利用方法，其特征在于，对电解槽大修槽渣进行水浸，使得电解槽大修槽渣中的氟化钠溶于水中，去除电解槽大修槽渣中的氟，处理过程中的用水，通过反渗透水处理系统进行回收，分离得到的清水循环使用，得到的高氟残渣制作冶金造渣剂，实现生产用水的循环使用。本发明将电解槽大修槽渣中难以去除的氟化盐分离，提高了电解槽大修槽渣的回收利用价值，使其变废为宝，实现了电解槽大修槽渣经济、无污染回收，从根本上消除污染隐患。

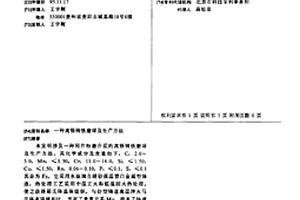

高铬铸铁磨球及生产方法 842

 0

本发明涉及一种用作粉磨介质的高铬铸铁磨球及生产方法。其化学成分及含量如下:C:2.0～3.0,Mn:≤1.50,Cr:11.0～16.0,Si:≤1.50,Cu:≤1.50,Re:0.06～0.10,P:≤0.1,S:≤0.1其余为Fe。它采用水玻璃自硬砂保温冒口金属型铸造,热处理工艺采用中温正火和低温回火热处理,使之获得屈氏体基体组织,与砂型铸造高温淬火马氏体高铬球相比,节省了贵重元系Mo,提高了铸球的冶金质量及铁水利用率和产品合格率,减少热处理费用。

降低硫酸锰合格液浊度的方法 599

 0

本发明提供一种降低硫酸锰合格液浊度的方法，涉及湿法冶金领域。该降低硫酸锰合格液浊度的方法，包括取硫酸锰合格液，常温下搅拌，加酸调pH值至4.0～4.5，待溶液充分搅拌均匀后，加入双氧水，反应时间15min，硫酸锰合格液浊度即可降至0.2NTU以下。通过在硫酸锰合格液中加入一定量硫酸，调节溶液pH值至4.0～4.5，加入还原剂双氧水，使硫酸锰合格液中高价锰氧化物在酸性条件下还原成二价锰离子，加入的硫酸被氧化还原反应所消耗，从而降低硫酸锰合格液的浊度且保持溶液pH值至5.0～5.5。

利用含氧多孔层吸除硅中杂质B的方法 959

 0

本发明公开了一种利用含氧多孔层吸除硅中杂质B的方法。按下述步骤进行：a）将硅块制成50～1000目的硅粉；再对硅粉预处理：分别用H₂SO₄与H₂O₂的混合溶液、HF溶液、无水乙醇溶液以及纯水各搅拌清洗，之后放入真空干燥箱中烘干；b）将预处理后的硅粉用腐蚀液进行高温腐蚀，再用纯水进行清洗、过滤后烘干，得到多孔硅；c）多孔硅的氧化：将多孔硅通过水溶液浸注或高温退火方式进行氧化，在多孔硅表面构筑含氧多孔层，得到含氧多孔硅；d）对含氧多孔硅进行酸洗，去除表面氧化层，再进行清洗、过滤后烘干，得到去除B的硅粉。本发明制备路径新颖，工艺简单，易操作，成本较低，能够有效的降低冶金级硅中的B浓度，并能在工艺上使B的浓度很容易的控制。

三明治烧结法制备轻质异型钢的方法 728

 0

本发明提供一种三明治烧结法制备轻质异形钢的方法，通过采用配置好异型钢粉末、粘结剂、造孔剂与作为中间层的钢板进行轧制成型，然后经过干燥去除干燥剂后采用电磁场下烧结法进行烧结成型，然后在谁溶液溶解造孔剂从而获得所需泡沫钢。首先采用三明治轧制法的中间层为钢板可以显著改善泡沫钢产品整体的强度和韧性。采用粉末中施加了稀土元素Ce等可以显著提高泡沫钢成品的强度。在烧结的过程中，施加了外加磁场和电场，可以显著提高粉末中元素的扩散作用，可以增加泡沫钢的密度，增加其强度，从而获得力学性能优良的轻质异型钢。本发明操作简单,成本低廉，可连续制备，成材率高，可制备出力学性能优良的轻质异型钢。属于冶金技术与材料科学领域。

含铁钴锌废渣的综合回收锌方法 629

 0

本发明涉及湿法冶金技术领域，尤其是一种含铁钴锌废渣的综合回收锌方法，将含铁钴锌废渣采用氧化性酸制备成浆液后，过滤，滤液在磁场条件下电解，实现了铁、钴同时脱除，缩短了工艺流程，而且经过对磁场强度合理控制，降低了电解过程阴极泥中铁钴含量，降低了电解后液中锌含量，使得大量的锌进入到阴极泥，提高锌与铁、钴离子的分离率。

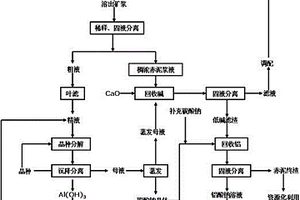

全湿法碱性体系下处理中低品位铝土矿的新工艺 679

 0

本发明公开一种全湿法碱性体系下处理中低品位铝土矿的新工艺，其特征在于：包括以下步骤：（1）拜耳法处理：将研磨后的中低品位铝土矿添加氧化钙（添加量为铝土矿重量的5-12%）进行溶出，溶出矿浆经稀释、固液分离后得到粗液与稠浓赤泥浆液；粗液经叶滤、晶种分解、焙烧后得到冶金级氧化铝，晶种分解后得到的母液经蒸发后用于赤泥回收碱的工段，蒸发过程析出的碳酸钠晶体用于赤泥回收铝的工段；（2）赤泥回收碱：将步骤（1）得到的稠浓赤泥浆液与氧化钙进行配料，用蒸发母液进行处理，固液分离后得到滤液与低碱滤渣，滤液调配后返回到拜耳法溶出工段；（3）赤泥回收铝：将步骤（2）得到的低碱滤渣用碳酸钠溶液进行处理，固液分离后得到赤泥终渣与铝酸钠溶液，铝酸钠溶液返回到拜耳法流程中。

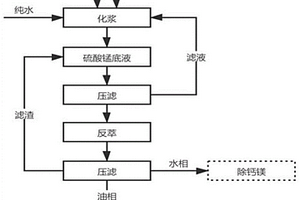

硫酸锰溶液萃取脱氟净化中复合反萃剂的使用方法 1045

 0

本发明提供一种硫酸锰溶液萃取脱氟净化中复合反萃剂的使用方法，涉及湿法冶金领域。该硫酸锰溶液萃取脱氟净化中复合反萃剂的使用方法，包括以下步骤：S1：取锰离子浓度20～30g/L硫酸锰溶液作底液，放入烧杯中使用玻璃棒常温搅拌，得到硫酸锰溶液；S2：使用天平称取30‑60克二氧化锰与40‑120克硫化钡，称量好之后将二氧化锰和硫化钡均放入纯水中融化成就浆状，得到化浆液。通过氧化还原反应制得复合反萃剂对硫酸锰溶液萃取脱氟，包括等摩尔量二氧化锰和硫化钡在纯水中化浆，再将其加入到等摩尔量锰离子的硫酸锰溶液中充分反应，过滤湿料作反萃剂萃取脱氟，有机相中氟离子浓度从3.5～4g/L降至10mg/L以下。

添加Zr和稀土Sc元素提高Al-5.2Mg-0.3Mn合金的制备工艺 1017

 0

本发明提供一种添加Zr和稀土Sc元素提高Al-5.2Mg-0.3Mn合金的制备工艺，采用半连续铸造冶金法制备了含微量0.25%Sc和0.12%Zr的Al-5.2Mg-0.3Mn合金铸锭，铸锭经均匀化退火、热轧、冷轧工艺，再经350℃/1h稳定化退火工艺处理，显著提高Al-Mg-Mn合金的强度，改善合金强度和塑性的配合，强度达到420MPa，抗拉伸率13.2%。

多孔叠层金属或合金溅射靶材的制备方法 1032

 0

本发明提供一种多孔叠层金属或合金溅射靶材的制备方法,该方法是以粒度在200目以上的超细金属或合金粉末为原料,采用真空冶金技术,经过粉体加压、烧结、焊接等步骤制备得到多孔叠层金属或合金溅射靶材。用本发明的方法制备的金属或合金溅射靶材的表面能较大,靶材在被溅射离子束撞击时表面的原子很容易被打出,大大减少了原子脱离材料表面需要的能量,可以提高溅射效率和薄膜生产效率。

基于乙醇法使硫酸锰溶液结晶的方法 1045

 0

本发明提供一种基于乙醇法使硫酸锰溶液结晶的方法，涉及湿法冶金技术领域。该一种基于乙醇法使硫酸锰溶液结晶的方法，包括乙醇法：所述乙醇法使硫酸锰溶液结晶方法步骤如下：S1、选取定量的硫酸锰溶液放入反应容器中，常温下充分搅拌；S2、之后向反应容器中缓慢加入无水乙醇，待上清液无色透明时，停止加无水乙醇；S3、反应容器内充分混合均匀后，使用压滤机对其进行压滤，获得硫酸锰结晶体。过向硫酸锰溶液加入极性很弱的有机溶剂无水乙醇使固体硫酸锰从溶液中析出。与现有硫酸锰结晶方法相比，此方法操作简便，能量几乎无消耗，对设备要求不高，后续压滤溶液经蒸馏后可继续加入到硫酸锰溶液中，实现无水乙醇的循环利用。

测试固溶时效处理对含Zr、Mn的Al-Cu-Mg-Ag合金性能影响的方法 596

 0

本发明提供测试固溶时效处理对含Zr、Mn的Al-Cu-Mg-Ag合金性能影响的方法，采用原材料为工业纯铝、纯镁和纯银以及A1-Cu，A1-Mn和A1-Zr中间合金，采用铸锭冶金方法制备了Al-5．3Cu-0．8Mg-0．5Ag-0．3Mn-0．5Zr(质量分数/%)合金铸锭，铸锭于500℃/24h均匀化处理后进行铣面，然后在460℃下保温2h后将铸锭热轧至6mm，再冷轧至3mm，沿轧制方向截取拉伸试样，试样经固溶处理后，水淬，再185℃/4h进行时效处理；进行合金的DSC分析、室温力学性能测试和合金的微观组织观察；以进一步研究不同的固溶时效处理对含Zr、Mn的Al-Cu-Mg-Ag合金性能的影响，从而便于进一步提高含Zr、Mn的Al-Cu-Mg-Ag合金的性能。本发明属于合金力学性能研究领域。

活性炭吸附杂质提取高纯氧化铝的方法 693

 0

本发明属于冶金、化工生产技术领域，具体是一种活性炭吸附杂质提取高纯氧化铝的方法。步骤为：将铝土矿研磨并进行灼烧；之后将铝土矿与浓硫酸混合，加热搅拌，冷却后沉降分离得浸出液；向浸出液中加入氢氧化钠溶液，静置除去不容物；之后加入浓硫酸并混合得硫酸铝溶液；将氨水与浓硫酸按比例混合反应制得硫酸铵溶液；将冷却的硫酸铝溶液与硫酸铵溶液充分混合制得硫酸铝铵溶液并置于加热装置中加热，加热温度为10℃～50℃，控制硫酸铝铵溶液的pH值为1～5，之后添加活性炭并进行搅拌，当混合液里产生晶膜时取出并冷却；分离出硫酸铝铵晶体并烘干，重结晶，再烘干；将其置于马弗炉中升温，煅烧，之后冷却制得氧化铝，本发明提纯效果好，生产效益高。

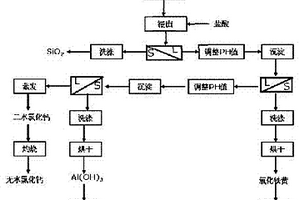

从粉煤灰中提取铝、硅、铁及钙元素的分步沉淀法 960

 0

本发明公开了一种从粉煤灰中提取铝、硅、铁及钙元素的分步沉淀法，包括：（1）将焙烧活化后的粉煤灰经盐酸溶出，过滤后得到滤渣及滤液，滤渣进一步处理得到白炭黑；（2）调整步骤（1）得到的滤液pH值为1.5―3.5，经沉淀过滤后得到滤渣及滤液，滤渣经洗涤烘干后得到铁的化合物；（3）调整步骤（2）得到的滤液pH值为3.8―5.2，经沉淀过滤后得到滤渣及滤液，滤渣经洗涤烘干后得到氢氧化铝，进一步煅烧后得到冶金级氧化铝；（4）将步骤（3）得到的滤液经蒸发后得到二水氯化钙，进一步灼烧后得到无水氯化钙。利用本发明可实现粉煤灰中铝、硅、铁及钙元素的分步提取，提取率均在70%以上。同时工艺简捷，成本低。

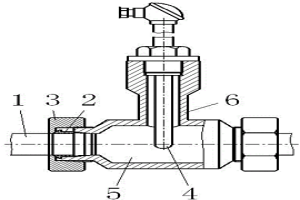

小管内流体介质温度的测量方法及装置 725

 0

本发明公开了一种小管内流体介质温度的测量方法及装置，其方法是加工一个与测温元件相适应的转接件，将测温元件固定在转接件上，然后再将转接件串联在两根小管之间，转接件与小管的连接方式采用卡接方式；当小管内的流体介质流过转接件时，通过固定在转接件上的测温元件测得通过小管的温度。本发明通过将测温元件安装在转接件上，使测温元件的测温头位于流体的中心位置，大大的提高了测量温度的准确性。转接件采用T形三通结构，T形三通的直通管两端加工成可快速连接的卡接方式，安装方便，密封性好，大大提高了安装效率。本发明采用标准化测温元件，便于采购，价格便宜，可降低安装成本。提高有色冶金检测仪表装备水平。

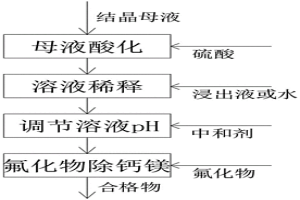

电池级硫酸锰生产中结晶母液深度除钙镁的方法 685

 0

本发明提供一种电池级硫酸锰生产中结晶母液深度除钙镁的方法，涉及湿法冶金领域。该电池级硫酸锰生产中结晶母液深度除钙镁的方法，包括以下步骤：S1：母液酸化；S2：常温下将S1中烧杯内溶液搅拌反应1～2h，获得酸化后母液；S3：溶液稀释；S4：调节溶液Ph:取S3稀释后的溶液1L，加中和剂调节溶液的pH至4.5～6.0，获得中和溶液；S5：将S4所得中和溶液升温至0～70℃，升温至设定值时停止；S6：氟化物除钙镁；S7：将S6中的混浊液保温反应2h，之后将混浊液过滤得到高纯电子级硫酸锰。在使用氟化物除钙、镁离子生产高纯电子级硫酸锰产品过程中，母液循环使用氟化物净化处理成为可能，使蒸法结晶率能在高位持续运行，大大提高生产效率。

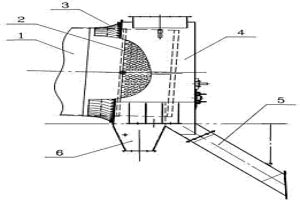

冷却机头罩下料装置 888

 0

本发明公开了一种冷却机头罩下料装置，圆筒筛（2）设置在冷却机筒体（1）的末端、伸入头罩壳体（4）内，在冷却机筒体（1）与头罩壳体（4）之间设置弹片密封（3），头罩壳体（4）下部设置大块料出口（5）、物料下料口（6）。圆筒筛（2）焊接于冷却机筒体（1）的末端。本发明为化工、水泥及冶金等工程中最常见的冷却机设备提供了一种新型下料装置，使大块物料或杂物分离出去，以提高生产效率，保证生产质量及减少人力成本。

去除硅中杂质磷的方法 675

 0

本发明一种去除硅中杂质磷的方法,属物理冶金提纯硅的技术领域,采用真空感应炉,在惰性气体氩气保护下,用具有强还原性的含钙合金或钙化合物作为脱磷剂,用钙的卤化物作助熔剂,在硅熔融态下进行脱磷反应。其操作步骤是:将工业硅料、脱磷剂、助熔剂按比例配好,混匀盛入坩埚内,将坩埚置于密闭的真空感应加热炉;抽出炉内空气,使加热炉保持微负压,停止抽真空,向加热炉内填充氩气,使炉内外气压一致;感应加热,当炉内温度达到1450℃-1600℃时,维持20-30min;脱磷结束后,缓慢自然冷却至室温;在稀盐酸下浸泡处理硅块2-4小时,去除杂质。经过脱磷处理后的硅块,磷含量小于2ppm,再进行去硼、去金属杂质处理,可作为太阳能电池的硅原料。

钢丝绳断绳保护器 719

 0

一种钢丝绳断绳保护器,属于断绳保护装置,在主轴(12)上方的锥轴上安装制动块(13)和压紧螺钉(14),鞍马套(2)通过连接螺钉(4)安装在套筒(3)上,套筒(3)与固定衬套(9)连接,甩锤(5)安装在支架(6)上,支架固定在活动衬套(7)上,活动衬套通过键(10)与主轴连接,并插装在固定衬套(9)的环槽内,在主轴下方的半圆槽(17)上安装钢球(11),当钢丝绳突然断裂,导致吊具失控坠落,给予旋转的甩锤一个附加角速度,提升了甩锤的离心力,使活动衬套产生向上的轴向运动,钢球(11)沿通道(8)后移,解除主轴与固定衬套之间的约束,向上与鞍马套配合,锥轴上三个等分压块上的制动块(13)向轴心收缩,夹紧钢丝绳(1),可防止吊具坠落,适用于建筑、煤矿和冶金等行业。

抗重金属中毒的高效中低温NH₃-SCR脱硝催化剂及其制备方法和应用 682

 0

本发明公开了抗重金属中毒的高效中低温NH₃‑SCR脱硝催化剂的制备方法，该脱硝催化剂包含以下成分α‑Fe₂O₃和FeMoO₄，其中α‑Fe₂O₃占物质的量的20％‑80％，剩余为FeMoO₄。本发明的脱硝催化剂具有良好的催化活性，并且抗重金属中毒能力优异，即使经质量分数为20％的重金属铅中毒后，催化剂依然能在225‑400℃范围内取得90％以上的NO_x转化率，催化性能和抗重金属中毒能力显著优于目前的商业催化剂。同时，该催化剂制备方法简单，易于合成，抗硫抗水中毒能力强，长周期运行稳定性好，可以广泛用于钢铁冶金、垃圾焚烧以及玻璃窑炉等行业复杂工况条件下的中低温烟气中氮氧化物的选择性催化还原去除。

浸锌渣湿法浸出铅、银方法 827

 0

本发明涉及湿法冶金技术领域，尤其是一种浸锌渣湿法浸出铅、银方法，经过将浸锌渣采用氯化钙溶液与双氧水的混合液进行浸出处理，并对浸出过程的液固比、氯化钙浓度以及双氧水加入量的控制，结合浸出温度、浸出时间的控制，极大程度的提高铅、银浸出率，使得大量的铅、银进入到浸出液中，保证了后续置换回收铅、银过程的回收率较高。
