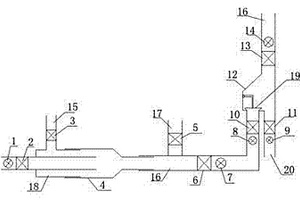

高炉喷煤远距离喷吹装置 1026

 0

本实用新型涉及一种高炉喷煤远距离喷吹装置,属于冶金行业高炉煤粉喷吹设备技术领域。技术方案是包含输煤管道(16)、补气风管道(15、20)、可调式补气器、助推式补气器,在输煤管道上设置可调式补气器和助推式补气器,可调式补气器和助推式补气器分别连接各自的补气风管道。本实用新型的有益效果:简化了远距离喷吹工艺流程和设施,降低了工程投资而且减少了喷吹煤粉的中间环节,喷吹压力高,设备维修量较少;对喷吹易燃易爆煤粉,可大大降低不安全因素,使高炉喷吹煤粉的距离既远又可根据工况的变化实现煤粉的稳定喷吹,更加适于实用。

凸缘结晶器铜管 1026

 0

本实用新型涉及一种用于冶金连铸设备的凸缘结晶器铜管,它包括有管体,在所述管体的上端设置有管体外凸缘。本实用新型改变了以往结晶器铜管通过卡板槽进行装配的方式,利用设置在管体上端的外凸缘实现与结晶器的装配,使结晶器铜管的机械强度、抗弯、抗拉性能大幅度提高,显著增强了结晶器铜管抵御变形的能力,提高了使用寿命,并且使结晶器铜管的结构简单,方便安装,装配精度和水密封性能得到保证。

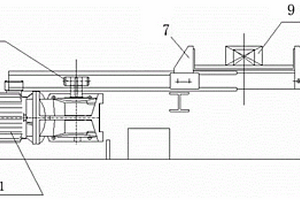

布料车 797

 0

本实用新型涉及一种烧结厂竖炉炉体内均匀布料设备，具体是一种布料车，属冶金设备技术领域。技术方案是：包含车体（1）、电机（2）、皮带（3）、减速机（4）、链条（5）、主动车轮组（6）、被动车轮组（7）、带式输送机（8），主动车轮组和被动车轮组分别固定在车体下方，电机和减速机设在车体上方尾部，电机和减速机通过皮带连接，减速机输出轴与主动车轮组通过链条连接，链条传动方向的上下倾斜角度为15-20度，带式输送机固定在车体上方。本实用新型的有益效果是：结构简单，便于维修。采用链传动，具有一定的缓冲作用，对电机、减速机具有一定的保护。能够降低设备故障率，减少停机时间，为生产的顺利进行提供了有力的保证。

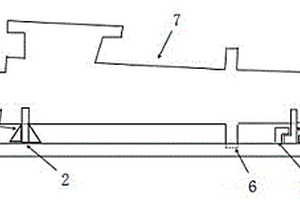

大方坯修磨装置 734

 0

一种大方坯修磨装置，属冶金技术领域，目的是解决大方铸坯的修磨问题，其技术方案是，它包括修磨台车和固定在修磨台车上的平面修磨工作台和角部修磨工作台，所述平面修磨工作台的上表面为承载的大方铸坯的平面，所述角部修磨工作台的上表面上设置有V型槽，所述V型槽的两个斜面相互垂直。本实用新型不仅可以方便地实现大方铸坯的固定和翻转，而且结构简单、成本低廉。使用本实用新型可大幅提高大方坯的修磨效率，降低工人的劳动强度。

用于RH分体式真空槽精确对接的导向装置 709

 0

一种用于RH分体式真空槽精确对接的导向装置，属于冶金设备技术领域，用于对分体式RH真空槽进行精确的对接导向，其技术方案是：它由两个“L”形的钢结构件组成，“L”形钢结构件的水平段垂直焊接于分体式真空槽的下部槽体上，竖直段垂直于水平段向上，竖直段上部的内侧面为斜面，两个“L”形钢结构件成对焊接于分体式真空槽下部槽体的两侧，并且每一对钢结构件的焊接位置与真空槽圆周中心点在同一水平面上。本实用新型可以提高RH分体式真空槽对接的精确度，使对分体式真空槽接后的上部槽与下部槽中心线之间的偏差小于3mm；导向斜面可以减缓对接过程真空槽的晃动惯性，提高分体式真空槽对接的作业效率和生产效率，生产成本降低。

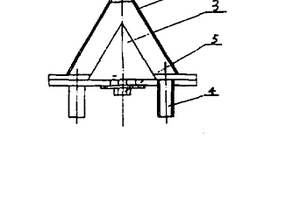

可调分配器 889

 0

本实用新型涉及一种喷射煤粉的装置,它特别适用于冶金电炉煤氧喷吹助熔中煤粉的分配。技术方案是:可调分配器组成中包括进煤管(1)、壳体(2)、导流锥(3)、出煤管(4)和调节机构(5),壳体(2)为锥形,壳体(2)内设有导流锥(3),导流锥(3)的偏心度由调节机构(5)调整。本实用新型集分配与调节为一体,结构合理,操作方便,减少了系统阻力和维修费用,提高了电炉冶炼的综合效率,降低了电耗。

丝杠同步提升拖圈式布料器 953

 0

本实用新型涉及一种冶金高炉炉顶机械设备,尤其是一种丝杠同步提升拖圈式布料器,包括箱体顶盖、拖圈,和拖圈同步提升机构,该提升机构包括底座分别固定在布料器箱体顶盖上的含有交流伺服电机的减速机和丝杠升降机,丝杠升降机的丝杠穿过顶盖,中间通过十字万向节连接到布料器的拖圈上,减速机和丝杠升降机通过设置在减速机输出轴上和丝杠升降机上的同步轮和与该同步轮相配合的同步带连接,采用这样结构后,使得拖圈不受径向力作用,重复定位精度较高,使用寿命长。

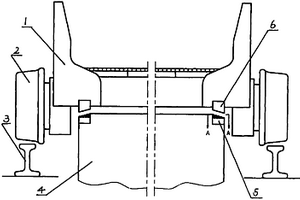

烧结台车用密封滑板滑道 953

 0

本实用新型涉及钢铁冶金行业用烧结台车,具体地说是一种烧结台车用密封滑板滑道,它包括台车体、风箱,该台车体底部两侧安装有滑板,该风箱顶部两侧安装有滑道,所述滑板、滑道呈5°楔形对称布置,滑道表面呈多重凹凸线型结构。由于滑板、滑道采用楔形对称布置,比传统水平布置提高了接触面积,同时提供了沿滑道的剪力,剪力的出现强化了干油润滑的效果,使润滑油分布更加均匀,由原来的线性分布变为面分布,因此约降低漏风7%左右;由于滑道表面采用多重凹凸线型结构,同时结合滑板、滑道楔形对称布置技术,大大提高了滑道整体的线性状态,在使用效果上每两道线型相当于一道通用滑道,因此比传统平板滑道约降低漏风8-10%。

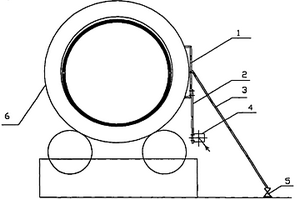

回转窑轴线状态监测装置 930

 0

本实用新型涉及水泥、冶金行业回转窑,尤其是一种回转窑轴线状态监测装置。包括直径测量器、竖直检测器、坐标位置确定器、支撑斜杆、升降支架,直径测量器由竖直横梁及固定在该横梁两端部的直角尺构成,两直角尺端部内侧直角处均装有小滚轮;竖直检测器为一工程检测尺,其上端与直径测量器连接,其下端装有坐标位置确定器,该坐标位置确定器为一垂直面板,面板上粘贴有坐标纸;支撑斜杆上端装有一对拐角夹板,并通过该拐角夹板与直径测量器的竖直横梁销轴铰接,支撑斜杆下端装有滚轮,该滚轮卡放在升降支架上的方槽内。通过本装置可及时了解、掌握回转窑的轴线运行情况,然后利用停机时间及时进行调整,以保证回转窑轴线始终在一条直线上运行。

用于钢水包热修的旋转倾翻设备 744

 0

本实用新型实施例提供了一种用于钢水包热修的旋转倾翻设备。属于冶金行业炼钢辅助技术领域。该装置包括：行走装置；水平旋转装置，其设置在所述行走装置上，并能够随所述行走装置一起移动承载架，其设置在所述水平旋转装置上，用于承载钢水包；倾翻机构，其与所述承载架相连接，用于驱动所述承载架倾翻；定位机构，其包括定位孔和定位轴，所述定位孔至少为一个，且所述定位孔设置在承载架上，定位轴设置在所述水平旋转装置或者行走装置上，所述定位轴能够进行伸缩运动，以插入所述定位孔内或从所述定位孔内拔出，以实现对所述承载架在不同倾翻角度的固定该装置能够将钢水罐运至特定的热修位，并满足在罐体检修过程中倾翻旋转的不同热修位置需要。

棒材冷床裙板挡钢装置 941

 0

本实用新型涉及一种棒材冷床裙板挡钢装置，属于冶金行业棒材生产设备技术领域。技术方案是：包含挡板（1）、连接板（2）、销轴（3）、安装底座（4）和紧固螺栓（5），所述连接板（2）为L型，L型连接板（2）的一边通过销轴（3）转动连接在安装底座（4）上，所述安装底座（4）通过紧固螺栓（5）安装在冷床裙板侧墙板（6）上，L型连接板（2）的另一边与挡板（1）固定连接在一起，所述挡板（1）和冷床裙板辊子（8）接触部分设有圆弧形缺口。本实用新型的有益效果是：通过挡板能够有效防止钢材由于顶在冷床裙板侧墙板上或者其接缝处造成的钢材弯曲、无法下钢等事故，制作简单，操作方便，不用时可将挡板掀起。

高炉送风吹管托运装置 629

 0

本实用新型涉及一种高炉送风吹管托运装置，属于冶金行业炼铁装备技术领域。技术方案是：支撑梁架（1）是由钢板焊接成的长方体中空梁架，固定托架（2）和活动托架（4）的上部均为与高炉送风吹管相匹配的圆弧形结构，固定托架（2）的下部固定在支撑梁架（1）上，固定托架（2）与支撑梁架（1）之间设有加强筋板（3），活动托架（4）的下部插在支撑梁架（1）上的插槽（5）中，固定托架（2）和活动托架（4）上部与高炉送风吹管相匹配的圆弧形结构相对布置，支撑梁架（1）上设有卡槽（6）。本实用新型的有益效果是：可以将送风吹管从工作位置与指定放置位置之间快速托运，从而减少高炉休风更换风口小套后炉况恢复时间，提升高炉产量。

LF炉石墨电极接长的工具 958

 0

本申请具体涉及一种LF炉石墨电极接长的工具，属于冶金设备领域，包括卡箍和扳把，所述扳把的周侧设有铰接部，所述扳把的一端设有抵接面，所述铰接部靠近所述抵接面设置，所述卡箍为弧形，所述卡箍的一端与所述铰接部铰接。通过弧形的卡箍箍住电极，将扳把的抵接面抵在电极的表面，根据力矩公式M＝FL，其中M为力矩、F为力、L为力臂，操作人员握住手柄最外端即可获得最大力矩，按照旋紧的方向进行旋扭，将备用电极与待接长电极间塞头与内螺纹间的旋扭紧固，从而完成电极接长操作，操作方便省力。

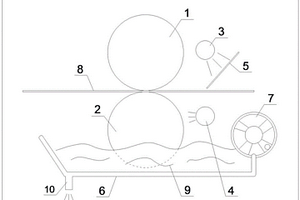

无取向硅钢涂层喷涂装置 813

 0

本实用新型提供了一种无取向硅钢涂层喷涂装置，属于冶金行业涂层技术领域，包括上涂辊和下涂辊，所述上涂辊一侧设有上喷淋管，下涂辊一侧设有下喷淋管，在上涂辊和下涂辊间的水平面上方设置一个倾斜挡板，所述上喷淋管对准倾斜挡板，下喷淋管对准下涂辊，所述下涂辊下方设置一个涂液收集槽，下涂辊部分置于涂液收集槽中，涂液收集槽底板设有涂液回流口，所述涂液收集槽通过一个升降装置调节自身高度。该装置稳定性好，可靠性高，能够有效保证无取向硅钢下表面涂层质量，避免出现漏涂或者涂层条纹缺陷，提高无取向硅钢涂层质量。

加入引流砂的辅助装置 987

 0

本实用新型涉及钢铁冶金技术领域，具体是涉及一种加入引流砂的辅助装置，包括机架、钢丝绳、第一滑轮组、第二滑轮组、下料管，第一滑轮组与机架互动连接，钢丝绳的一端穿过第一滑轮组，第二滑轮组包括支架和主滑轮，主滑轮安装在支架上，钢丝绳穿过第二滑轮组中的主滑轮与主滑轮滚动连接，钢丝绳的另一端和下料管的进料口连接，下料管的出料口伸入转炉内，本申请通过设置第一滑轮组、第二滑轮组和下料管，穿过第一滑轮组的钢丝绳能够节省工作人员的体力，工作人员在远处操作拉钢丝绳，带动下料管从转炉中拉出来，工作人员放出钢丝绳，下料管伸入转炉中，即可实现在操作人员在远离钢包水口处将引流砂通过下料管输送至钢包水口内。

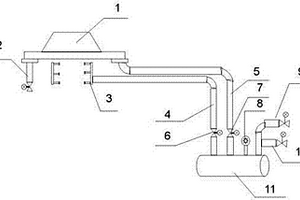

用于合金料槽的除烟防火装置 778

 0

本实用新型涉及冶金设备技术领域，具体涉及一种用于合金料槽的除烟防火装置，包括：下口合金料槽顶口对应固定上口合金料槽下口，下料管上端口倾斜安装于下口合金料槽底部，上口合金料槽下半部外壁固定若干个冲击流喷枪；本实用新型通过冲击流喷枪与下料管呈45°夹角，冲击流喷枪喷出氮气，氮气下压原理，杜绝了出钢过程中火苗有合金料槽向外扩散及冒烟现象，为员工提供了较好工作环境和安全保障。

RH真空精炼炉浸渍管 888

 0

本实用新型涉及一种RH真空精炼炉浸渍管，属于冶金行业RH真空精炼炉技术领域。技术方案是：整体成筒状结构，包含由外而内依次设置的外刚玉浇注层（4）、钢胆（1）、内刚玉浇注层（5）以及耐火砖层；所述耐火砖层包括镁铬砖层（2）以及承托镁铬砖层（2）的环托砖（3），镁铬砖层（3）与环托砖（3）的内、外径均相同，耐火砖层两端分别与钢胆（1）的两端平齐；所述外刚玉浇注层（4）包含设置在外刚玉浇注层（4）上且突出在环托砖（3）外侧的包裹部（40），所述包裹部（40）的内径与环托砖（3）的内径相同，包裹部（40）的外径与外刚玉浇注层（4）的外径相同。本实用新型的有益效果是：能够提高RH浸渍管的使用寿命，降低生产成本。

输送辊道上钢坯对中夹紧装置 974

 0

本实用新型涉及一种输送辊道上钢坯对中夹紧装置，属于冶金行业轧钢生产设备技术领域。技术方案是：立挡板A（7）和立挡板B（8）分别设置在钢坯输送辊道的两侧，减速电机（1）的输出轴与齿轮（2）驱动连接，齿条A（3）和齿条B（4）分别位于齿轮（2）径向两侧且与齿轮（2）相啮合，拉杆A（5）的一端与齿条A（3）相连接，拉杆A（5）的另一端与立挡板A（7）相连接，拉杆B（6）的一端与齿条B（4）相连接，拉杆B（6）的另一端与立挡板B（8）相连接。本实用新型的有益效果是：能够使钢坯沿输送辊道的中心线进入称重系统，使称重更加准确，为实现轧钢工艺的定尺定重提供有利条件，利于后期的轧制，提高成材率。

适用于板带精轧机活套绝对值码盘角度标定装置 572

 0

本实用新型涉及一种适用于板带精轧机活套绝对值码盘角度标定装置，属于冶金行业角度测量工具技术领域。技术方案是：刻度盘（1）的刻度范围为‑20°到80°，基底吸片（2）上设有中轴（2‑1），中轴（2‑1）垂直于刻度盘（1）表面且穿过刻度盘（1）圆心，连接杆（3）上设有连接孔（3‑1）、观察孔（3‑2）和指针（3‑3），码盘（7）、刻度盘（1）和连接杆（3）通过基底吸片（2）吸附在一起；伸缩杆（5）的一端与连接杆（3）相连接，伸缩杆（5）的另一端设有伸缩杆盖板（5‑2）、磁铁挡片（5‑5）和磁铁（5‑6）。本实用新型的有益效果是：可测量出起套实际角度，对码盘进行标定，而且便于携带。

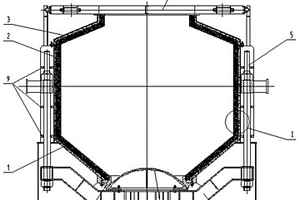

料罐保温结构 696

 0

本实用新型涉及一种料罐保温结构，属于有色冶金装置技术领域。技术方案是：保温盖（4）紧贴设置在罐体的上口；罐体包含罐体底部（1）、罐体中段（2）和罐体上部（3），均采用钢板内衬保温层结构，钢板内衬保温层结构包含钢板（11）、保温棉（12）和高强耐磨浇注料层（13），钢板、保温棉和高强耐磨浇注料层由外至内依次紧贴设置；密封环（8）安装在罐体底部（1）上，锥形阀（7）安装在底梁（6）上。本实用新型的有益效果是：解决了高温焙砂转运过程中温度降低、热量损失大及散粉状物料泄露飞扬的问题，并且降低了施工难度，提高了罐体内壁抗冲击性能和保温性能，延长使用寿命，保证生产安全稳定进行、实用性高。

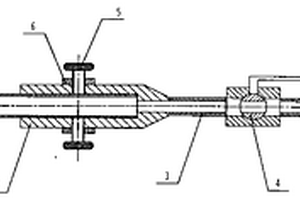

高炉烧铁口用氧气管路快速安全连接装置 956

 0

本实用新型涉及一种高炉烧铁口用氧气管路快速安全连接装置，属于冶金行业高炉炼铁设备技术领域。技术方案是：包含氧气源管（1）、氧气皮管A（2）、氧气皮管B（10）、软管连接件、氧气铁管连接件和氧气铁管（17），氧气源管（1）与氧气皮管A（2）的一端连接，氧气皮管A（2）的另一端通过软管连接件与氧气皮管B（10）的一端连接，氧气皮管B（10）的另一端通过氧气铁管连接件与氧气铁管（17）连接。本实用新型的有益效果是：操作既快捷又安全，保证了烧铁口作业的按时完成，促进了高炉高效生产和稳定顺行。同时避免了因作业过程中接口处崩开和回火事故的发生，充分保证了作业人员的安全。

棒材坯料传送装置 1025

 0

本实用新型涉及一种棒材坯料传送装置，属于冶金行业轧钢加热炉设备技术领域。技术方案是：槽体（6）为梯形，槽体（6）的下方安装有滚轮（8），槽体（6）的中间焊接支撑板（7），槽体（6）上设有托板（1），托板（1）固定在横筋板（3）上，横筋板（3）固定在滚轴（4）上，滚轴（4）通过轴承与后支架（5）转动连接，后支架（5）固定在槽体（6）上，液压缸（9）的缸体固定在槽体（6）上，液压缸（9）的活塞杆与吊架（12）驱动连接，吊架（12）固定在横筋板（3）上。本实用新型的有益效果是：能够有效减少传送装置不能自动探坯托起的问题，同时能够对弯曲度较大或者两端弯曲的坯料进行翻转，确保坯料正常入炉。

方便拆装的轨道吊装工具 645

 0

本实用新型涉及一种方便拆装的轨道吊装工具，属于冶金行业轧钢机械设备维护技术领域。技术方案是：左夹板（1）的上部设有吊装孔（5），左夹板（1）和右夹板（2）通过连接螺栓（3）连接在一起，左夹板（1）和右夹板（2）的下部构成与钢轨（4）头部相配合的钳口（8），所述钳口（8）的下部卡紧在钢轨（4）的腰部，钳口（8）的上部设有相互配合的凸台（7）和凹槽（10），所述凸台（7）位于左夹板（1）上，凹槽（10）位于右夹板（2）上。本实用新型的有益效果是：能够方便快捷的吊装钢轨，并且使钢轨在安装调试过程中处于水平状态，结构简单，拆卸方便，大大减少更换轨道的时间，有效的降低设备维护成本，保证生产线的正常运行。

智能型电磁除铁器 912

 0

本实用新型公开了一种智能型电磁除铁器，包括相接处具有金属皮带扣的输送皮带，还包括沿输送皮带输送方向依次设置的第一金属探测仪、第二金属探测仪及电磁除铁器；输送皮带，包括沿输送皮带输送方向延伸的用于放置物料的第一区域、以及沿输送皮带输送方向延伸的不放置物料的第二区域；第一金属探测仪，固定于第二区域上方，用于检测金属皮带扣；第二金属探测仪，固定于第一区域上方，用于检测物料中的金属；电磁除铁器，固定于第一区域上方，用于去除物料中的铁。本实用新型能够防止因检测到输送皮带上金属皮带扣而使电磁除铁器全功率工作，减少电能的损耗。本实用新型适用于冶金、煤炭、水泥、建材、电力等工矿企业，用于分离物料中混入的铁。

连铸板坯冷却装置 769

 0

本实用新型涉及一种连铸板坯冷却装置，属于冶金行业板坯连铸加工技术领域。技术方案是：包含储液箱（1）、滤板（12）、搅拌机构、板坯传送机构和喷淋系统，搅拌机构和滤板（12）分别设置在储液箱（1）的内部，板坯传送机构设置在储液箱（1）的上方，包含滚轮支架（2）、电机（3）、链条（4）、连接轴（5）和滚轮（6），喷淋系统包含水泵（15）、循环管（16）、喷淋板（17）、喷头（18）和入液管（19），喷淋板（17）设置在板坯传送机构的上方，喷淋板（17）的内部为空腔结构，喷淋板（17）上设有多个朝向下方的喷头（18）。本实用新型的有益效果是：冷却效果好，而且能够对冷却液进行回收利用，降低板坯连铸的成本。

锌锅锅沿保护装置 950

 0

本实用新型涉及一种锌锅锅沿保护装置，属于冶金行业镀锌锌锅保护技术领域。技术方案是：八块护板（1）和两块三角护板（2）为一组，设置在锌锅锅沿的一个侧边，八块护板（1）依次排列，通过折页一（3）连接到锌锅的边沿，两侧的护板（1）通过折页二各连接一块三角形护板（2）；四组护板（1）和三角形护板（2）分别设置在锌锅锅沿的四个侧边。本实用新型的有益效果是：采用匹配的护板，在锌锅升起后展开锌锅护板来对锌锅四周的高压电缆形成保护，避免捞渣作业时锌渣掉落到电缆上烧毁高压电缆，也可以防止气刀运行过程中飞溅的锌渣通过缝隙掉落到高压电缆上使其老化。

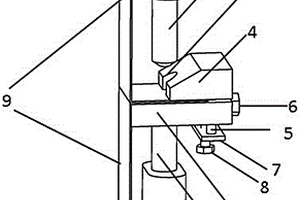

钢板电阻点焊L型剥离试样焊接辅助装置 887

 0

本实用新型涉及一种钢板电阻点焊L型剥离试样焊接辅助装置，属于冶金材料测试装备技术领域。包括固定夹持台（1）、下电极导向孔（2）、上电极导向孔（3）、移动夹持台（4）、连接杆（5）、紧固螺栓（6）、连接板（7）、夹紧螺栓（8），所述固定夹持台（1）为四方体形状，材质为尼龙材质，一侧设置有下电极导向孔（2），所述螺纹孔I（12）垂直贯通至下电极导向孔（2），所述紧固螺栓（6）装配在螺纹孔I（12）内，所述工作面（13）上设置有与下底面垂直的上电极导向孔（3），所述连接杆（5）可以在固定夹持台（1）中移动。本装置结构简单轻便，L型剥离试样加载、卸载操作简单方便。

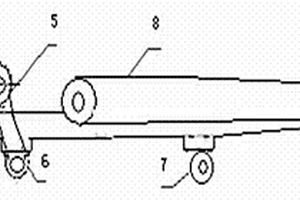

用于钢材端面对齐的弯臂式挡板 795

 0

本实用新型涉及一种用于钢材端面对齐的弯臂式挡板，属于冶金行业轧钢机械设备技术领域。技术方案是：包含立板（1）、筋板（2）、连接肋板（3）、辊道（16）和立板驱动机构，立板（1）按照钢材的运行方向设置在辊道（16）的前面，所述立板（1）垂直固定在筋板（2）上，立板（1）与筋板（2）之间设有多个连接肋板（3）；立板（1）的两端分别一个立板驱动机构，所述立板驱动机构包含连接板（5）、气缸（7）、挡板弯臂（11）、弯臂支架（13）、弯臂销轴（14）和支座（15）。本实用新型的有益效果是：能够改善挡板的受力状态，提高其稳定性和钢材的对齐效果，从而保证钢材产品质量，而且使用寿命长。

铸坯切割渣吹扫装置 795

 0

本实用新型涉及一种铸坯切割渣吹扫装置，属于冶金行业高温铸坯火焰切割渣去除设备技术领域。技术方案是：包含吹扫总管（1）、吹扫支管（2）和吹扫孔（3），两个吹扫支管（2）连接在一个吹扫总管（1）上，两个吹扫支管（2）之间构成U型，两个吹扫支管（2）相对的内侧面上分别设有多个上下布置的吹扫孔（3），吹扫孔（3）为扁平状，整体为对称结构。使用时，将该吹扫装置与火焰切割方面垂直，火焰切割的流渣在铸坯下方聚集，吹渣孔吹出的高压氮气或氧气从火焰切割的两侧同时对铸坯吹扫，从而使流渣迅速被吹散、清理干净。本实用新型的有益效果是：实现了两侧同时吹扫切割渣的功能，极大提高了切割渣去除的效率，能够满足连续生产的需求。

棒材散料布料装置 741

 0

本实用新型涉及一种棒材散料布料装置，属于冶金行业棒材精整设备技术领域。技术方案是：平移传动链轮固定在平移链支架（7）上，平移链条设有涨紧链轮（6），平移链条的一端为上料端，平移链条的另一端为下料端；提升传动链轮固定在提升链支架（1）上；提升链条设置在平移链条的上料端，升降料框（3）固定在提升链条上；单支拨料器（8）设置在平移链条的下料端，拨料臂（11）铰接在平移链支架（7）上，调整凸轮（13）的中心轴固定在平移链支架（7）上，调整凸轮（13）的凸轮曲面与拨料臂（11）相切。本实用新型的有益效果是：能够将交叉叠压在一起的棒材分开，有效解决小规格棒材交叉叠压状态下的散料和布料，提高棒材矫直机的作业效率。
