全部
▼
热搜：
994
0
一种履带式真空固液分离装置，包括履带底盘和机架；机架两端分别转动连接有驱动辊和从动辊，驱动辊和从动辊上缠绕设置有橡胶带，橡胶带上层内侧设有真空盒，真空盒底部连通有若干排液支管，每个排液支管分别与排液总管相连通，排液总管与气液分离器的进液口相连通，气液分离器的出气口与真空泵相连通，气液分离器底部设置有排液阀；机架上设置有若干导辊，导辊上缠绕设置有滤布，滤布贴附在橡胶带上层的上表面，滤布的进料端工作面上设置有收集漏斗，收集漏斗底部连通有布料器，滤布的出料端处设置有毛刷辊，毛刷辊转动连接于机架上，毛刷辊表面与滤布表面相贴合。本实用新型使用方便、工作稳定且能够有效解决冲孔煤泥水固液分离问题。
1068
0
本实用新型涉及金属提纯技术领域，具体为一种真空蒸馏提纯炉，包括炉体，所述炉体的内部设置有筒状加热炉腔，所述筒状加热炉腔的内部设置有石英结晶腔体，所述石英结晶腔体的内部设置有石英托架，所述石英结晶腔体的一端设置有第一水冷法兰，所述第一水冷法兰远离石英结晶腔体的一侧设置有进料密封门，所述进料密封门的一侧设置有进气口，所述进料密封门的内壁设置有绝热塞，所述进料密封门的外表面设置有密封门锁，所述筒状加热炉腔的一侧设置有冷凝罐，所述冷凝罐靠近筒状加热炉腔的一端设置有第二水冷法兰。该真空蒸馏提纯炉，结构清晰、设计合理，且密封性好，通过筒状加热炉腔与冷凝罐的配合使用，有效的提升了提纯后金属的纯度。
1092
0
本发明公开了一种水热焦产率的预测方法，包括以下步骤：（1）对生物质进行水热炭化实验；（2）取出步骤（1）所得的固液产物进行真空过滤分离，以水热焦干基质量与原料干基质量比计算得到水热焦的产率为X，（3）基于水热炭化实验数据和生物质的半纤维素、纤维素、木质素和灰分质量百分含量的关系，结合纤维素、半纤维素及木质素平行一级水热反应动力学模型模拟计算结果，建立生物质水热炭化水热焦产率预测模型为：X=(aHe+bC+eL+fA)*100%；（4）模型校核：使校核后的预测模型的计算结果更接近于生物质水热炭化实验实际测得的实验数据。本发明对某木质纤维类生物质的水热炭化水热焦产率进行预测，指导设计，具有实用性。
848
0
一种用积雪草提取积雪草甙新工艺技术，是采用以水或乙醇为提取剂，提取液浓缩后用非极性溶剂6号溶剂油脱脂，再用大孔树脂精制，干燥而成。乙醇和6号溶剂油、大孔树脂均回收利用，药渣可以再利用。该技术生产的产品具有提高免疫力、抗诱变作用、抗病毒作用、降低胆固醇、降低血糖、抗肿瘤和抗艾滋病毒等生理功能。因而成为许多医药制剂产品的原料。该产品主要用作调节人体生理机能、增强人体免疫力、治疗胃溃疡、高血压、失眠、皮肤病、伤口愈合、美容、保健、减肥等。这种积雪草甙技术其原料配方是；新鲜积雪草-100质量份，75％乙醇-800质量份，6号溶剂油-足量，大孔吸附树脂-足量。
639
0
本发明提供了一种制备高纯钨酸铵的方法，包括采用以氧化钨、偏钨酸铵、仲钨酸铵、多钨酸铵等为原料，加入纯水和液氨（或氨水）常温进行氨溶、搅拌混匀，经萃取除杂后于常压下加入超强酸进行酸沉结晶，酸沉结束后进行固液分离，将分离后的钨酸铵实施烘干后得本产品。在进行氨溶配料时控制主体溶液中钨酸根离子浓度在50~250g/L、溶液PH保持在7.5~11.0，在进行酸沉时，酸沉终点PH应控制在4.0~7.0。采用本发明可以使得钨酸铵产品的纯度大幅度得以提高，超过钨酸铵国家标准零级类别，满足电子工业、催化剂行业的指标要求，可用于生产纯度4N(99.99%)以上的高纯钨粉及钨金属制品。本发明的制备方法操作简单，且所制得的钨酸铵产品质量稳定，结晶率可达到96%以上。
1042
0
本发明提供了一种超纯钼酸铵的制备方法，包括采用以氧化钼、二钼酸铵、四钼酸铵、多钼酸铵等为原料，加入纯水和液氨（或氨水）常温进行氨溶、搅拌混匀，先经专项萃取剂萃取除杂后再于常压下加入超强酸进行酸沉结晶，酸沉结束后进行固液分离，将分离后的钼酸铵实施烘干，直至钼酸铵中的水份降至≤1.0g/cm3。在进行氨溶配料时控制溶液主体中钼离子浓度在50~200g/L、PH保持在7.0~10.0，先经专项萃取剂萃取除杂后再进行酸沉，酸沉终点PH控制在4.5~6.5。采用本发明可以使得钼酸铵产品的纯度大幅度得以提高，超过钼酸铵国家标准一级类别，满足电子工业、催化剂行业的指标要求。本发明的制备方法操作简单，不需要增设新的设备，且所制得的钼酸铵产品质量稳定，结晶率可达到97%以上。
918
0

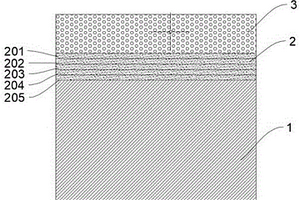

本发明公开了一种低残余应力聚晶金刚石复合片的制造方法，该聚晶金刚石复合片是由金刚石层和过渡层，利用传统的六面顶压机在压力为5GPa~10GPa，温度为1200ºC~1800ºC的条件下与硬质合金基体烧结制成；其中金刚石层是由平均粒度为0.5~100μm的金刚石混合组成，过渡层是由碳化钨微粉或碳化钨微粉与金属钴、金属钨、金刚石微粉中的至少一种混合而成，其中过渡层的微粉按照颗粒由小到大或按金刚石占空比由大到小依次铺设，至少铺设2层。制备用于钻探领域的低残余应力且高抗冲击韧性的聚晶金刚石复合片，提升PDC复合片的综合性能。并进一步提高其抗冲击韧性、减少金刚石层与合金基底之间的残余应力，降低PDC复合片的脱层风险以应对越来越复杂地质条件下的地质钻探。
804
0

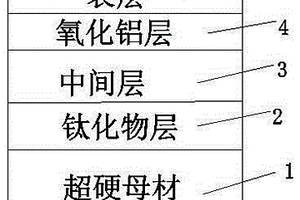

本发明涉及超硬材料领域，具体为一种超硬复合涂层及其制备方法。在超硬母材上设置有多层涂层，涂层从里到外依次为钛化物层、中间层、氧化铝层、表层，上述涂层采用CVD(化学气相沉积法)制成。本发明与单涂层相比，使得涂层与基体之间具有更高的结合强度，能够有效减小切削摩擦，降低切削力和切削温度；抑制热裂纹的产生，有效防止涂料层片状剥落；复合涂层有杰出的高温硬度、耐热性和附着力。
674
0
本发明公开了一种反应烧结碳化硅陶瓷研磨盘的制作方法，具体步骤包括：造粒粉的制备、增韧材料的加入、碳纤维编织体的浸渍处理、研磨盘坯体的预成型、研磨盘坯体的加工、研磨盘坯体的烧结、研磨盘的加工处理。本发明制得的研磨盘韧性好，径向强度高，可靠性好；本发明方法工艺简单、生产成本低、生产效率高，适于产业化制备高性能的碳化硅陶瓷研磨盘。
本发明属于磨具技术领域，具体涉及一种低熔硬脆金属树脂复合结合剂，其主要由下述重量份原料制成：25‑50份聚酰亚胺树脂粉，30‑60份青铜粉，8‑15份锡粉，5‑16份镍粉，2‑7份铋粉，2‑7份稀土元素。该结合剂兼具低熔点和硬脆性，用该复合结合剂制备的磨具可在低温下实现致密性成型，同时磨具还兼具金属结合剂砂轮的耐磨性，并拥有出色的锋利性。
1034
0
一种制备纳米SiC增强MoSi2复合材料的方法，该方法使用SiC粉和酚醛树脂高能研磨混合均匀后加入到Mo+C粉中，并进一步混合均匀。然后模压成型后，再进行反应熔渗法烧结，制备得到纳米SiC颗粒增强MoSi2基复合材料。在该方法中由于添加的辅助增强相SiC大大降低了Si+C→SiC，和Mo+Si→MoSi2反应的剧烈程度，从而减小了现有反应熔渗法试验中出现的样品开裂、变形、重复性差等现象，是一种可供工业化规模制备MoSi2基复合材料的方法。
本发明涉及一种AlN‑CoCrFeNi金属陶瓷电热材料及其制备方法。本发明所述的一种AlN‑CoCrFeNi金属陶瓷电热材料以AlN和气雾化CoCrFeNi高熵合金粉末为原料，采用热压烧结法制备得到，包括以下重量份的组分：10％≤AlN≤70％、30％≤CoCrFeNi≤90％。本发明以高塑性、高电阻率的CoCrFeNi高熵合金为金属粘结相，引入高热导率、低热膨胀系数、高电阻率的AlN用于调控材料的电阻率。本发明制备的AlN‑CoCrFeNi复合材料室温电阻率可达102～103μΩ·cm，400℃时电阻率可达103～104μΩ·cm，并且硬度大、热导率高、抗氧化性能好，在电烤烟、电热器、暖风机等方面有着良好的应用前景。
655
0
本发明公开了一种耐高温紧固件及其制备方法，先用纤维预制体制备低密度碳碳复合材料，按照设计尺寸对低密度碳碳复合材料机加工紧固件坯体，并从紧固件坯体一端开槽；之后用石墨纸将槽封闭，采用CVD工艺在紧固件外表面沉积碳化硅涂层；再将槽内的石墨纸取出，在槽内加入硅粉、碳粉的混合粉或硅粉、碳粉和锆粉的混合粉进行从内向外的反应熔渗，制得耐高温紧固件。低密度碳碳复合材料机加工易于加工，采用从一端部开槽，从内向外部反应熔渗的方法制备紧固件可以有效的避免工艺对机加工的紧固件的形状、尺寸及精度的影响，避免二次加工的损伤，且缩短了生产时间，降低了生产成本。
812
0
本发明公开了一种无压液相烧结碳化硅陶瓷研磨盘的制作方法，具体步骤包括：造粒粉的制备、增韧材料的加入、碳纤维编织体的浸渍处理、研磨盘坯体的预成型、研磨盘坯体的加工、研磨盘坯体的烧结、研磨盘的加工处理。本发明制得的研磨盘韧性好，径向强度高，可靠性好；本发明方法工艺简单、生产成本低、生产效率高，适于产业化制备高性能的碳化硅陶瓷研磨盘。
968
0
本发明公开了一种挤压法制备MoSi2-SiC-B复合陶瓷的方法，它的步骤如下：（1）将400目以上的元素粉Mo、Si、C和B及SiC粉末球磨混料，得到泥料；（2）将泥料反复练泥、静置、挤出调整，然后挤出成型，并在烘箱中于80-120℃烘干1-10小时，得到坯料；（3）将坯料放入铺有Si粉的坩埚中置入真空炉，冷却后得道MoSi2-SiC-B复合陶瓷。本发明利用元素粉Mo、Si、C和B及其SiC粉末为原料，获得MoSi2-SiC-B复合陶瓷。MoSi2-SiC-B复合陶瓷的密度保持在4.59g/cm3以上，适用于工业规模。
776
0
烧结尼龙一环氧复合新材料,是由三元共聚尼龙粉、环氧6101(或618、601)、双氰双胺、尼龙1010(或6、66)、青铜粉、空心玻璃微珠、玻璃纤维、聚四氟乙烯、二硫化钼、石墨、碳黑组成,生产方法:将前四种材料按比例均混,再按一定组份将后七种材料混入,装入金属模中,用普通压力设备在规定的压力和时间内压制成型,再用普通加热设备在规定的温度和时间内烧结,取出后经浸油即成所需零件。有特殊要求的可精密加工。
本发明涉及一种二硅化钼/碳化硅/碳化硼三相强度复合陶瓷的制备方法。该方法使用MoSi2、C及B4C元素粉模压成型，通过调整真空度并熔渗Si进行烧结，获得MoSi2/SiC/B4C三相强度复合陶瓷，所得材料孔隙率在10%或以下，强度大于180MPa。该方法补充了现有高温抗氧化强度材料品种，和现有高温陶瓷相比，获得了更高抗氧化性能环境下使用的强度陶瓷品种，工艺优化后可进一步提高利用价值。该法工艺简单，可规模生产。
950
0
本发明涉及一种铝合金表面微弧氧化膜层的封孔方法，该封孔方法包括：1)取聚偏氟乙烯树脂溶于N,N‑二甲基甲酰胺中制成封孔溶液；2)将待封孔铝合金材料置于压力容器中，抽真空后注入封孔溶液浸渍10‑15s后解除真空得湿材；3)将湿材缓慢升温至60℃‑70℃并保温使溶剂挥发得干材；4)将干材快速升温至190℃‑195℃使聚偏氟乙烯干膜层熔融，再快速降温至150℃‑155℃进行保温结晶，后冷却即完成封孔。该封孔方法在铝合金表面微弧氧化处理之后用聚偏氟乙烯树脂进行封孔处理，封孔效果好且表面致密平整，极大改善了微弧氧化膜层的耐磨性、耐蚀性和电绝缘性能，提高了铝合金型材的综合性能，拓展了其应用范围。
728
0
本发明公开了一种用于焊接铝铜构件的自钎钎料，它是由氟化物12-15%（氟化铝30-80%，氟化铯5-35%，余量为氟化钾），铪0.01-0.3%，锗0.01-0.8%，镍0.05-2%，铜0.8-3%，硅5-17%，余量为铝按照下述方法制备而成：将原料铪、锗、镍、铜、硅和铝入真空炉中冶炼、雾化成细粉，然后与氟化物粉均匀混合、压制成复合锭，将复合锭直接挤压成丝或管，将丝绕制成卷或将管切成环状即可得到自钎钎料成品。本发明的优点在于在现有的Al-Si-Cu-Ni合金系钎料基础上引入微量元素Ge、Hf，既降低了钎料熔化温度，有助于避免焊接中铝母材的烧损，又同时提高了钎料的强度和塑性，有助于改善钎焊接头的力学性能，而钎料塑性的改善又可使产品生产效率得以提高。
1011
0
本发明提供了一种反应熔渗纳米碳管‑碳化硅复合材料的制备方法，属于新型高温强度微晶陶瓷的低成本制备技术领域。该发明利用SiC、C、Si、B及纳米碳管元素粉、加入酒精或者水、酚醛树脂及聚丙烯酰胺等粘结剂球磨混料，并模压成型，在保护气氛下熔渗Si进行烧结，所得材料由于微晶强韧化，断裂韧性提高。该法适用于工业规模。通过调整组分比例控制反应物的粒度组成可以控制碳化硅制品的强韧性。
729
0
本发明提出了一种燃料电池催化剂，催化剂为具有三维多孔结构的过渡金属氧化物微米球负载的石墨化纳米金刚石；过渡金属氧化物为CoO/Co3O4，本发明提供的燃料电池催化剂的制备方法，具有生产工艺简单、反应参数容易控制和易于实现工业化生产的优点。
687
0
本发明属于高分子无机化学领域，具体涉及一种石墨烯增韧碳化硅陶瓷复合材料的制备方法。具体方法为：以氧化石墨为碳源，采用水热法在还原氧化石墨烯表面包裹一层SiO2颗粒，使石墨烯与SiC形成良好的界面层且分散均匀，同时在高温烧结过程在石墨烯与SiO2界面处通过碳热还原反应，原位生长碳化硅晶须及颗粒，提高界面强度和抗氧化能力，产生界面强化作用，增加裂纹扩展阻力，进一步改善陶瓷断裂韧性。本发明针对现有石墨烯/碳化硅复合材料制备技术中石墨烯分散性差和高温抗氧化性差的缺点，将原位生长、裂纹自愈合及强韧化机理应用于石墨烯/碳化硅材料的制备技术中，获得机械性能、界面结合性能优良的石墨烯增韧碳化硅陶瓷。
926
0
本发明公开了一种碳纳米复合材料及其在电池方面的用途，制备方法如下：对碳纳米管进行前处理，与混合酸混合，制得酸化碳纳米管；再制备SnO2；将酸化碳纳米管与SnO2混合，加入去离子水中，超声分散，水浴加热，滴加碱液使溶液呈碱性，将溶液过滤并洗涤至中性，先低温烧结再高温焙烧得到碳纳米复合材料。本发明制备的碳纳米复合材料在扫描电压为0.02‑2.5V，电流密度为25mA/g时，初始放电量可达1800mAh/g(远大于SnO2的200mAh/g和天然石墨的372mAh/g)，经过3000次循环后，容量仍约为1710mAh/g，具有良好的循环稳定性。
1017
0
本发明涉及氧化锆陶瓷应用领域，具体的说是一种用于超高温晶体生长炉温场的钇锆固溶体陶瓷及制备方法，钇锆固溶体陶瓷具有以下化学组成：（ZrO2?+?HfO2）：80%；Y2O3：19.5%；0.5%的其它微量杂质，其它微量杂质为氧化物，通过将氧化锆和氧化钇进行充分匀和、用高频加热熔壳法对钇锆固溶体磁力搅拌熔炼结晶、钇锆固溶体的破碎和粒度配备及成型、采用两步烧结法对钇锆固溶体陶瓷进行烧结得到用于人工晶体炉内的高纯钇锆固溶体陶瓷制品，该钇锆固溶体陶瓷材料与金属钼材料相比使用温度更高，安全使用温度2500度以下与传统金属钼材料相比使用温度更高，避免金属材料高温形变出现的高温过收缩、破裂等问题。
846
0
本发明属于纳米材料制备领域，具体涉及一种石墨烯原位生长碳化硅纳米材料的制备方法。本发明采用溶胶凝胶法在石墨烯表面包裹SiO2颗粒，使石墨烯均匀分散，同时石墨烯与SiO2粉体通过化学键结合，形成良好的界面，并且在界面处原位生长碳化硅晶须及颗粒，开启了石墨烯/陶瓷复合材料领域的新思路。本发明不仅增加了石墨烯的分散性、均匀性，还提高了碳化硅的反应速率，减少杂质引入，实现了高含量高产率碳化硅晶须的合成。本发明合成方法简单，缩短反应时间，相比于常规球磨混合法，原位合成能较好的避免球磨过程引入杂质，对原料粉体结构性能的破坏，解决了石墨烯与SiO2纳米颗粒分散不均匀等问题，为批量生产提供了坚实的应用基础。
757
0
本发明提供一种聚晶金刚石立方氮化硼复合片，它包括由下到上依次设置的硬质合金基体、聚晶金刚石复合层、聚晶立方氮化硼复合层及硬质合金保护层；所述聚晶金刚石复合层由金刚石微粉和纳米金属结合剂组成，所述聚晶立方氮化硼复合层由立方氮化硼微粉和金属陶瓷结合剂组成。本发明还提供一种制备该聚晶金刚石立方氮化硼复合片的方法，利用金刚石微粉、纳米金属结合剂制备金刚石结合剂混合料；利用立方氮化硼微粉、金属陶瓷结合剂制备立方氮化硼结合剂混合料；将硬质合金基体放入钽杯中，依次倒入金刚石结合剂混合料和立方氮化硼结合剂混合料；并放入硬质合金保护层，然后真空热处理后进行高温高压烧结。该复合片具有较高的抗冲击韧性和强度。
783
0
本发明公开一种新型螺栓固定碳化钨硬质合金块的高耐磨篦冷机组合锤头，包括锤头本体，在锤头本体下部两侧为锤头工作面，在锤头工作面上设置WC硬质合金块，WC硬质合金块通过螺栓固定在锤头本体上。本发明在锤头工作部位的易磨部位增加耐磨的WC硬质合金块，这样，使锤头的使用寿命得到了大幅提高。同时，利用锤头体超高锰钢材质优良的强韧性，保证了锤头在使用过程中，锤柄不会出现断裂。本发明专利具有使水泥熟料在破碎打散过程中，能提高锤头的使用寿命的优点。
810
0
本发明提供了一种银钎料及其制备方法和用途，主要由按照质量百分比计的以下组分制备得到：铜10％～50％、碳纳米管1％～8％、铈0.1％～0.8％、钕0.1％～0.5％，余量为银。所述的银钎料包括铜、碳纳米管、铈、钕和银，具有电导热性能优异、抗电侵蚀性能良好，将其用于异种电工材料连接领域，可提高连接处电流稳定性及抗侵蚀性。
本发明涉及一种铝合金型材表面微弧氧化改性方法及表面改性铝合金型材，所述方法包括：a)前处理：铝合金型材经吹扫除灰、清洗除油、水洗、干燥，完成前处理；b)微弧氧化处理：将铝合金型材置于电解液中进行微弧氧化，电解液包含以下组分：Na2SiO3、Na2B4O7、KOH、丙三醇、Na2MoO4、EDTA‑2Na；微弧氧化完成后取出；c)后处理：对铝合金型材进行清洗、干燥后，采用聚偏氟乙烯树脂对微弧氧化膜层表面进行封孔处理。本发明所得表面改性铝合金型材，在微弧氧化处理之后用聚偏氟乙烯树脂进行封孔处理，封孔效果好且表面致密平整，具有优异的耐磨性、耐蚀性和电绝缘性能，极大地提高了铝合金型材的综合性能。
中冶有色为您提供最新的河南郑州有色金属真空冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年06月28日 ~ 30日
2024年07月05日 ~ 07日
2024年07月12日 ~ 14日
2024年07月26日 ~ 28日
2024年07月26日 ~ 28日
