了解 | 铝合金热处理及“淬火”工艺

2021-12-21 09:17:02 来源：尚镁网

3699

简介：铝及铝合金热处理的作用：将铝及铝合金材料加热到一定的温度并保温一定时间以获得预期的产品组织和性能。铝及铝合金热处理基本作用原理：退火：产品加热到一定温度并保温到一定时间后以一定的冷却速度冷却到室温。通过原子扩散、迁移，使之组织更加均匀、稳定、，内应力消除，可大大提高材料的塑性，但强度会降低。

01铝及铝合金热处理的作用
将铝及铝合金材料加热到一定的温度并保温一定时间以获得预期的产品组织和性能。
02铝及铝合金热处理的主要方法及其基本作用原理
（1）铝及铝合金热处理的分类（如下图）

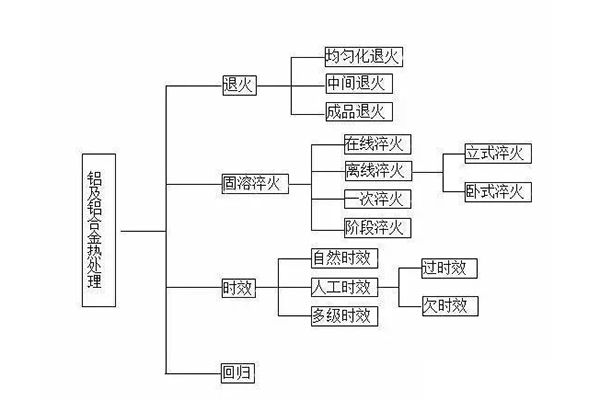

铝及铝合金热处理分类

（2）铝及铝合金热处理基本作用原理

(1) 退火：产品加热到一定温度并保温到一定时间后以一定的冷却速度冷却到室温。通过原子扩散、迁移，使之组织更加均匀、稳定、，内应力消除，可大大提高材料的塑性，但强度会降低。
①铸锭均匀化退火：在高温下长期保温，然后以一定速度（高、中、低、慢）冷却，使铸锭化学成分、组织与性能均匀化，可提高材料塑性20%左右，降低挤压力20%左右，提高挤压速度15%左右，同时使材料表面处理质量提高。
②中间退火：又称局部退火或工序间退火，是为了提高材料的塑性，消除材料内部加工应力，在较低的温度下保温较短的时间，以利于续继加工或获得某种性能的组合。
③完全退火：又称成品退火，是在较高温度下，保温一定时间，以获得完全再结晶状态下的软化组织，具有最好的塑性和较低的强度。
(2)固溶淬火处理：将可热处理强化的铝合金材料加热到较高的温度并保持一定的时间，使材料中的第二相或其它可溶成分充分溶解到铝基体中，形成过饱和固溶体，然后以快冷的方法将这种过饱和固溶体保持到室温，它是一种不稳定的状态，因处于高能位状态，溶质原子随时有析出的可能。但此时材料塑性较高，可进行冷加工或矫直工序。
①在线淬火：对于一些淬火敏感性不高的合金材料，可利用挤压时高温进行固溶，然后用空冷（T5）或用水雾冷却（T6）进行淬火以获得一定的组织和性能。
②离线淬火：对于一些淬火敏感性高的合金材料必须在专门的热处理炉中重新加热到较高的温度并保温一定时间，然后以不大于15秒的转移时间淬入水中或油中，以获得一定的组织和性能，根据设备不同可分为盐浴淬火、空气淬火、立式淬火、卧式淬火。
(3)时效：经固溶淬火后的材料，在室温或较高温度下保持一段时间，不稳定的过饱和固溶体会进行分解，第二相粒子会从过饱和固溶体中析出（或沉淀），分布在α（AL）铝晶粒周边，从而产生强化作用称之为析出（沉淀）强化。
自然时效：有的合金（如2024等）可在室温下产生析出强化作用，叫做自然时效。
人工时效：有些合金（如7075等）在室温下析出了强化不明显，而在较高温度下的析出强化效果明显，称为人工时效。
人工时效可分为欠时效和过时效。
①欠时效：为了获得某种性能，控制较低的时效温度和保持较短的时效时间。
②过时效：为了获得某些特殊性能和较好的综合性能，在较高的温度下或保温较长的时间状态下进行的时效。
③多级时效：为了获得某些特殊性能和良好的综合性能，将时效过程分为几个阶段进行。可分为二阶段、三阶段时效
(4) 回归处理：为了提高塑性，便于冷弯成形或矫正形位公差，将已淬火时效的产品，在高温下加温较短的时间即可恢复到新淬火状态叫回归处理。
02 铝合金淬火冷却速度
铝合金淬火炉之淬火时的冷却速度必须确保过饱和固溶体被固定下来不分解。防止强化相析出，降低淬火时效后的力学性能。
因此淬火时的冷却速度越快越好。但是冷却速度越大，淬火制品的残余应力和残余变形也越大，因此冷却速度要根据不同的合金和不同形状、尺寸的制品来确定。
一般合金的淬火对冷却速度敏感性强的，选择的冷却速度要大。如2A11，2A12合金淬火冷却速度应在50℃/S以上，而7A04合金对冷却速度非常敏感，其淬火冷却速度要求在170℃/S以上。
对于形状、尺寸大小不同的制品应采用不同的冷却速度，通常主要靠调整淬火介质的温度来实现。对于形状简单、中小型、棒材可用室温水淬火(水温一般 L0～35℃)，对于形复杂、壁厚差别较大的型材，可用40～50℃的水淬火。
而对于特别易产生变形的制品，甚至可以将水温升至75～85℃进行淬火。试验证明随着水温升高使其淬火制品的力学性能和抗蚀性能有所降低。
铝合金淬火炉之铝合金最常用的淬火介质是水。因为水的粘度小、热容量大，蒸发热快，冷却能力强，而且使用非常方便、经济。
但是它的缺点是在加热后冷却能力降低。淬火加热的制品在水中冷却可以分为三个阶段：第一阶段为膜状沸腾阶段。当炽热制品与冷水刚接触时，在其表面立即形成一层不均匀的过热蒸汽薄膜，它很牢固，导热性不好，使制品的冷却速度降低。
第二阶段为气泡沸腾阶段。当蒸汽薄膜破坏时，靠近金属表面的液体产生剧烈的沸腾，发生强烈的热交换。第三阶段为热量对流阶段，冷却水的循环，或制品左右摆动、或上下移动，增加制品表面与水产生对流的热交换，以提高冷却速度。
根据上面分析，为了很快突破第一阶段，迸一步冷却，保证淬火制品冷却均匀，需要在淬火水槽中装有压缩空气管，以便搅拌，同时制品入水槽后要作适当的摆动。
另外为保证水温不会升高太多，淬火槽应有足够的容量(一般应为淬火制品总体积的20倍以上)。而且冷却水应有循环装置。
除了调节水温来控制铝合金淬火炉的淬火冷却速度外，还可以在冷却水中加入不同的溶剂来调节水的冷却能力。
通常采用聚乙醇水溶液作为冷却介质，同时还可以调节聚乙醇水溶液浓度来控制制品淬火的冷却速度。一般易变形的制品，经常用这种聚乙醇水溶液来淬火。
03 铝合金型材的风冷和水冷淬火有什么不同
铝合金的淬火为高温突然降到低温为淬火，例如钢刀刀刃要在水中淬火，才硬和锋利，而铝材的淬火也有水冷淬火，也有风冷淬火。
建筑用6063铝型材即用风冷淬火，把淬火后的铝型材放在时效炉内时效一定时间，铝型材内部结晶重新排列，机械强度明显提高。在金属所有合金中，唯独只有铝合金有时效状态。
铝合金挤压型材成形温度为460~500度，一般要求淬火后的温度为200。通过高温挤压成型，固溶热处理后（淬火）进行人工时效的状态为风冷（T5）；通过高温挤压成型过程冷却，然后进行人工时效的状态为水冷（T6）。
俗话说的：T5是挤出后风冷的。T6是挤出后水冷的，经水淬火后硬度就提高了。就这么简单。但是铝材需要拉弯的话，尽量不要T6的状态。
有的人认为T5与T6的区别仅是冷却速度的区别,不是风冷水冷的区别。风冷的冷却速度够大,也能达到T6效果,反之,水冷但冷却速度不够大也只能是T5的效果!
其实T6状态既可以进行在线淬火（水冷或强风冷），也可以进行离线淬火（用淬火炉淬火），但要根据客户的要求和产品品种规格来定。
在实际生产中，不管采用哪种生产工艺关键是要达到该铝型材产品的力学性强度要求。
硬度跟风冷速度和水冷速度沒有多大关系的。
冷却效果越好时效后硬度就会越好，为什么会有T5与T6之分，因为T5风冷产品尺寸不会变形，几乎所有门窗之类的型材都会选择T5，而T6材是水冷厚度比较薄的型材遇水就会变形，特別是有开口的东西很容易遇水就变形。
当然还可以用飘水的形式来过水，就是那种喷雾式的过水方式。产品过水后的效果当然会比风冷效果要好的多。6063-T5在10-13之间6063-T6可达到13以上。
