简介:由中冶有色技术平台、中冶有色技术网主办,长沙有色冶金设计研究院有限公司联合主办,北方中冶(北京)工程咨询有限公司承办的“第二届金属矿山采矿设备供应商大会暨标准讨论会”定于2022年4月15-17日在湖南省长沙市召开。际科工业控制系统(天津)有限公司与您相约湖南长沙!


皮带机是煤矿、冶金、矿山等行业使用广泛的输送设备之一,在日常的生产使用过程中物料通过带式输送机、刮板机等设备进入转载溜槽时,由于粒度大小,形状差异,流速高低区别较大等因素,易引起溜槽堵塞,并可能导致设备过载,输送带撕扯,滚筒损坏等设备故障或机电事故的发生。

传统的皮带机堵料保护装置使用的方式有倾斜开关、电容式压力传感器、阻旋料位开关、音叉料位开关等。但这些传统的方式在日常生产过程中暴露出诸多应用缺陷,如下:
①倾斜开关的工作原理是在水平状态下受到外力作用或偏离某个角度(一般为15~17度)以上时,倾斜开关内部的珠子发生倾斜滚动,改变原来的状态模式与接点接触,从而改变电路状态输出开或关的信号(初始状态为常闭变为断开;初始状态为长开变为闭合)倾斜开关受到物料冲击时也会发生侧倾,容易引起误动作,而且由于此产品是采用缆绳形式连接,在物料冲刷过程中容易出现断绳情况,此方法现已经逐渐不再被采用;
②电容式压力传感器溜槽堵塞开关安装在溜槽的侧壁上,其工作原理是当其内壁受到挤压时传感器发生动作,堵料装置向中控室发出报警停机信号,但是在实际运行过程中,这种传感器容易受物料冲击,造成误动作,引起设备停机;
③阻旋料位开关是利用微型马达做驱动装置,传动轴与离合器相连接,当阻旋开关未接触物料时,马达正常运转,当阻旋开关的叶片接触物料时,马达停止转动,检测装置输出一接电信号,同时切断电源停止转动。当物料下降时阻旋开关的叶片所受阻力消失,检测装置依靠扭力弹簧恢复到原始状态。在现实使用中往往在阻旋开关的上方约15cm处安装防护挡板,这种方式可有效防止物料冲刷对开关的磨损,但一般使用半年以上以后就会因为密封等原因,带电粉尘进入开关内部,造成电路板击穿,致使产品损坏。阻旋开关一般适用于轻型或者粉料工况,但对于块矿或重载物料工况不太试用。由于大多数溜槽空间有限,在大块料工况时,如果再在阻旋开关的上方安装挡板,更容易造成积料、堵料的情况出现;但若不安装防护装置,则阻旋开关很快就会被砸坏,质量好的产品能用上两三个月,质量差一些的产品基本上半个月就需要更换。
④音叉料位开关的是通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。当音叉料位开关的音叉与被测介质相接触时,音叉的频率和振幅将改变,音叉料位开关的这些变化由智能电路来进行检测,处理并将之转换为一个开关信号。音叉开关适合于细粉料的应用,但如果外界环境变化,引起物料潮湿,尤其是日行严峻的环保压力下,大多工厂都采用喷洒液体的形式进行微尘处理,这样物料就容易在音叉开关的两侧造成挂料,从而导致误动作。而且当皮带机运输块矿或者重载物料时,如果物料刚好卡在音叉的两侧也会引起误动作。物料对于开关的机械冲刷带来的开关受损也是比较严重的现象。
随着现代工业对智能制造的日趋重视,选择性能可靠,性价比高的检堵开关是各个工矿企业的迫切需求。

际科工业控制系统(天津)有限公司的微波物位检测器是基于24GHZ高频微波,采用多普勒微波原理制造,产品由发射器和接收器组成,是非接触式测量方式,而且粉尘穿透能力强,特别适用于块矿、重载物料的溜槽检堵工况的应用。

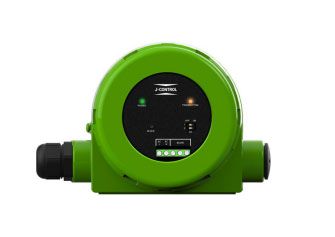

微波发射器

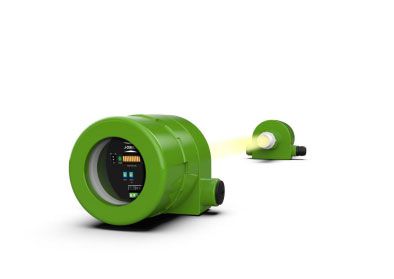

微波接收器

J-CONTROL微波物位检测器的应用优势:
①非接触式测量,相对传统接触式料位仪表,具有稳定性好,使用寿命长等优点;
②采用高频微波原理进行检测,传输距离长达110米,可穿透低介电系数物质;
③发射器及接收器均为可视化窗口结构,具有就地显示功能,产品的调试均为在线面板操作,方便检修维护;
④发射器与接收器之间可实现四个不同频道的通信功能,有效避免相互干扰,可满足不同现场对于高位、高高位、低位、低低位的安装需求;
⑤发射器与接收器为对向安装,偏离角度≤10°即可满足安装需求;
⑥发射器自带复位测试功能,可实现仪表的实时在线校准,;
⑦J-CONTROL可提供定制化服务解决方案,有效应对不同现场的特殊安装需求。

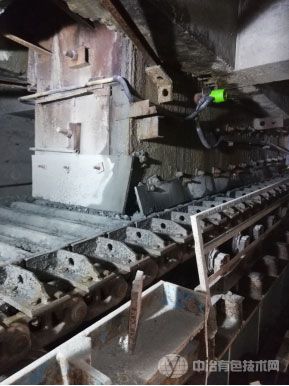

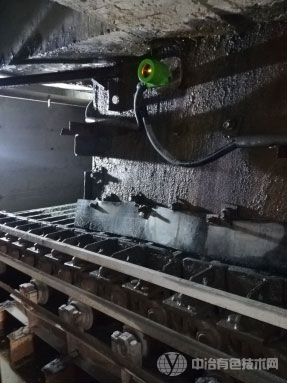

J-CONTROL微波物位检测器在某选矿企业的应用照片如下图所示:



————————————————————————————————————————————————————————————————————————————————

我国金属矿山采矿经过长期以来绿色、规范、持续、健康发展,部分技术装备水平已经达到或接近国际先进水平,为了继续加强我国金属矿山领域最新技术装备成果交流,推进工程设计单位、矿山企业及采矿技术装备供应单位标准化建设和产学研相结合,切实解决当前本领域内关注的热点、焦点和难点问题。由中冶有色技术平台、中冶有色技术网主办,长沙有色冶金设计研究院有限公司联合主办,北方中冶(北京)工程咨询有限公司承办的“第二届金属矿山采矿设备供应商大会暨标准讨论会”定于2022年4月15-17日在湖南省长沙市召开。
