全部
▼
热搜：
1169
0 一般做材料的，都需要对金相进行分析，来达到认识材料组织目的，金相可以知道材料微观组织形貌，可初步确定材料的相关性能，但是不同的材料具有不同的金相组织，a相，r相,B相等等。下面我们分析一下铜合金的相关情况。
H62

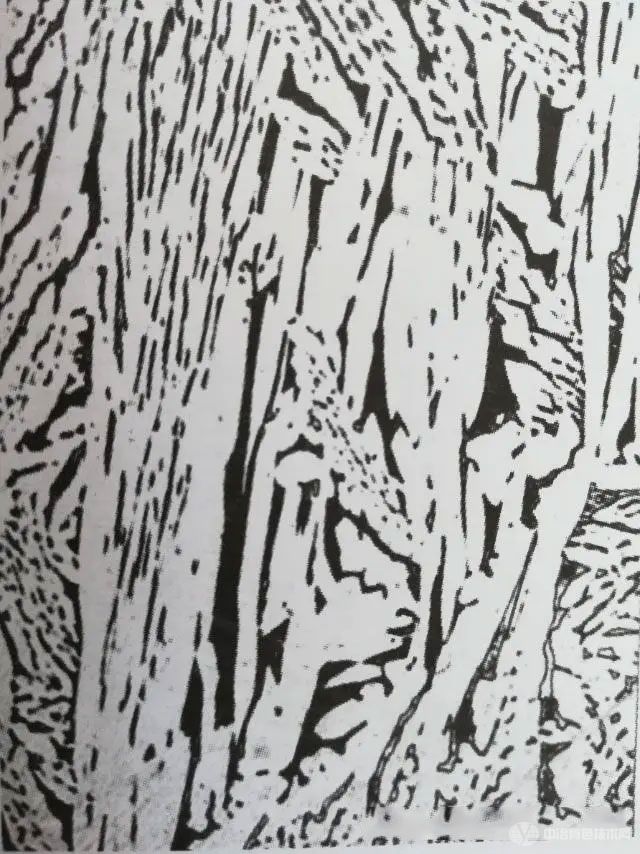

H62边部-200×

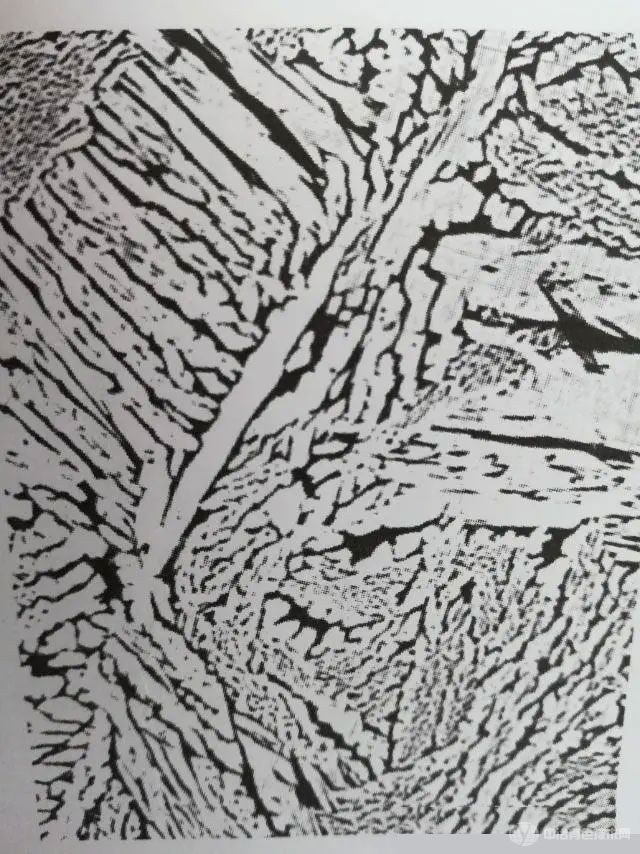

H62中部-200×
我们可以通过分析以上两张金相图(采用三氯化铁酒精腐蚀)，获取更多的材料可能的性能，
1、从金相图可知边部晶粒明显大于中间部位的晶粒，因而可知边部冷却强于中间部位，其形核趋势势能大于中间部位，形核数量多，晶粒相对较少，同时铸坯冷却相当不均匀;
2、铸坯树枝状状枝晶生长方向具有明显的方向性，即梯度方向生长;
3、铸坯枝晶发达益采用热挤压的工艺加工，采用冷拉容易出现开裂，甚至中心孔洞;
4、相组织主要为两相a相和B相，发暗的为有序固溶体B相，该相在室温为硬脆相，高温为软韧相易于加工，
5、枝晶粗大还需要关注高熔点物质的聚集作用，容易导致后面拉丝开裂，轧制起皮，开裂问题。
金相分析可以帮助我们认识材料，指导加工工艺，所以我们应该重视金相的分析。如果您想了解更多关于铜合金金相的信息，可以登陆中冶有色技术网进行查询和访问。
分享 0
举报 0
收藏 0
反对 0
点赞 0
中冶有色技术平台
