锂电池正极材料智能生产线状态中央集控，及时发现解除潜在故障

2023-01-17 15:16:35 来源：欧姆龙自动化（中国）有限公司

1051

简介：锂电池正极材料智能工厂，全厂采用全自动生产模式，原材料镍酸锂、钴酸锂和锰酸锂按照一定的比例进行搅拌均匀，定量装入陶瓷匣砵内，通过输送带送达窑炉进行高温烧结，分别进行三次烧结和相应的破碎和研磨粉碎，最后生产出三元锂电池正极材料粉末，设备之间采用输送线、管道、气力输送设备和爬坡设备进行衔接。全厂总共10条生产线，如下是一条生产线的工艺图：

工艺介绍

锂电池正极材料智能工厂，全厂采用全自动生产模式，原材料镍酸锂、钴酸锂和锰酸锂按照一定的比例进行搅拌均匀，定量装入陶瓷匣砵内，通过输送带送达窑炉进行高温烧结，分别进行三次烧结和相应的破碎和研磨粉碎，最后生产出三元锂电池正极材料粉末，设备之间采用输送线、管道、气力输送设备和爬坡设备进行衔接。全厂总共10条生产线，如下是一条生产线的工艺图：

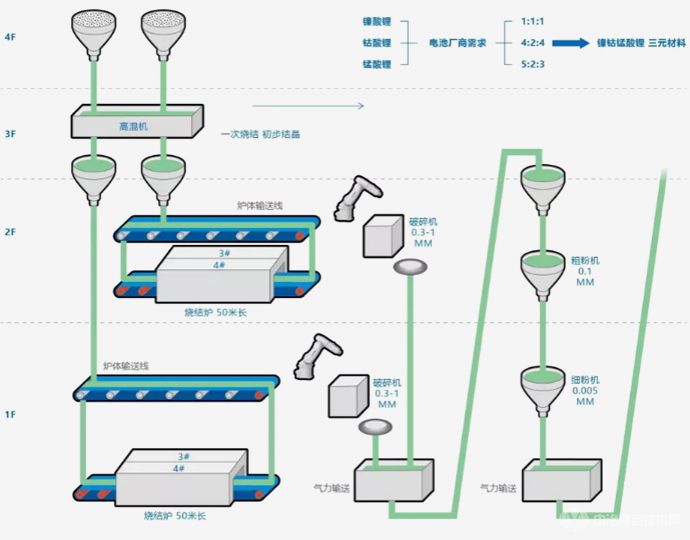

图1 一次烧结粉碎

图2 二次烧结粉碎

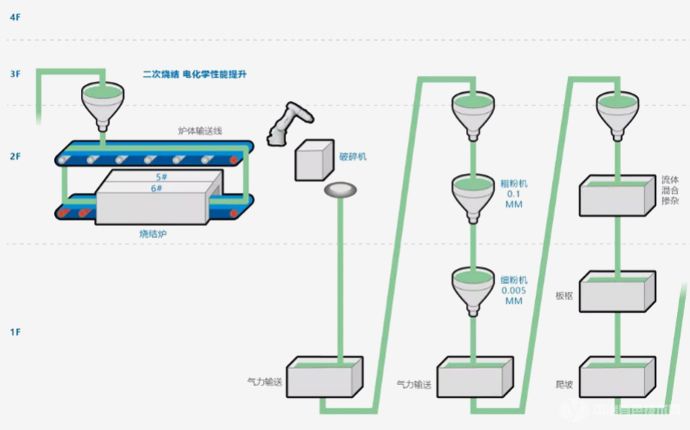

图3 三次烧结粉碎

关键课题点

课题点一实现所有设备IOT化

全厂涉及主要生产设备400多台，如何根据要求制定控制方案，确定所有设备的组网方式，同时实现所有设备中央集控和与MES系统的对接，是最大的课题之一。

课题点二打造智能工厂，引领行业标准

除了实现全厂IOT化之外，还要为此制定【标准规范书】。规范书包括设备组网要求规范、设备间交互规范等，由此形成智能工厂的模板，引领行业标准。

解决方案

系统配置

全厂网络采用树形网络拓扑结构，采用3台NJDB作为主PLC，增加CJ1W-EIP21模块与现场所有设备进行标签数据链接通讯，收集所有设备的生产数据，同时通过主PLC下发数据。输送线体部分采用NJ301+NA+1S+ECC201+EIC202+ECT变频的控制方案，其他设备全部采用NX1P+NB+NXIO的方案。系统拓扑图如图4示：

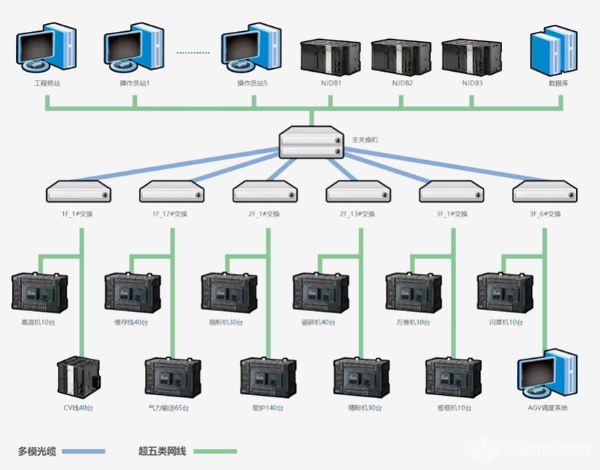

图4 系统拓扑图

控制技术

1）在方案制定上，组网采用主从PLC的方式，采用 NJDB进行数据的收集，可直接与MES数据库对接，采用 CX-Supervisor组态软件进行全厂设备的综合监控，设备与设备之间、设备与主PLC之间全部采用标签数据链接的方式进行数交互，控制方案如图5所示：

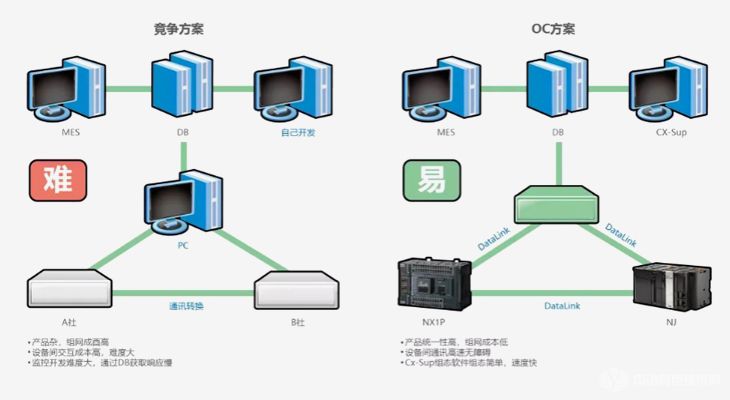

图5 控制方案图

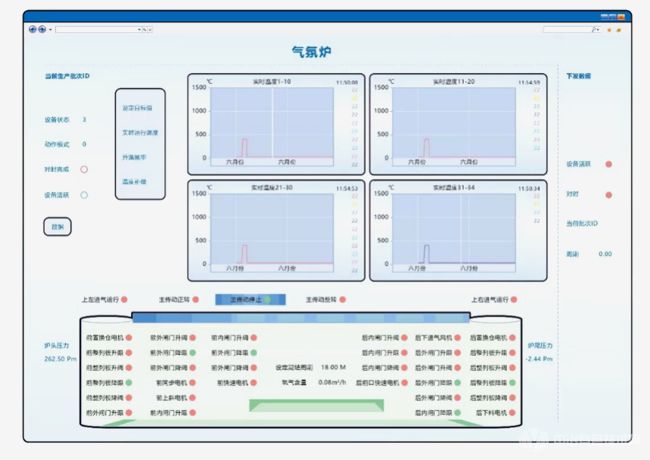

2）为实现中央集控，引入SCADA软件Cx -Supervisor进行全厂设备的综合监控和管理，组态软件与NJDB进行通讯，获取所有设备的数据，生产的实时数据和故障等状态，实现操作人员在中央集控室进行所有设备监控，及时了解现场生产信息和发故障，通知对应区域管理人员进行及时现场对应。设备SCADA远程监控如图6示：

3）主PLC与MES交互，NJDB上传数据库的两种方式对比，对于上传数据库和下发数据可以通过建立一个结构体上传最多1024个数据，建立多个结构体，多通道上传，优点是可以同时上传很多数据，保证数据上传和下发速度，缺点是格式固定，增加数据比较繁琐，对于MES解析比较麻烦。

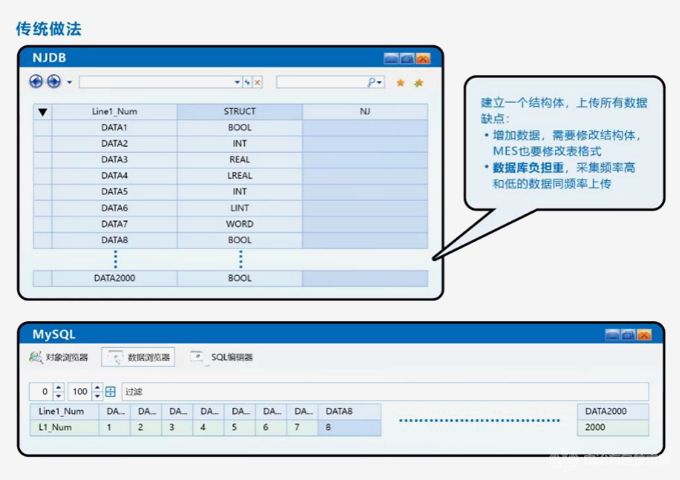

图7 NJ同时插入多个数据
