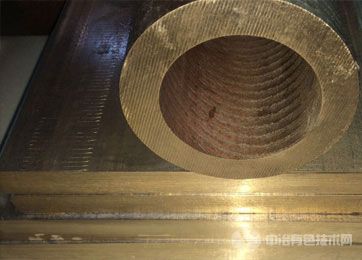

黄铜加工过程中不可避免的需要进行热处理，加工黄铜的热处理主要分为再结晶退火和去应力退火。铜合金在加工过程中，如拉拔处理、挤压变形等加工处理，会让铜合金出现变硬、加工塑性降低、应力残留等现象。
再结晶退火的目的是为了恢复再结晶、消除加工硬化、降低硬度、提高塑性，以便于冷加工成型。去应力退火的目的是为了消除冷变形和机械加工过程中，产生的残余应力，防止自裂，稳定尺寸和性能。
再结晶退火可分为普通再结晶退火和光亮再结晶退火，它们的区别在于光亮退火需要用氢气、氨气或其他惰性气体进行保护，冷却方式为随炉冷却至低于150摄氏度后才出炉冷却。普通再结晶退火温度一般在500~700摄氏度，不同的材料热处理的温度略有差异，但是一般都在这个温度范围内。
去应力退火一般温度在160~400摄氏度，不同的材料热处理的温度略有差异，但是一般都在这个温度范围内。光亮再结晶退火温度一般在450~550摄氏度。退火后黄铜表面形成一层棕黄色、棕黑色甚至黑色的氧化皮，这层氧化皮会严重的影响后续的加工处理，需要进行酸洗清除干净。
环保无铬无硝酸酸洗工艺规范：所使用的药水为铜材无铬酸洗液MS0312，该药水是一款专利产品，对热处理后的酸洗有特效，并被推荐为目前环保工艺选择的产品，工艺流程为：无铬酸洗→水洗→中和防变色处理。
1946
0
分享 0
举报 0
收藏 0
反对 0
点赞 0
中冶有色技术平台
