江苏有色金属冶金技术理论与应用

大型球墨铸铁件用二次孕育剂及制造方法 1067

 0

本发明公开了一种大型球墨铸铁件用二次孕育剂及制造方法,属铸造及黑色金属冶金领域。所述的二次孕育剂的成分(质量百分比)为Si?65%～75%,Sb?5%～10%,其余为Fe及不可避免的微量杂质,孕育剂呈颗粒状,粒度尺寸为0.5mm～3mm。该孕育剂用于大型球墨铸铁件浇铸时的二次孕育处理工艺,可以大幅度提高大型球墨铸铁件的抗石墨畸变能力,从而大大提高机械性能,具有成本低、生产工艺简单、使用效果显著等特点。

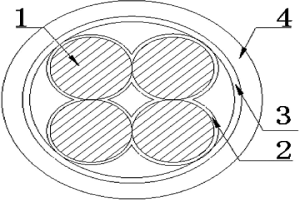

铝合金耐高温电力电缆 867

 0

本发明公布了一种铝合金耐高温电力电缆，包括多根铝合金导体构成的电缆内芯，且每根所述导体外都包裹有氟塑料绝缘层；所述电缆内芯的外层设置有耐高温绕包层，所述耐高温绕包层的外层设置有联锁铠装层。本发明将铝合金电缆的绝缘层由普通的聚乙烯或聚氯乙烯改为氟塑料制成的绝缘层。能够有效避免铝合金电缆在石油、冶金、化工、电力、航天等环境恶劣的行业中容易因温度过高而使电缆出现过热导致电缆出现异常损坏的问题。本发明的铝合金耐高温电缆可广泛的用于大容量电厂、核电站、地下铁道、高层建筑、人口密集地段和防火要求的场合。

纳米氧化钕氧化镨复合氮化硅陶瓷材料的制备方法 872

 0

本发明涉及一种陶瓷材料技术领域，具体是一种氧化镨氧化钕作为添加剂无压烧结生产高性能氮化硅(Si3N4)陶瓷的方法。其组分及质量百分比含量为：氧化镨3％～7％，氧化钕5％～8％，氮化硅85％～92％。目的在于克服现有技术的不足，提供一种氧化镨氧化钕作为添加剂无压烧结生产高性能氮化硅陶瓷的方法，可广泛用于化工、机械、冶金、航空航天等领域的零部件制备。

纳米氧化钇氧化钪复合氮化硅陶瓷材料的制备方法 1099

 0

本发明涉及一种陶瓷材料技术领域，具体是一种氧化钪氧化钇作为添加剂无压烧结生产高性能氮化硅(Si3N4)陶瓷的方法。其组分及质量百分比含量为：氧化钪3％～7％，氧化钇5％～8％，氮化硅85％～92％。目的在于克服现有技术的不足，提供一种氧化钪氧化钇作为添加剂无压烧结生产高性能氮化硅陶瓷的方法，可广泛用于化工、机械、冶金、航空航天等领域的零部件制备。

升降式特型拉顶机 952

 0

一种升降式特型拉顶机，由电动泵站和特型超高压千斤顶组成，通过泵站液压供油给千斤顶工作。泵站由电动机、电动油泵、压力控制阀、调压阀、截止阀、液压换向阀组成，压力通过压力表可通过调节阀显示其压力的大小，最高压力不可超过63MPa，与千斤顶之间通过油接头，高压软管进入千斤顶工作，在工作时只要通过控制换向阀换向工作，即可达到理想要求。本发明可作为化工、冶金、矿山、机械等行业专用拆卸工具，用于汽轮机、磨煤机、引风机、给水泵、大型电机、研磨设备大修式装配，可较好地拆卸联轴器、齿轮轴承、皮带轮。具有省时、省力、效率高、速度快等特点。

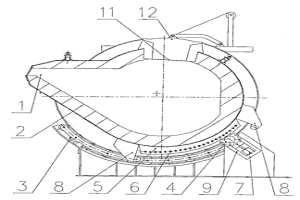

销齿传动式混铁炉 717

 0

本发明销齿传动式混铁炉涉及的是一种设置在炼铁炉和炼钢炉之间的储存铁水的设备,特别适用于各类冶金炼钢企业使用。结构包括炉体、滚轮支座、驱动齿轮、驱动电机、销齿支架、挡头、压紧装置;炉体设置在滚轮支座上,可围绕其转动中心回转,销齿支架设置在炉体下侧与滚轮支座之间,销轴支架布置的范围与混铁炉体需要倾动的角度一致,同时在炉体转动的极限位置设置挡头,驱动齿轮装置在驱动齿轮支架上,在滑槽中往复移动,驱动齿轮支架下部装有压紧装置,通过压紧装置将驱动齿轮边部的挡轮压紧在销齿支架上,驱动齿轮轴上连接有驱动电机;销齿支架上设置有若干销齿轴,销齿轴均匀布置安装在以炉体转动中心为圆心、与驱动齿轮相啮合的圆周上。

钎焊Si3N4陶瓷的钛基高温非晶钎料及制备方法 974

 0

本发明的一种钎焊Si3N4陶瓷Ti基高温非晶钎料及制备方法，具体涉及一种Ti－Zr－Ni－Cu高温活性非晶钎料以及制备方法，属于非晶态和冶金领域的钎焊材料。钎料的组分和含量(按质量百分数配比)为：Ti：30.0～45.0％；Zr：22.0～26.0％；Ni：12.0～16.0％；Cu：15.0～30.0％。该钎料的熔化温度范围为1100～1170K，钎焊温度为1223～1323K。采用快速凝固技术获得的Ti－Zr－Ni－Cu高温活性非晶钎料箔和采用常规熔炼技术制备的同成分钎料相比，具有良好的润湿性和接头力学性能；采用该非晶钎料真空钎焊Si3N4陶瓷，接头室温四点弯曲强度为160MPa；在673K温度时，接头高温弯曲强度为126MPa，在773K时的高温弯曲强度为83MPa。

超高强度双金属锯背材的控温控轧方法 1035

 0

本发明涉及冶金领域的钢带的控温控轧方法,是一种超高强度双金属锯背材的控温控轧方法,预热段控温点设定温度:500～700℃,目标温度:600℃;上加热控温点设定温度:1150～1250℃,目标温度:1200℃;第二加热控温点设定温度:1190～1280℃,目标温度:1270℃;左下加热控温点设定温度:1190～1280℃,目标温度:1250℃;右下加热控温点设定温度:1160～1210℃,目标温度:1180℃;均热段控温点设定温度:1180～1290℃,目标温度:1250℃;总加热时间为5～7小时;轧制开轧温度1080～1150℃,终轧温度850～900℃;轧件轧制后进入运输链后,保证卷取温度在600～700℃卷取,快速包装后缓冷。本发明可成功生产出此超高强度双金属锯背材,抗拉强度达到2000MPa以上,晶粒度≥9级。

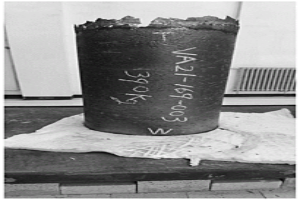

提高电子行业用高纯镍铸锭材料收得率的方法 1112

 0

本发明属于电子行业用纯金属镍铸锭制备技术领域，结合真空感应熔炼和耐火材料保温技术，提出了一种提高电子行业用高纯镍铸锭材料收得率的方法，该方法包括配料、复合保温帽工装准备、锭模烘烤、真空感应熔炼、精炼等工序。该方法不但可以提高真空感应熔炼镍铸锭的冶金质量，又能够进一步降低生产成本，且与现有的金属镍熔炼方法相比，本发明能够提供金属镍的收得率5～10％，具有显著的实用价值和应用前景。

一步法生产大结晶电熔镁砂联产电熔镁砂、轻烧氧化镁的制备方法 1043

 0

本发明涉及电熔镁砂生产技术领域，具体是一种一步法生产大结晶电熔镁砂联产电熔镁砂、轻烧氧化镁的制备方法。选取氧化镁含量45wt％以上，磨碎至粒度30mm～80mm的菱镁矿石为原料；电弧炉熔炼：将上述菱镁矿石原料加入密闭式双体电熔镁熔炼炉中，在3000～3500℃持续通电熔炼7～10小时；在熔炼结束后，启动密闭式双体电熔镁熔炼炉的热风循环温控系统，进行保温冷却结晶，分级破碎、筛分，获得大结晶电熔镁砂、电熔镁砂、轻烧氧化镁。本发明大幅节约了能耗和运营成本，其得到大结晶电熔镁砂氧化镁含量98.5wt％以上，晶格尺寸5000μm以上；电熔镁砂98％以上，晶格尺寸500微米以上；轻烧氧化镁灼烧减量20％以下，不同产品规格可广泛应用于航天、电子、钢铁、冶金等不同领域。

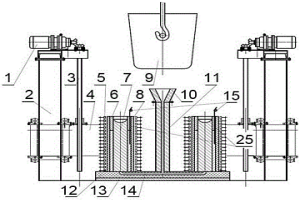

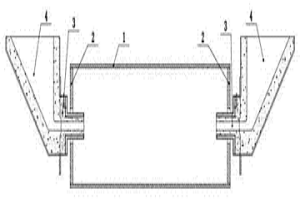

包覆型双金属复合材料制备工艺及设备 679

 0

本发明公开了一种包覆型双金属复合材料制备工艺及设备，采用感应加热器对安装在浇注底板上面的外层复合材料管进行整体加热到600～1000℃，浇入内层复合材料金属液，继续加热10～50分钟，启动升降装置将加热器以一定速度向上提升，经5～15分钟升到保温圈停止，继续加热10～50分钟，对冒口进行补缩，停止加热后，制造成界面呈冶金结合的包覆型双金属复合材料。组织致密，质量好，工序少，成本低效率高等优点。采用金属管材取代模具直接成型，可比金属型铸造节约15～30％，节省了模具及造型材料和工时，减少了资源和能源的浪费和环境的污染。

低磷阻垢剂 1080

 0

本发明提供一种低磷阻垢剂，包括如下重量份数的原料：2‑膦酸丁烷‑1,2,4‑三羧酸13份，羟基1‑1‑亚乙基二膦酸8份，膦酰基羧酸共调聚物13份，二溴丁烷25份，聚环氧琥珀酸10份，水解聚马来酸酐5份，丙烯酸‑丙烯酸羟丙酯共聚物3份，氯化锌11份，苯并三氮唑2份，去离子水40份。本发明提供的低磷阻垢剂，可用于石油化工，火力发电，冶金等行业的循环冷却水的处理。本品具有稳定性好，较低的添加量下具有优异的缓释阻垢性能，使用时直接加入冷却水循环管路中，方便且处理效果好，含磷量低，有利于环境保护。

X80管线用大直径无缝钢管的管坯及其生产方法 950

 0

X80管线用大直径无缝钢管的管坯及其生产方法，属于冶金工业的无缝钢管制造技术领域，将转炉铁水和废钢混合进行电炉冶炼，取得粗钢水；再将硅钛合金包芯线加入到钢水中进行硅钛氧化物反应；再将钢水进行造渣、脱硫，然后调整C、S含量，调整Si、Ti含量，取得精炼后的钢水；将精炼后的钢水通过浇注、拉伸，形成连铸圆管坯。该连铸圆管坯可用于生产天然气输送管线用大直径无缝钢管，其焊接性能好，低温韧性和抗腐蚀能性能优良。

自锐利型金刚石刀具及其制备方法 866

 0

本发明揭示了一种自锐利型金刚石刀具及其制备方法。所述自锐利型金刚石刀具包括刀具基体和设置在刀具基体上的自锐利层，所述自锐利层由镍铁钎料和金刚石原料形成，且镍铁钎料包括由质量比10～20:1的标准镍基钎焊合金和铁的混合物。本发明秸秆粉碎刀具中设置有具有一定厚度的自锐利层，并通过焊接的方式实现镍铁钎料与基体材料间形成良好的冶金结合，同时，镍铁钎料与金刚石原料在焊接过程中也可发生互相渗透，形成良好的化学键结合，从而使刀具始终保持锋利，实现自锐利的效果，并大大提高了其使用寿命。

铁水罐全程自动加揭盖装置 922

 0

本发明属于冶金领域，涉及一种铁水罐全程自动加揭盖装置，铁水罐安置于机车上，机车的运行路径上通过钢结构架设移盖匝道固定梁，移盖匝道固定梁之间又架设W型移盖匝道，铁水罐的开口处活动连接有保温盖，保温盖包括大盖和小盖，大盖上位于铁水罐鸭嘴的一侧开设有注铁口，位于大盖顶部的注铁口两侧设置有平行轨道，平行轨道上滑动连接有小盖，小盖底部四角通过平移盖轮组与平行轨道相配合，小盖顶部中央位置处还设置有小盖导向轮组，小盖导向轮组滑动连接于W型移盖匝道内，大盖上位于铁水罐鸭嘴的相对侧与铁水罐的相应位置处活动连接，大盖顶部四角还设置有四个吊环。本新型通过在铁水罐上加盖保温盖提高保温效果，且加揭盖动作均自动完成。

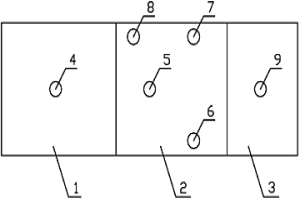

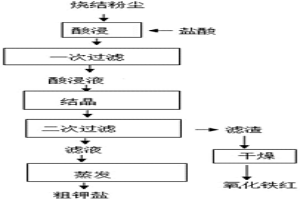

处理烧结粉尘的系统及方法 858

 0

本发明属于冶金行业固体废弃物领域，具体涉及一种处理烧结粉尘的系统及方法,其中，系统包括：酸浸装置、一次过滤装置、结晶装置、二次过滤装置、干燥装置和蒸发装置，其中，所述一次过滤装置与所述酸浸装置相连，将所述酸浸装置中烧结粉尘和盐酸反应后的浸出液过滤，得到酸浸液；所述结晶装置与所述一次过滤装置相连，将所述酸浸液结晶，得到沉淀溶液；所述二次过滤装置与所述结晶装置相连，将所述沉淀溶液进行过滤分离，得到氧化铁红滤渣和钾盐溶液；所述干燥装置与所述二次过滤装置的滤渣出口相连；所述蒸发装置与所述二次过滤装置的滤液出口相连。实现了烧结粉尘中钾、铁分步回收，且具有流程能耗低，简单易操作和环保的特点。

304L/SA210热轧双金属管坯生产方法 1124

 0

本发明公开了一种304L/SA210双金属薄壁管坯离心铸造的生产方法，该双金属管坯可用于热轧原料管坯。离心铸造时，内外层金属液分别从管模的两端浇注；外层304L金属液采用低熔点保护渣混合浇注；在内外层金属液浇注前和浇注过程中均由流嘴送入的惰性气体保护；外层304L金属液浇注时间不多于5秒，所述内层SA210金属液浇注时间不多于8秒。为防止过快降温，外层304L金属液浇注所用钢包经严格烘烤和覆盖保温。按照该技术方案生产的304L/SA210双金属管坯，内层成分控制良好，保证了SA210的各个成分含量，同时内外层交界面洁净无夹渣，产生了冶金结合，能够满足热轧变形的需求。

不锈钢用脱氧剂 819

 0

本发明公开了一种不锈钢用脱氧剂，属于冶金技术领域。本发明以蒙脱土为原料，经酸化、抽真空去水分、与异佛尔酮二异氰酸酯作用接枝异氰酸酯官能团，使得间层进一步扩大，己内酰胺封端作用，制填料，在聚乙烯吡咯烷作用下提高与体系组织间的相容性，产生部分化学键合，提高脱氧作用；添加了多巴胺，在制备过程中，首先多巴胺可与氧作用发生氧化自聚，从而形成聚多巴胺，其分子结构中‑OH由于结构作用又具有良好的还原活性，可被氧化为羰基，可起到第二次脱氧的作用，形成二次脱氧作用，又可在制备不锈钢过程中还原部分金属离子，可对凹处进行微量填充，可有效提高光泽度。本发明解决了目前常用工业炼钢用脱氧剂会影响不锈钢表面光泽度的问题。

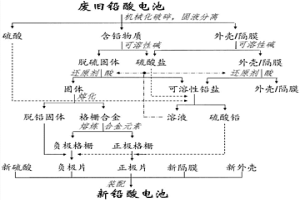

铅酸电池的循环生产方法 902

 0

本发明公开了一种基于“三分离”步骤的铅酸电池非冶金资源化工艺，并使用资源化产物为原料制造新铅酸电池。它包括如下步骤：拆解废旧铅酸电池，得到铅膏、澄清的硫酸和塑料3种成分；将铅膏脱硫，然后加入还原剂在酸性条件下还原其中的PbO₂，使所有的铅元素进入溶液；得到的铅盐溶液与硫酸盐和硫酸反应，得到高电化学活性的硫酸铅并用于制造新铅酸电池。塑料依铅膏处理方法同法处理，将其上粘附的含铅物质全部洗脱而无害化，所得溶液与相应的铅膏处理液混合使用。本发明方法简单易行，不需要复杂的拆分设备，制备过程符合清洁生产要求，而且能缩短电池生产周期，降低生产成本。

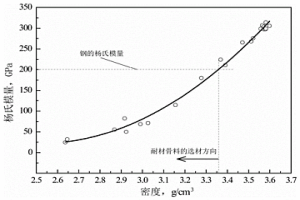

低杨氏模量化的浸入式水口内衬材料 963

 0

本发明公开了一种低杨氏模量化的浸入式水口内衬材料，属于钢铁冶金行业连铸用功能耐火材料领域。其特征在于水口内衬材料的杨氏模量低于生产的钢基体，具体为配料组成为氧化镁90‑95％，外加5‑10％的酚醛树脂作为结合剂。氧化镁的粒度0.1mm‑1.0mm，氧化镁颗粒的密度应不超过3.35g/cm³，最佳密度范围为3.0‑3.3g/cm³，内衬厚度3‑8mm。本发明内衬材料的杨氏模量低于钢基体，在拉拔过程可以破碎，能够显著降低由耐火材料熔损、剥落导致的超深拉拔类线材的断丝。

高炉水渣处理循环系统及其该系统的工作方法 787

 0

本发明涉及冶金炼铁技术领域的一种高炉水渣处理循环系统及其该系统的工作方法，水处理系统的出口通过第三主管道与循环水箱的进口连接，循环水箱的出口直接与渣粒化成套系统的进水口连接；第一主管道和第二主管道为双层管道；双层管道包括内置热风层和外置水冷层；外置水冷层通过第四主管道与渣粒化成套系统的进水口连接；水处理系统的两侧还设置有第五主管道，第五主管道直接与副风机系统的进风口连接，副风机系统的出风口直接与第一主管道连接；该发明能够同时对渣粒化成套系统工作时产生的废气及其废水进行循环再利用处理，延长热烟气管道的寿命，避免经常更换，通过能够减少二次污染，提高生产效率，有利于保护环境。

镍钼铬-金刚石合金复合粉末及其制备方法和用途 679

 0

本发明公开了一种镍钼铬‑金刚石合金复合粉末及其制备方法和用途，属于金刚石复合材料加工领域。按照质量百分含量，镍钼铬‑金刚石合金复合粉末由以下组分组成：35～60％的金刚石、9.2～17.6％的Mo、3.6～9.4％的Cr、0.2～0.65％的Fe、0.2～0.65％的Co、余量为Ni。本发明的金刚石合金粉末为3D打印、热喷涂、粉末冶金、热压烧结等提供优良防腐蚀、耐磨损、抗氧化功能复合粉末材料。

药芯焊丝用合金粉末均匀化处理方法 854

 0

本发明揭示了药芯焊丝用合金粉末均匀化处理方法，包括以下步骤：S1，使用的主原料粉末粒度维持原本要求，需要少量添加的次粉末原料粒度要求小于100目，形成粉末原料；S2，造粒用黏结剂为加水稀释的水玻璃溶液，需要加20‑70％的水稀释后使用；S3，将黏结剂与粉末原料投入搅拌机中混拌，黏结剂添加量与粉末原料的重量百分比小于30％；S4，黏结剂与粉末原料混拌均匀后取出，平铺于耐热钢盘上烧结烘干；S5，破碎过筛至需求目数，使用40‑50目筛网过筛，过筛后粉末即完成造粒制程。本发明实现对药芯焊丝粉末作改质，进一步提升所添加的合金的均匀性，从而达到所预期的晶粒细化或其他冶金效果。

高强度高硬度球墨铸铁的制备方法 925

 0

本发明属于冶金工业领域，具体涉及一种高强度高硬度球墨铸铁的制备方法。制备步骤为：1）按配比计算原料用量并备料；2）将改性剂吹送到熔炼炉内，使改性剂与熔炼炉内的熔融态金属液充分搅拌均匀，然后静置保温；3）浇包预处理，在球化剂外表面铺设第一孕育剂，然后在第一孕育剂外表面铺设除渣剂，进行球化处理和第一次孕育；扒渣后加入第二孕育剂进行第二次孕育，同时加入除氮剂进行调质处理；4）浇铸得到预制件；5）热处理。本发明技术方案的技术优点在于：本发明所制备出的球墨铸铁，在避免使用价格昂贵的Mo、Ni、V等合金的情况下，同样获得了高抗拉强度、高材料硬度的球墨铸铁，大大降低了生产成本，使产品在市场的竞争力得到了提高。

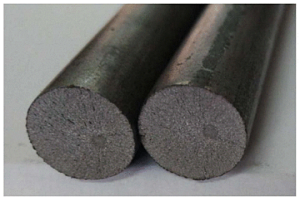

硅脱氧钢用耐火材料使用过程抗剥落性能的评价方法 932

 0

本发明公开了一种硅脱氧钢用耐火材料使用过程抗剥落性能的评价方法，属于钢铁冶金领域。其特征在于：使用待评价的耐火材料冶炼一种高碳硅脱氧钢，首先通过精炼工艺实现高碳硅脱氧钢中内生夹杂物低熔点化，利用高温轧制工艺将内生夹杂物发生塑性变形，其次通过控制轧钢工艺将最终盘条强度控制在1250MPa以上，盘条直径在10‑21mm，盘条下线后立即取样拉伸，拉伸试样数量不少于15支，拉伸后使用扫描电镜分析统计刚玉、镁铝尖晶石、氧化锆、镁硅橄榄石和氧化镁成分夹杂引起的断口比例。该方法可以有效评价脱氧钢用耐火材料使用过程的抗剥落性能。

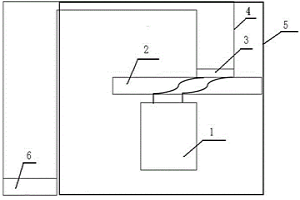

钢包透气砖热修可视化厂房及其操作方法 683

 0

本申请公开了一种钢包透气砖热修可视化厂房及其操作方法，包括钢包、热修平台、流量积算仪、连接管线、厂房和显示屏，所述热修平台设置在钢包上方，在热修平台上方还设有流量积算仪，所述钢包、热修平台和流量积算仪通过连接管线与显示屏连接，所述钢包、热修平台和流量积算仪设在厂房内部，所述显示屏设在厂房外部；现增加一个通气量可见流量积算仪，将透气砖通气值量化，现操作工只需要观察大屏幕显示的流量值，就能知道吹扫是否到位，规范了现场操作，钢包透气砖安全使用寿命延长，使用前：安全使用寿命30次；使用后：安全使用寿命35次以上，精炼冶金效果提高，使用前：透气砖通气量小出现频次3~5次/月；使用后：未出现通气量小情况。

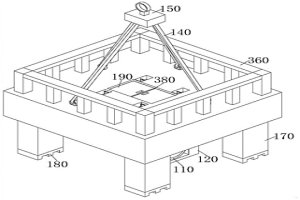

电炉更换出钢孔的专用平台 840

 0

本发明属于冶金工业领域，具体的说是一种电炉更换出钢孔的专用平台，包括设置于出钢孔砖外部的箱体、台面和固定件；所述出钢孔砖外部设置箱体，且箱体顶端固接于台面底端，所述台面底端四周皆固接有支座，所述台面出口处上端的前后两端皆设置有盖板，所述固定件底端与台面顶端四周之间皆固连有链条；所述箱体左右两端的内部设置夹持结构；解决了出钢孔砖不便于运输后进行定位安装的问题，通过装置便于对出钢孔砖进行运输操作，防止在对出钢孔砖安装时发生偏移的情况，提高了安装操作的便捷性，通过夹持结构，防止行车在对装置进行吊运时，出钢孔砖发生位移的情况从而与箱体的内壁发生碰撞，对出钢孔砖起到了保护的作用。

高效结合镧系元素的人工合成肽链及其应用 951

 0

本发明属于生物技术和离子螯合技术领域，涉及高效结合镧系元素的人工合成肽链作为萃取剂或螯合剂或结合基团的应用。经MST实验，本发明提供的合成肽链与镧系元素离子结合敏感而紧密，适当的条件下，结合常数(Ka)在10‑20pM。可以作为优良的萃取剂、螯合剂、结合基团。本发明结合性能稳定可控。肽链十分容易降解，对环境不造成任何损害。且具有极高结合效率，易于合成、应用，更利于环保、工业化应用。在各方面均优于现有的所有(化学、冶金及生物领域)的技术方案。

含硼渗铜剂及其制备方法 909

 0

本发明公开了属于粉末冶金技术领域的一种含硼渗铜剂及其制备方法。渗铜剂其组成按质量百分比包括：1.9～2.6％的铁、0.8～1.2％的硼、0.3～0.9％的碳及余量的铜。制备方法为，将原料按所述比例称重，加入陶瓷球或不锈钢球、扩散促进剂，混合后，将粉末送入氢气还原炉进行扩散，扩散温度为300～1000℃，扩散时间为0.5～25h，冷却、出炉破碎、筛分收集，然后加入润滑剂合批。本发明制备的渗铜剂具有成形性好、熔渗效率高、无侵蚀、低残留、显著提高材料密度和力学性能的特点。该方法流程简单，所需设备易操作，可以批量生产。

双离合变速箱机械油泵定子及其制备方法 671

 0

本发明提供了一种双离合变速箱机械油泵定子，所述定子组分配置按质量百分比为：Cr：1.7％～1.9％；Ni：1.9～2.1％；C：0.54％～0.66％；专用润滑剂：0.4％～0.5％；剩余为Fe和不可避免的杂质。本发明还提供了一种上述双离合变速箱机械油泵定子的制备方法，包括以下步骤：混料；温模压制；烧结硬化及回火；双端面粗磨、精磨；中心内孔曲线磨；平面湿刷、去毛刺；超声波清洗、检验；真空浸油、远心分离；包装。根据该组分制成的定子各项参数满足双离合变速箱机械油泵装配、使用精度和强度等技术要求，填补了高精度、高强度、高耐磨性粉末冶金机械油泵定子的空白。该制备方法采用温模压制和烧结硬化工艺相结合、配以新材料和双端面粗磨、精磨及高精度内孔曲线磨工艺，生产高性能、高精度、低成本双离合变速箱机械油泵定子。
