城市燃气气体涡轮流量计说明介绍

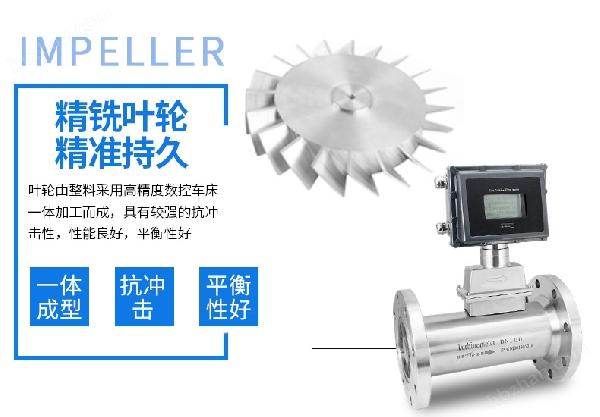

城市燃气气体涡轮流量计采用涡轮进行测量。它先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量，其输出信号为频率，易于数字化。图中感应线圈和

城市燃气气体涡轮流量计产品特点

1、采用传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀、可靠性好、使用寿命长;

2、采用微处理器与的集成芯片，运算精度高、整机功能强大，;

3、采用的微功耗高新技术，整机功耗低。既能用内电池长期供电运行，又可由外电源供电运行;

4、按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计算精度;

5、采用EEPROM数据存贮技术，具备历史数据的存贮与查询功能，三种历史数据记录方式可供用户选择;

6、流量计表头可180°旋转，安装使用简单方便;

7、高度，一般可达±1.5%R、±1.0%R;

8、重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计;

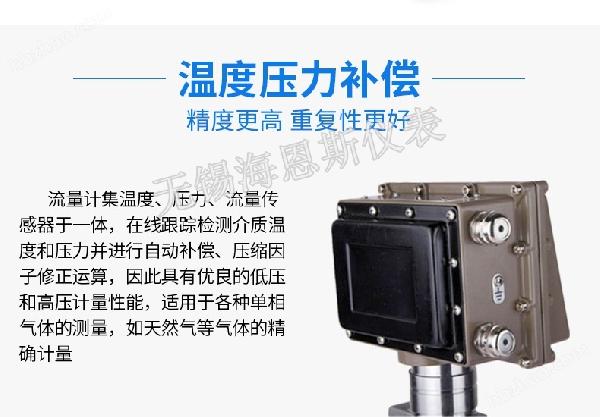

9、可检测被检测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（ Pn=101.325KPa,Tn=293.15K）的气体流量：可实时查询温度、压力、时间、日期等数据。

技术参数

公称口径：管道式：DN4～DN200

插入式：DN100～DN2000

精度等级：管道式：±0.5级，±1.0级

插入式：±1.5级、±2.5级

环境温度：-20℃～50℃

介质温度：测量液体：-20℃～120℃

测量气体：-20℃～80℃

大气压力：86KPa～106KPa

公称压力：1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa

防爆等级：ExdIIBT4

连接方式：螺纹连接、法兰夹装、法兰连接、插入式等

直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN

液体：上游直管段应≥20DN，下游直管段应≥5DN

插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径）

显示方式：（1）远传显示：脉冲输出、电流输出（配显示仪表）

（2）现场显示：8位LCD显示累积流量，单位（m3）

4位LCD显示瞬时流量，单位（m3/h）、电池电量、频率、流速

（3）温度压力补偿型：

A、显示标准瞬时流量及标准累计流量

B、显示当前压力、温度、电池电压

输出功能：

（1）脉冲输出，p-p值由供电电源确定

（2）4～20mA两线制电流输出

（3）单位体积脉冲输出及传感器原始脉冲输出

（4）带有RS485通迅接口

供电电源：

（1）DC5～24V

（2）标准型3V锂电池安装于仪表内部可连续使用八年以上

（3）温压补偿型3V锂电池安装于仪表内部可连续使用四年以上

传输距离：传感器至显示仪距离可达500m

订货须知：

用户在定购流量仪表时要注意根据流体的公称口径、工作压力、工作温度、流量范围、流体种类和环境条件选择合适的规格。
