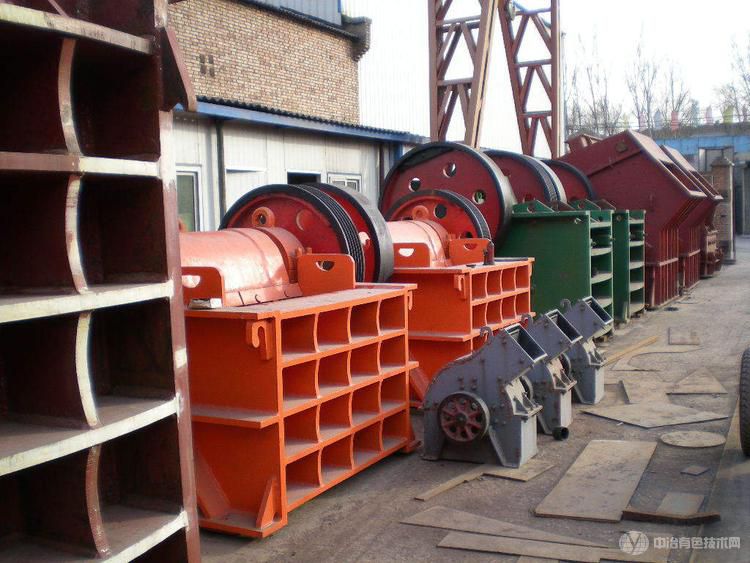

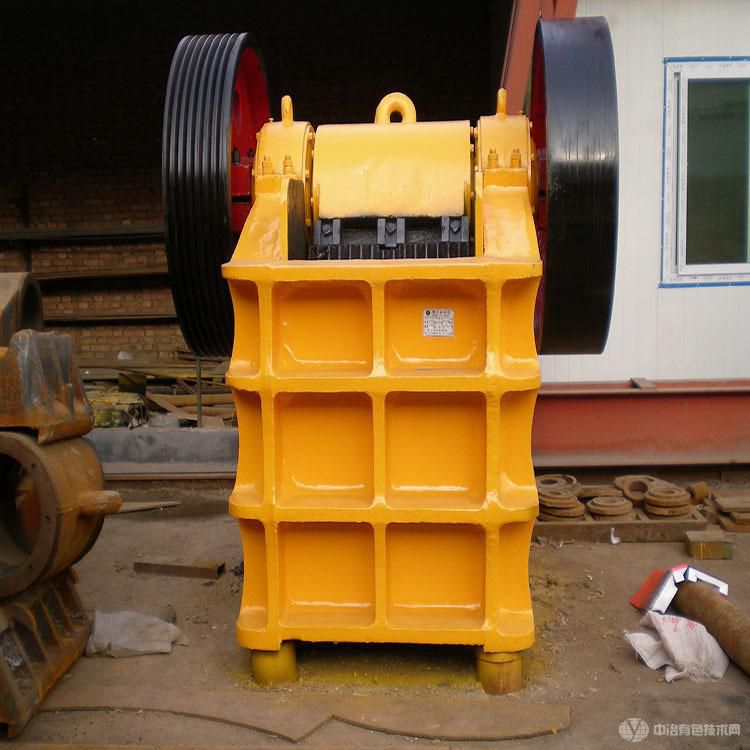

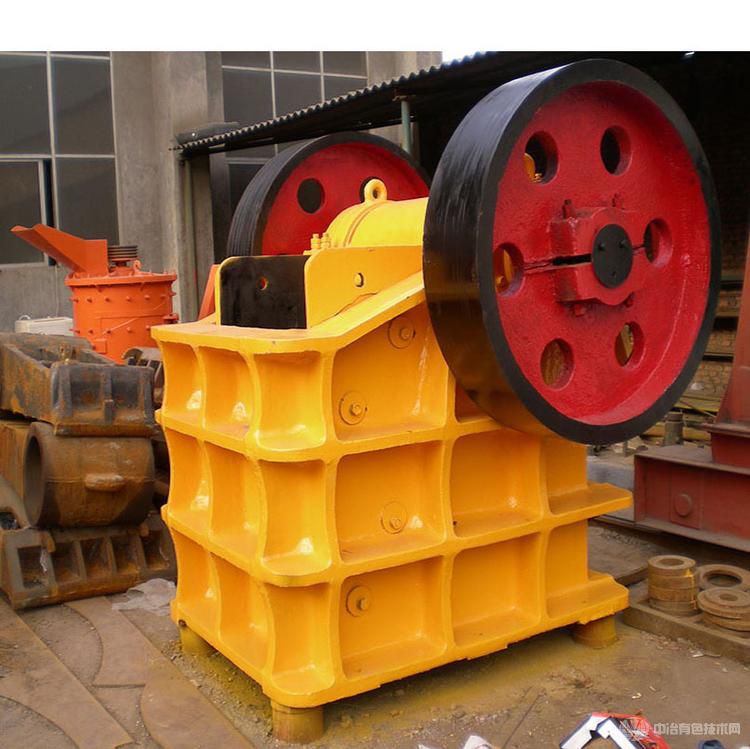

1525 鄂式破碎机又作颚式破碎机，简称鄂破，主要用于对各种矿石与大块物料的中等粒度破碎，广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业。被破碎物料的抗压强度为320MPa。性能特点为破碎比大，产品粒度均匀，结构简单，性能可靠，维修简便，运营费用低。
工作原理
该系列破碎机工作方式为曲动挤压型，其工作原理是：电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与其同时物料被压碎或劈碎，达到破碎的目的；当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆，弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料，实现批量生产。
运行环境在将巨大石块破碎成小石块的过程中，首道破碎机通常为鄂式破碎机。此设备也是比较坚固的破碎机。为颚式破碎机喂料时，物料从顶部入口倒入含有颚齿的破碎室，颚齿以巨大力量将物料顶向室壁，将之破碎成更小的石块。支持颚齿运动的是一根偏心住，此偏心轴贯穿机身构架。偏心运动通常由固定在轴两端的飞轮所产生。飞轮和偏心支持轴承经常采用球面滚子轴承，轴承的工作环境非常苛刻。轴承要承受巨大的冲击载荷，磨蚀性污水和高温。尽管此工作环境非常苛刻，颚式破碎机仍需非常可靠的工作，这是实现生产效率的关键一环。
技术参数：
40-110
|
型号 |
进料口尺寸(mm） |
进料粒度(mm) |
排料口调整范围(mm) |
处理能力(t/h) |
偏心轴转速(r/min) |
电动机功率(kw) |
总重量(t) |
外形尺寸（长×宽×高）(mm) |
|
PE-150×250 |
150×250 |
125 |
10-40 |
1-3 |
250 |
5.5 |
0.6 |
720×660×850 |
|
PE-200×300 |
200×300 |
180 |
15-50 |
2-6 |
260 |
1 |
1 |
910×750×990 |
|
PE-200×350 |
200×350 |
180 |
18-70 |
3-10 |
260 |
11 |
1.3 |
1000×870×990 |
|
PE-250×400 |
250×400 |
210 |
20-60 |
5-20 |
300 |
15 |
2.8 |
1000×870×990 |
|
PE-250×400 |
250×400 |
210 |
20-60 |
5-20 |
300 |
15 |
2.8 |
1300×1090×1270 |
|
PE-400×600 |
400×600 |
340 |
40-100 |
16-60 |
275 |
30 |
7 |
1730×1730×1630 |
|
PE500X750 |
500X750 |
430 |
50-100 |
40-110 | 275 | 55 | 12 | 1980X2080X1870 |
|
PE-600×900Ⅱ |
600×900 |
500 |
65-160 |
50-180 |
250 |
55-75 |
17 |
2190×2206×2300 |
|
PE-600×900 |
600×900 |
500 |
65-160 |
60-200 |
250 |
75 |
20 |
2290×2290×2400 |
|
PE-750×1060 |
750×1060 |
630 |
80-140 |
115-330 |
250 |
110 |
29 |
2660×2430×2800 |
|
PE-870×1060 |
870×1060 |
660 |
200-260 |
290-336 |
250 |
110 |
31.5 |
2810×2430×2800 |
|
PE-900×1060 |
900×1060 |
685 |
230-290 |
160-400 |
250 |
110 |
33 |
2870×2420×2940 |
|
PE-900×1200 |
900×1200 |
750 |
95-165 |
220-450 |
200 |
110 |
52 |
3380×2870×3330 |
|
PE-1000×1200 |
1000×1200 |
850 |
195-265 |
315-500 |
200 |
110 |
55 |
3480×2876×3330 |
|
PE-1200×1500 |
1200×1500 |
1020 |
150-300 |
400-800 |
180 |
160 |
100.9 |
4200×3300×3500 |
|
PEX-150×750 |
150×750 |
120 |
18-48 |
8-25 |
320 |
15 |
3.8 |
1200×1530×1060 |
|
PEX-250×750 |
250×750 |
210 |
25-60 |
13-35 |
330 |
30 |
5.5 |
1380×1750×1540 |
|
PEX-250×1000 |
250×1000 |
210 |
25-60 |
16-52 |
330 |
37 |
7 |
1560×1950×1390 |
|
PEX-250×1200 |
250×1200 |
210 |
25-60 |
20-61 |
330 |
45 |
8.5 |
2140×1660×1500 |
|
PEX-300×1300 |
300×1300 |
250 |
20-90 |
16-105 |
300 |
75 |
11 |
2720×1950×1600 |
破碎机的安装与维护：
机器的维护保养是一项极其重要的经常性的工作，它应与极其的操作和检修等密切配合，应有专职人员进行值班检查．一.机器的维护：
1.颚式破碎机润滑
（1） 经常注意并及时做好摩擦面得润滑工作，可确保机器的正常运转和延长其使用寿命。
（2） 颚式破碎机所采用润滑脂应根据使用的地点、气温条件下而定，一般情况下采用钙基、钠基和钙钠基润滑脂。
（3） 加入轴承座内的润滑脂为其空间容积的50%左右、每3~6个月更换一次。换油时应用洁净的汽油或煤油清洗滚柱轴承的滚道。
（4） 颚式破碎机开动前，推力板与推力板支座之间应注入适量的润滑脂。
2. 颚式破碎机维修
为确保颚式破碎机的正常工作，除正确操作外，要进行计划性维修，其中包括日常维护检查，小修、中修和大修。
（1） 小修主要内容包括检查并修复调整装置，调整排料口间隙，对磨损的衬板调头或更换。检查传动部分、润滑系统及时跟换润滑油等。小修的周期为1~3个月左右。
（2） 中修处进行小修的工作外，还包括更换推力板、衬板、检查并修复轴瓦等。中修的周期一般为1~2年左右。（3） 大修 处进行中修的工作外，还包括和更换车削偏心轴和鄂心轴，浇铸连杆头上部的巴氏合金，更换或修复个磨损件。大修的周期一般为5年左右。
