碱式硫酸铬喷雾干燥机

723

规格/型号：LPG-400

品牌：新马干燥

应用领域：火法冶金设备

产地：江苏 - 常州

厂家/供应商：常州新马干燥工程有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-09-25

级别：待认证

碱式硫酸铬喷雾干燥机说明介绍

常州新马干燥工程有限公司

新马干燥碱式硫酸铬喷雾干燥机性能阐述

1、干燥塔系统及特点

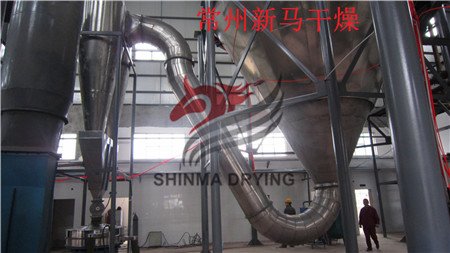

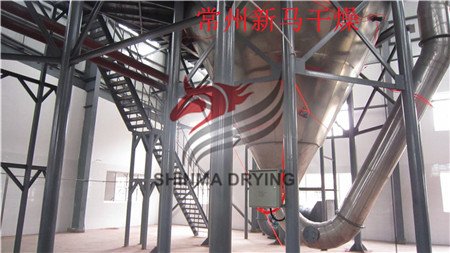

干燥机组由进风过滤系统、间接式燃煤热风炉、热风分配器、干燥主塔、进料及雾化系统、高效旋风分离器、尾气除尘器系统等组成。

2、介质循环系统

整机由送风机、引风机、风管等组成。送、引风机均为优质厂家供应，合作多年，品质稳定。

3、空气加热净化系统

由初、中效空气过滤器、风机、间接式燃煤热风炉等组成。

热源为间接式燃煤热风炉，其热效率高，输出热量稳定，维护简单方便。

4、供料系统

进料系统采用模糊控制，实现进料速度与排风温度自动匹配，避免温度波动对物料干湿度影响，使成品水分含量保持在需要的水平，从而保证成品品质。

螺杆泵采用了变频调速，匹配出风温度。管道阀门主件为SUS304不锈钢材质，洁净卫生。

5、其他辅助系统

均为知名厂家供应，性能可靠；部分管道考虑了一定的角度设计，采用压制光洁不锈钢管，避免了结料、堵料，和局部阻力过大影响物料输送的现象。

6、控制系统

人机界面+PLC程序控制，实时显示工作状态，输入输出模块数据在线采集，系统显示控制温度、塔内压力、压差、雾化器转速、料泵转速，超温、超压报警；雾化器、料泵变频调速；密码权限设置，防止误改乱改参数；进、出风温度模糊控制；进料量跟踪出风温度，实时采集出风温度自动调节进料量速度，保证物料温度和批次物料终水份恒定，提高产品品质；故障自诊断功能，显示出现故障的具体部件，大大方便设备的日常维护维修，故障报警分3个级别：关键、一般和警告，系统会根据不同的故障原因做出相应的处理，显示故障发生的时间和故障原因；PLC程序控制及互锁，防止设备误操作，保证设备安全稳定运行；设手动自动控制转换器；控制柜设紧急停止按钮，供紧急情形下能够立即停机。

新马干燥碱式硫酸铬喷雾干燥机技术参数表

水分蒸发量（净水蒸发）	400Kg/h	塔径/塔高	5M/13M
操作温度	进温250℃/出温90℃	雾化器 LPG-500	转速15500rpm(变频控制) 盘径180mm
装机功率	传动70KW	雾化器 LPG-500	转速15500rpm(变频控制) 盘径180mm
耗煤量	约140Kg/h	热水耗量	1000kg/次（清洗时用）

干燥系统形式	开式循环系统	供料方式	螺杆泵稳定送料
热风接触方式	并流方式	热源方式	间接式燃煤热风炉
产品捕集方式	塔底+旋风收料	雾化方式	离心式雾化
控制方式	人机界面+PLC程序控制
