直角带螺母电磁脉冲阀

808

规格/型号：DMF-ZM-20

品牌：OMTON

应用领域：大气治理设备

产地：江苏 - 常州

厂家/供应商：江苏欧顿环保科技有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-10-09

级别：已认证

直角带螺母电磁脉冲阀说明介绍

产品概述

电磁脉冲阀专为除尘设备的应用而设计，具有高流量、长寿命、瞬间开关的阀门，由电磁先导控制其开通和关闭，由于先进的设计，使阀门具有良好的流体性，采用**丁晴橡胶膜片，故而具有压力损失低，OUTANS欧顿公司多年研发经验使得产品更加成熟，保证了电磁脉冲阀得到脉冲电信号时快速开启和完成脉冲后的迅速关闭。

高纯度铝合金压铸阀体，**特殊夹物组成的电磁脉冲阀膜片，使得膜片具有极高的拉伸强度、抗老化性和较低的磨损量，使得OUTANS欧顿公司电磁脉冲阀喷吹寿命高于100万次或三至五年使用不损坏。

电磁脉冲阀线圈采用高于国标级绝缘注射在防护等级为}P65全灌封，全铜漆包线，圈数高于国家标准，保证电磁脉冲阀600万次通电吸合不损坏，电磁线圈可以在脉冲阀芯上360“旋转，接线盒可以4 x 900旋转安装，可防止暴露在露天时雨水进入，极大方便了不同角度安装。

产品介绍

DMF-ZM型电磁脉冲阀输入口与输出口夹角为90°称之为直角阀，其输入、输出口为外螺纹，并配备压紧螺母，分气箱(气包)上的短管或喷吹管直接插入阀的输入、输出口的锥形密封圈内，并拧紧压紧螺母，安装方便、气流通畅，能提供理想的清灰气脉冲，适用于各种过滤单元的清灰。

使用技术指标

工作压力Operatingpressure	0.2~0.6MPa
工作介质Workingmedium	清洁空气Cleanair
电压Voltage	DC24VAC110VAC220V(士10%)
电流Current	1A0.46A0.23A
温度等级Temperaturelevel	1.常温-25℃~80℃(-13℉~176℉) 2.高温-25℃~23℃(-13℉~446℉)
空气相对湿度Relativehumidityofair	空气的相对湿度≤85%
防护等级Degreeofprotection	IP65
膜片寿命Diaphragmlife	高于100万次，或3-5年

备注：1.电磁脉冲阀均可装消音器。2.电磁脉冲阀可选配有认证的防爆线圈。

材质说明

阀体Body	ADC12铝合金ADC12aluminumalloy
卡簧Clampspring	304不锈钢304stainlesssteel
先导组件Pilotcomponent	430FR不锈钢等材料430FRstainlesssteel,etc
膜片Diaphragm	丁睛橡胶/氟橡胶Nitriterubber/fluororubber(high-temperaturevalve)
弹簧Spring	304不锈钢304stainlesssteel
紧固体Fastener	302不锈钢302stainlesssteel

膜片采用**成品膜片，质量与进口媲美，超强的拉伸性，每片膜片都经过严格检测后方可进入装配线、装配后每一个成品阀进行检测，各项指标全部合格方可出厂。

Diaphragm with the top end of the film, the quality and import comparable, super tensile, each piece of the film are strictly detectedbefore entering the assembly line, the assembly after each finished product valve testing, the indicators are all qualified before the factory

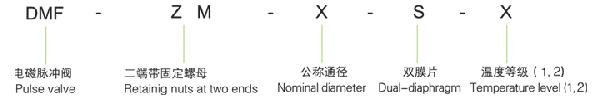

型号含义

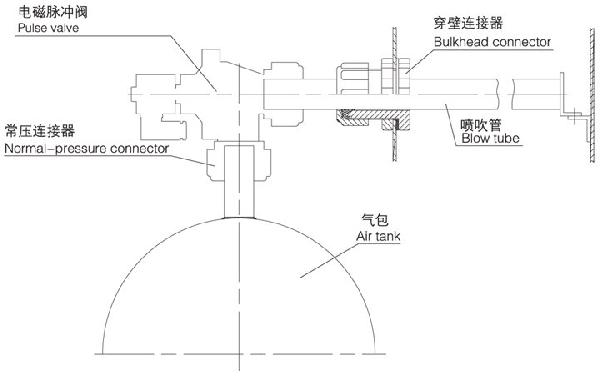

安装示意图

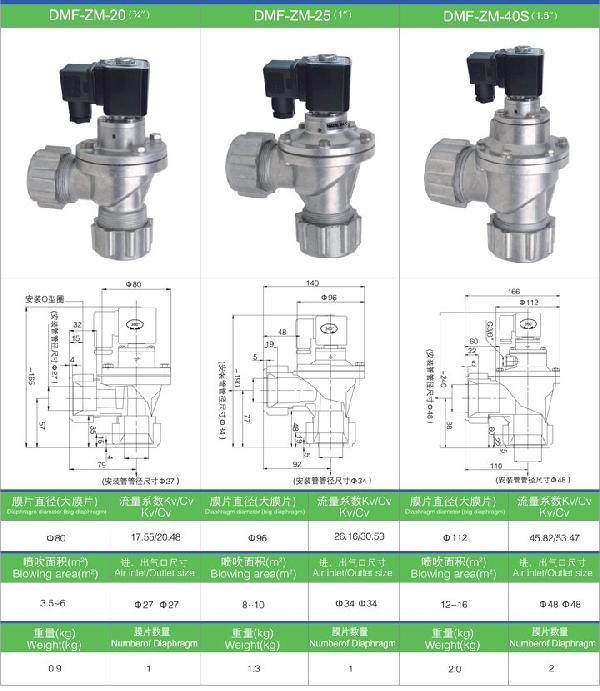

规格尺寸

安装方法提示

1、电磁脉冲阀的喷吹气源由气箱(气包)提供，分气箱有方形和圆形二种，圆形分气箱耐压力效果较好，使用淹没式电磁脉冲阀时，方形分气箱安装比较方便。

2、分气箱的截面积和长度决定储气容积，其容积应满足该组脉冲阀每次喷吹后，箱内剩余压力不低于喷吹前压力的50%，进气管内径决定向分气箱充气速度，其速度应满足该组脉冲阀每次喷吹后10s内使箱内气体恢复至喷吹前压力。

3、脉冲阀应安装在分气箱的上部或侧面，安装侧面时脉冲阀输入端中心不应低于分气箱侧面中心线以下，脉冲阀不可安装在分气箱底部，同时脉冲阀输出端应安装处于水平或向下位置，不可安装向上位置。

4、喷吹管的喷吹孔应小于18左右，开孔为:8-32mm(远小近大)，喷吹管离布袋口200-400为宜。

电磁脉冲阀常见问题

使用阶段Stage of use	故障现象Fault	原因分析Cause analysis	排除方法Eliminating method
安装调试中Installation andCommissioning	所有阀无法打开，但先导部分有动作Notallthevalvescanbeopened,butthepilotpartisrunning	检查气包压力是否过低Checkwhethertheairtankpressureistoolow	排查漏气Checkandpreventairleakage
	某些阀不工作，其他阀正常Somevalvescannotrunwhileotherscan	检查阀的线路连接及线圈Checkthelineconnectionsandsole-noidsofthevalves	更换配件Replacerelevantparts
	所有阀无法关闭，有漏气，气包压力无法建立Notallthevalvescanbeclosed;thereisairleakage;theairtankpressurecannotbeestablished	阀的进气口与喷吹口相反安装TheairinletsandairoutletsofthevalvesarereverselyInstalled	重新安装Installthevalvesagain
	某些阀无法关闭，有漏气Somevalvescannotbeclosed,thereisairleakage	有杂质吸附在膜片上，动铁芯有卡死现象Thereareforeignmattersonthediaphragms;thearmatures areseized	清洁膜片，检查膜片是否完整，检查动铁芯及气塞Cleanthediaphragmsandcheckwhethertheyarecomplete;checkthearmaturesandtheairplugs
使用过程中Use	阀关闭缓慢Valveclosingisslow	膜片节流孔受堵Thediaphragmorificesareblocked	疏通膜片节流孔Unblockthem
	某些阀漏气，膜片关不死，阀常开Somevalvesleak,theyoftenopen,theirdiaphragmscannotbeclosedcom-pletely	有杂质吸附在膜片上，先导损坏，动铁芯有卡死现象Thereareforeignmattersonthediaphragms;thepilotpartsaredam-aged;thearmaturesareseized	清洁膜片，检查膜片是否完整，检查动铁芯及塞等，及时更换配件Cleanthediaphragmsandcheckwhethertheyarecomplete;checkthearmaturesandtheairplugs;replacerelevantpartspromptly
	线圈发热，烧毁Thereissolenoidheatingorburning	长时间通电Thevalveshavebeenpoweredonforaverylongtime	检查控制系统的工作状况Cheaktheoperatingstatusofthecontrolsystem
	有电压，但阀不动作Thereisvoltagebutthevalvescannotrun	膜片损坏或节流孔受堵Diaphragmisdamaged,pilotopeningisblocked	及时更换配件Replacerelevantpartspromptly
	环境温度低，阀有漏气或无法打开Theambienttemperatureislow;thevalvesleakorcannotbeopened	环境温度过低，阀内有结冰现象Ambientairtemperaturetoolowvalveintelnalfrozen	注意保温Keepaproperlyhightemperature
