锯齿波跳汰机洗煤淘砂金用跳汰机

523

规格/型号：暂无

品牌：暂无

应用领域：选矿设备

产地：江西 - 赣州

厂家/供应商：石城县绿洲选矿设备制造有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-08-03

级别：已认证

锯齿波跳汰机洗煤淘砂金用跳汰机说明介绍

跳汰机工作原理锯齿波跳汰机价格江西石城矿山机械设备制造跳汰机生产厂家图片

跳汰机技术参数：

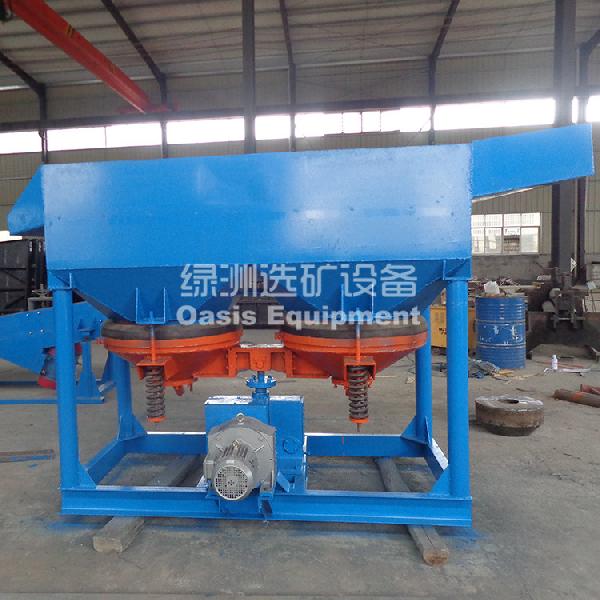

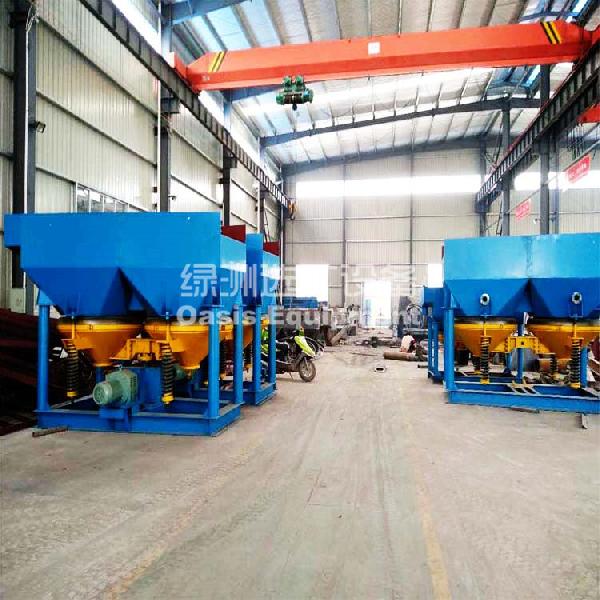

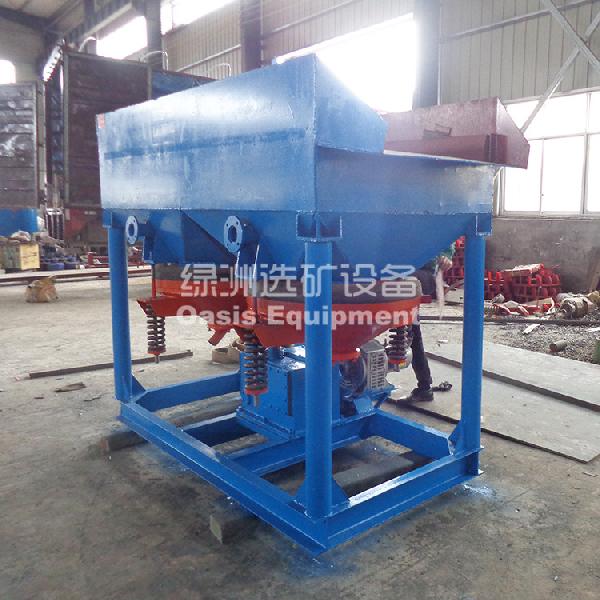

跳汰机Jigging Machine

跳汰机是重力选矿的关键设备之yi.由于它处理能力大,选别粒度范围广,回收率高,效果好,故广泛应用于选别砂金,锡,钨,铅,锌,锑,锰,金刚石,铁矿,煤矸石等有色冶金矿山和采金船上.而此类产品中的锯齿波大颗粒跳汰机,给矿zui大粒度可达30mm,采用筛上筛下排矿.应用于重晶石矿,锰矿,铁矿等矿石的选矿,更具有给矿粒度范围宽,筛下补给水量显著减少等优点,LZCT是隔膜跳汰机,LZJT是锯齿波跳汰机,跳汰机需要0.0.5帕的压力。

锯齿波跳汰机区别在于：跳汰脉动曲线为锯齿波形，上升水流快而下降水流慢，床层被整体抬起又缓慢下落，有效松散时间长，可大幅度地提高单位筛面的处理能力，降低粒度回收下限，并大量节省筛下补加水。与正弦波跳汰机进行工业试验对比，踞齿波跳汰机回收率提高sn:3.01%, wo3:5.5%, pb:1.63%, zn:2.04%,耗水量减小30-75%。锯齿波跳汰选矿，除了很微细的物料外，几乎可以处理各种粒度的矿物原料。工艺操作简单，设备处理能力大，并可在一次选别中得到某种蕞终产品，因此，在生产中应用很广泛。对于金属矿石，是处理粗、中、细粒铁矿锰矿的主要方法之一，并大量用于选别锡、钨矿石；跳汰法在处理含金，钽铌、钛、锆、铬的原生矿石和砂石的选别亦能获得良好效果。矿石中待分离的矿物密度差越大，入选料度范围越宽，对于含金砂矿，在给料粒度小于25 mm时，可以不分级入选，回收下限可达0.05 mm,对一般金属矿石，实行分级入选，可有效地改善分选指标并提高设备的处理能力。

跳汰机是固定筛子式,适用于选别金属矿石,例如含钨、含金的砂矿，精选锡矿等，既可用于选细粒物料，也可用于选粗的物料，zui大给矿粒度为6-8mm，但在选别砂矿的个别情况下，zui大粒度为12mm。

跳汰机的工作原理：跳汰机属于深槽型中选设备。所有的跳汰机均具有跳汰室。鼓动水流运动的作机构和产品排出机构。跳汰室内筛板由冲孔钢板、编织铁筛网或箅条做成，水流通过筛板进入跳汰室应使床层升起不大的高度并略呈松散状态，密度大的颗粒因局部压强及沉降速度较大而进入底层，密度小的颗粒则转移到上层。当水流下降时，密度大的细小颗粒还可通过逐渐紧密的床层间隙进入下层，补充按密度的分层鼓动水流运动的机构在早年采用活塞，活塞室设在跳汰室旁侧，下部连通，由偏心连杆机构带动活塞上下运动。

型号规格 model	总面积 area	冲程 stroke	冲次 times of stroke	给料粒度 feed size	处理能力 capacity	给水量	功率 power	外形overall dimensions	质量 weight
型号规格 model	㎡	mm	次/min	mm	t/h	m3/h	kw	t
jt0.57-1	0.57	8.5-12	80-180	<6	1-2.5	0.05	1.5	1150/780/1530	0.6
jt1-1	1	<10	2-4	2.2	2270/1110/1890	0.9
jt2-2	2.28	12-17	4-8	1-3	3	3220/1550/2050	1.6
jt3-1	3.3	10-20	80-120	6-10	5.5	3180/2000/3030	3.26
jt4-2	4.33	6.5-25	<30	10-15	1-2	7.5	3600/1850/2600	4.6
jt5-2	4.86	15-25	10-20	3600/2000/2600	4.8
