ZSD系列尾矿脱水筛

1576

规格/型号：ZSD系列

品牌：暂无

应用领域：暂无

产地：河南 - 洛阳

厂家/供应商：洛阳隆鼎环保科技有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2022-09-27

级别：待认证

ZSD系列尾矿脱水筛说明介绍

尾矿脱水筛是结合金属尾矿特点而专门研制的一种用于金属尾矿干排的振动筛。适用于颗粒度较小的物料，如细砂、尾矿、尾料的脱水干排设备，主要用于铁矿、铜矿、金矿、铝矿尾矿脱水。它是针对我国大量尾矿干排筛存在的诸多问题经过充分论证、调研后而设计的新型尾矿回收设备，具有结构简单、造价低、效率高、耗能低、噪声小及维护方便等特点。与普通直线振动筛相比，尾矿脱水筛具有处理量大，脱水效果好，脱水后物料成品含水率低，应用行业广泛，性价比高等优点。

产品简介

【产品名称】：ZSD系列尾矿脱水筛

【进料粒度】：≤10mm

【处理能力】：30-250吨/小时

【筛板面积】：可根据产量、处理水量等定制

【使用场景】：主要用于铁矿、铜矿、金矿、铝矿等金属尾矿脱水。

【应用范围】：该设备已经广泛应用于采砂场，矿场，工地，高速公路，道桥建设，混凝土搅拌站，水利水电，化工等多种行业。

【同类型产品】：TS系列振动脱水筛、GP系列尾矿干排设备、YA系列圆振动筛、YA系列移动式圆振动筛、ZSD系列尾矿脱水筛、GT系列滚筒筛

【简介】：尾矿脱水筛是结合金属尾矿特点而专门研制的一种用于金属尾矿干排的振动筛。适用于颗粒度较小的物料，如细砂、尾矿、尾料的脱水干排设备，主要用于铁矿、铜矿、金矿、铝矿尾矿脱水。它是针对我国大量尾矿干排筛存在的诸多问题经过充分论证、调研后而设计的新型尾矿回收设备，具有结构简单、造价低、效率高、耗能低、噪声小及维护方便等特点。与普通直线振动筛想比，尾矿脱水筛具有处理量大，脱水效果好，脱水后物料成品含水率低，应用行业广泛，性价比高等优点。

产品特点

1、采用自同步原理，电机通过胎式联轴器驱动振动器，结构简单，工作噪声低。工作频率高、振动强度大、筛上产品水分低、单位处理能力高，当用于尾矿脱水时能得到较高的固体回收率。

2、为了适应不同尾矿性质差别，本筛振幅可调，方法是调整主副偏心块夹角，从而满足不同性质尾矿的脱水效果。预脱水筛板筛面与水平成45度安装，脱水筛板负倾角安装，增加脱水面积并促使物料尽快脱水形成滤层。

3、为方便对筛面进行维护和更换，筛面采用轨座式安装。采用聚氨酯弹性筛面，高的开孔率和弹性，有利于脱水。筛面侧压板均采用聚氨酯材料，寿命长，筛面固定可靠，并能有效保护筛框侧板不受物料冲刷。

4、侧板与横梁联接采用扭剪型高强螺栓，没有焊缝，避免了因焊接应力造成的侧板开裂问题。

6、振动器为块偏心单元体结构，拆卸维护方便。轴承采用振动设备专用轴承，避免轴承发热过早损坏。

7、主要焊接结构件均采用表面处理，外形美观下梁表面涂有防磨损涂层，防止横梁过早磨损而断裂。采用钢制螺旋弹簧减振，较大限度的降低筛机对基础的动负荷。

8、采用有限元结构分析软件，保证筛框的强度、刚度和受力合理，而且重量轻，能耗小。

9、用户根据需要可配有带底架和给料箱的结构，方便安装与调试。

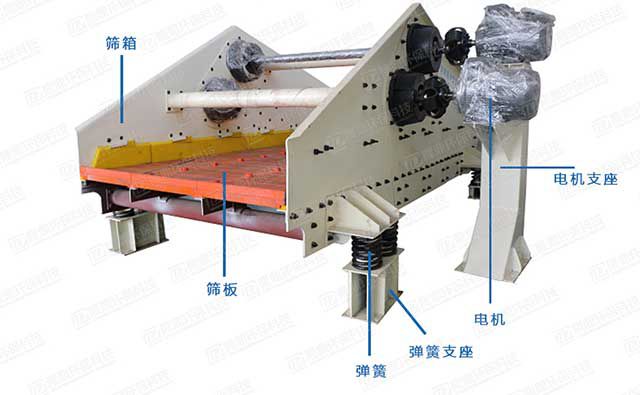

组成结构

筛箱、支承装置、电机架、振动器、万向传动轴、胶带联轴器、电机等。

工作原理

入料尾矿由给料箱（或旋流器）均匀给入筛子入料口处，首先在与水平成45度安装泄水筛板处脱除约1/3左右的水分，进入平面筛板与倾斜筛板的结合部后，出现物料的积聚，物料颗粒靠重力沉降，开始形成较薄的滤层，滤层又阻止其余颗粒透筛，使得滤层逐渐增厚。

未能透筛的水在滤层上部形成水池，由于此处滤层较薄，水分陆续在强烈的运动下逐渐脱去，由于高频低振幅的振动状态，使得形成滤层的尾矿振的越来越密实，并振动至排料口处，物料形成滤饼状，物料中的水分除从筛面脱除一部分外，其余由于毛细作用浮现于料层表面，由于筛面负倾角安装，水不会从排料口溢出，表面水会流向结合部水池，从而完成物料脱水作业。
