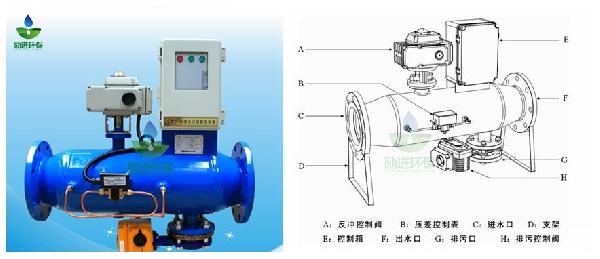

一、概述： 过滤器属于水的净化过程中不可缺少的处理设备,用于拦截水中的杂质,以净化水质或保护系统中其他设备的正常工作。普通网式过滤器因其过滤效果好、阻力小而广泛应用于水源过滤、工业循环水系统等领域,但其缺点是纳污量小、易受污物堵塞、清洗工作复杂,必须对设备进行拆卸才能实现对过滤部分的清洗,无法监控过滤器的状态,而且受人为因素影响比较大,使使整个系统的自动化程度很低。全自动反冲洗过滤器具有对原水进行过滤并自动对滤芯进行清洗排污的功能,且清洗排污时系统不间断供水。该设备与以往的过滤器相比具有自动化程度高,处理量大,可自行清洗排污,并不间断供水.应用面声泛等优点。 二、工作原理： 当过滤器工作时(如图1所示),水流导向阀处于开启状态,水流由入口口进入过滤器,经过漶网过滤后流入出ロ。本机采用压差控制、定位控制自自动清洗滤网。当过滤器进出口差压达设定值或定时器达到预置时间时,电动控制箱发出信号,排污阀打开,水流导向阀处于开启状态(如图2所示)),水流冲洗粘在滤网内壁上的杂质被进一步沖洗排出,当水流导向阀处于全关状态下,水流被迫从过滤器进口段网孔进入滤网外侧,大部分净液从出口流出,部分净液又从滤网外侧进入漶网内部(因为系统会处于泄压状态,滤网内部压力小于外侧压力),从而对滤网进行反冲洗,特殊结构的不锈钢契形滤网使得在漶网内部产生了喷射效果,任何杂志都被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束后,电动排污阀关闭,水流导向阀开启。整个冲洗过程系统可正常工作,无需停机。 组成：
三、技术参数： 自清洗时间:10-60秒
单台处理水量:45-2350m3/h 自清洗控制方式:压压差、时间及手动
****工作压力:0.1-2.5Mpa 电控方式:交流电220V50Hz
****工作水温:95°°C 控制界面:数显、旋钮、开关
过漶精度范围:100-3000u 滤网类型:304楔形网
自清洗所需水量:<1% 四、特点： 1、过滤设备采用专利技术的内部机械结构，实现了真正意义上的高压反冲洗功能，可轻松彻底地清除漶网截留的杂质,清洗无死角，通量无衰减，保障了过漶效率和长久的使用寿命。 2、过滤设备采用304、316L不锈钢楔形漶网，强度大、精度高、耐腐蚀，****过漶精度可达50微米。 3、过滤设备通过自身的检索和应变功能，实现自动反冲洗，可应对不稳定的水质波动，无需人工干预。 4、过滤器设备易损件少，无耗材，运行维护费用低，操作管理简单。 5、过滤设备控制系统反应灵敏，运行精确，可以根据不同水源和过滤精度灵活调整反冲洗压差时间和时间设定值。 6、过滤设备在反冲洗过程中，各个(组)滤网依次进行反冲洗操作；确保滤网安全、高效清洗,而其他漶网不受影响，继续过滤。 7、过滤设备采用电动排污阀，反冲洗历时短，反冲洗耗水量少，环保经济。 8、过滤设备结构设计紧凑合理，占地面积小，安装移动灵活方便。 9、过滤设备电器系统采用集成控制模式，可以实现远程控制。 五、应用范围： 钢铁：用于原料场、烧结球团厂水处理过滤,高炉、轧机、连铸机等系统冷却水过滤滤，高玉水除磷系统杂质过滤。 汽车：涂装生产线，在汽车、拖拉机、摩托车、发动机制造水处理系统都有广泛应用。 电厂：用于电厂锅炉高纯水制备的精度预处理部分，发电机冷却水、密封用水的过滤系134统用水量特大时可作为旁滤处理使用。 化工：在循环水场做旁滤处理，可单机或多机型井联主处理，代替滤料过滤,减少滤料过滤负荷，可避免大量的冲洗耗水，节约成本。 农业园林及造纸厂：在有喷头、喷嘴系统中，应减少由于杂质所造成的设备堵塞、磨损，因此需要选择高精度、高自动化过滤产品机械。 矿山：过滤井下喷淋水，保证系统工作正常 其他：对系统进行自动、精度过滤,用来防止冷却水系统堵塞
